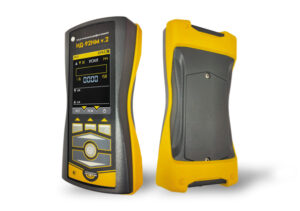

Акустический импедансный дефектоскоп ИД-91М v3

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	12-16 кГц/ опционально 12-300 кГц, 500 Гц — 15 кГц/ опционально 500 Гц — 300 кГц
  Напряжение, В	+9
  Пылевлагозащита корпуса	IP54
  Способ возбуждения преобразователей	импульсный (ударный), непрерывный
  Погрешность измерения площади дефектов	не более 30%
  Температура окружающего воздуха	от -10 до +50 градусов по Цельсию
  Относительная влажность воздуха	до 98% при температуре +20 градусов по Цельсию
  Атмосферное давление	от 84 до 106,7 кПа
  Регистрационный номер в Госреестре средств измерений	89421-23
  Питание	Аккумуляторы 2700 mAh c возможностью замены силами потребителя
  Возможность подключения к ПК	да
  Возможность работы в режиме комплексная плоскость	да
  Амплитудно-временная характеристика	да
  Режим настройки	Ручной, автоматический, режим безэталонной настройки
  Встроенное зарядное устройство	да
  Наконечники преобразователей	износостойкие корундовые
  Индикатор	Цветной TFT ЖК 320Х240 точек

• Описание

  Акустический импедансный дефектоскоп ИД-91М v.3 предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.

  Производитель ООО «АКА-Скан». Эксклюзивные права на товарный знак ИД-91М v.3 принадлежат компании АКА-Скан. Акустический дефектоскоп ИД-91М v.3 внесен в госреестр средств измерений (рег. № 89421-23) и может применяться в сфере распространения государственного регулирования.

  Описание режима безэталонной настройки. Наличие режима безэталонной настройки позволяет производить настройку импедансного дефектоскопа непосредственно на контролируемом изделии без использования настроечного образца с искусственными имитаторами дефектов.

  Безэталонная настройка акустического дефектоскопа ИД-91М производится на небольшом участке контролируемого изделия площадью примерно 100×100 мм путем плавного перемещения преобразователя внутри выбранной зоны. Во время перемещения дефектоскоп производит сбор данных о локальной жесткости изделия в выбранной зоне. Затем при помощи методов статистического анализа данных дефектоскоп автоматически подбирает оптимальное значение усиления, а также верхний и нижний порог срабатывания АСД. Это обеспечивает высокую чувствительность контроля.

  Условия эксплуатации. Температура окружающего воздуха от -10 до +50 градусов по Цельсию.

  Относительная влажность воздуха до 98% при температуре +20 градусов по Цельсию.

  Атмосферное давление от 84 до 106,7 кПа.

• Особенности

  • Резиновые противоударные протекторы электронного блока
  • Корпус из ABS пластика
  • Пылевлагозащита корпуса IP54
  • USB разъем для приёма- передачи данных
  • Мембранные клавиши управления с тактильным эффектом
  • Функция автоматической и ручной настройки
  • Режим безэталонной настройки
  • Способ возбуждения преобразователей – импульсный, непрерывный
  • Встроенная память параметров калибровки преобразователей
  • Возможность замены преобразователей без подстройки к электронному блоку
  • Комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками
  • Цветной графический TFT дисплей 320×240
  • Функция работы на ярком солнце
  • Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
  • Глубина залегания выявляемых дефектов в конструкциях из алюминиевых сплавов 0,5 мм — 3 мм
  • Глубина залегания выявляемых дефектов в конструкциях из полимерных композиционных материалов 0,15 — 8,0 мм (в некоторых изделиях до 12 мм)
  • Минимальный диаметр выявляемого дефекта в конструкциях из алюминиевого сплава на глубине 0,5 мм — 7 мм
  • Погрешность измерения площади дефектов — не более 30%
  • Напряжение зарядного устройства +9 В, встроенные аккумуляторы 2700 mAh

• Комплектация

  • ИД-91М версии 3 — электронный блок акустического импедансного дефектоскопа
  • Преобразователь СП — совмещенный преобразователь с износостойким наконечником *
  • Преобразователь РСП — раздельно-совмещенный преобразователь с износостойкими наконечниками *
  • Стандартный образец СО-91
  • Сумка для транспортировки
  • Зарядное устройство
  • Аккумуляторы
  • Кабель для подключения к ПК
  • Флэш карта с ПО
  • Паспорт
  • Свидетельство о поверке

  * Преобразователи по выбору заказчика
