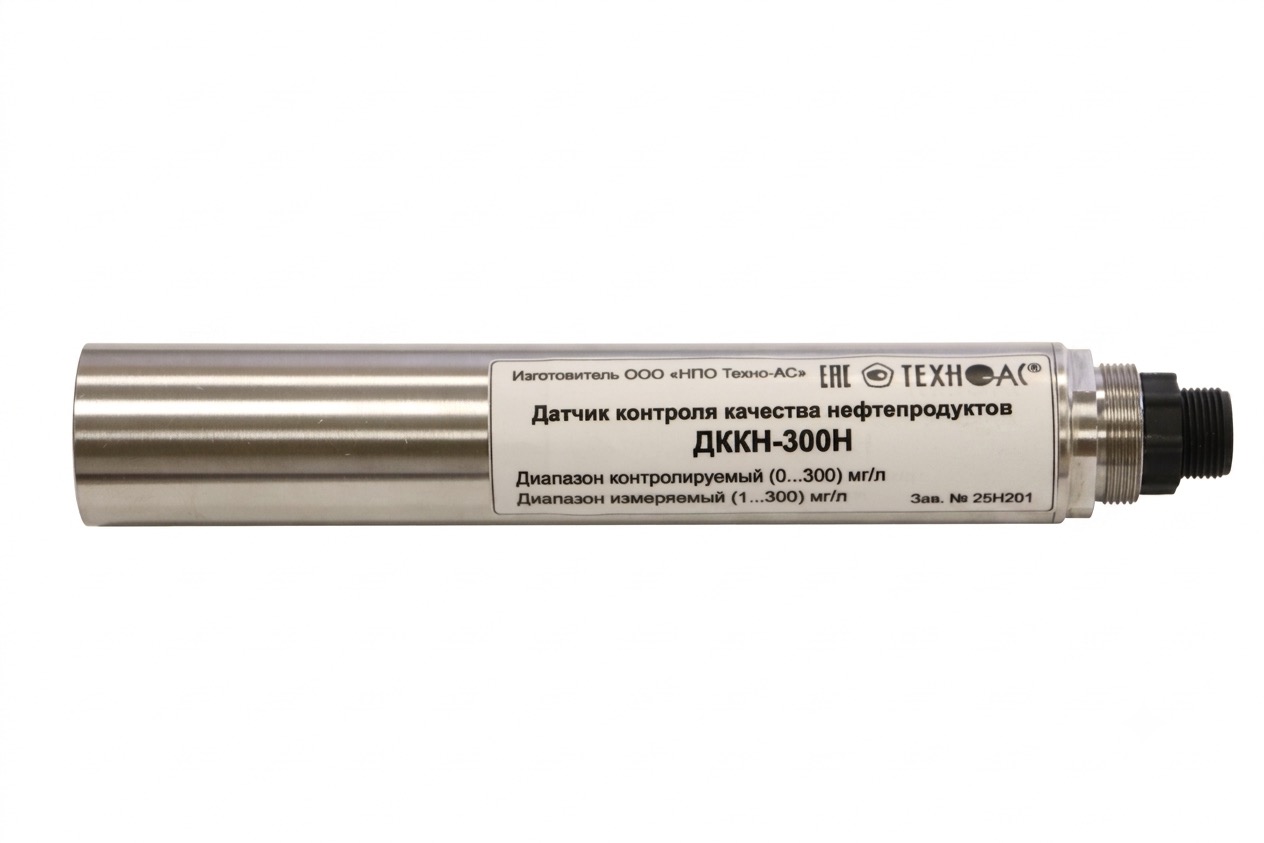

Датчик концентрации нефтепродуктов ДККН-300Н (напорное исполнение)

В наличии

976 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от 1 до 300 мг/дм3
  Точность	±1, ±10, ±2, ±20, ±5
  Питание	220±20, 50±1
  Температура окружающей среды	От +5 до +40, от 0 до +55
  Степень защиты оболочки	IP21, IP68
  Диапазон показаний температуры измеряемой среды, ºС	от +5 до +50
  Относительная влажность для эксплуатации, %	не более 80
  Эксплуатационное атмосферное давление, кПа	от 84 до 106
  Максимальное давление в трубопроводе при использовании датчика ДККН-300Н, атм	не более 6
  Относительная влажность (модуль МПДККН-300), %	не более 90
  Атмосферное давление (модуль МПДККН-300), кПа	от 84 до 106

• Описание

  Назначение ДККН-300. Измерение концентрации нефтепродуктов в воде, передача измеренных значений через сеть интернет на устройства пользователя — ПК или смартфон, хранение архива измеренных значений, оповещение пользователя при превышении концентрации нефтепродуктов установленных пользователем порогов.

  Принцип работы. Принцип действия анализаторов основан на ультрафиолетовой флуоресценции. При воздействии ультрафиолетового излучения на ароматические углеводороды в диапазоне длин волн от 410 до 500 нм атомы генерируют световое излучение более низкой частоты (большей длины волны) — флуоресценцию. Интенсивность флуоресцентного свечения пропорциональна содержанию ароматических углеводородов. Измеренные датчиком значения поступают в модуль передачи данных, преобразуются в цифровой сигнал и передаются на ПК диспетчера или мобильное устройство типа смартфона, планшета для отображения текущих значений концентрации нефтепродуктов в воде, просмотра истории, получения тревог и настроек.

  Состав анализаторов концентрации нефтепродуктов ДККН-300. Анализаторы представляют собой стационарные автоматические приборы, которые конструктивно состоят из следующих блоков:

  • Датчики контроля качества нефтепродуктов ДККН-300 служат для непосредственного измерения значений флуоресценции и выпускаются в двух модификациях: ДККН-300Н — напорный датчик для работы в загрязнённых потоках воды напорных трубопроводов, ДККН-300Б — безнапорный датчик со щёткой для очистки чувствительного элемента для работы в загрязнённых водоёмах и отстойниках. Датчики передают обработанный результат измерений на внешние устройства по каналу RS-485. Датчики оснащены встроенным термометром сопротивления, который служит для контроля температуры измеряемой среды и выполнения температурной компенсации результатов измерений.
  • Модуль передачи данных МПДККН-300 — блок с интерфейсом Ethernet и возможностью подключения к локальной сети и глобальной сети Internet для передачи данных от одного датчика на рабочее место оператора или мобильное устройство. Подключение датчика к модулю осуществляется по протоколу связи Modbus RTU с последовательным интерфейсом RS-485. К одному модулю можно подключить только один датчик.

  При использовании одним пользователем нескольких датчиков возможен вывод информации со всех датчиков на один экран ПК или смартфона.

  Функциональные возможности программной части системы онлайн-мониторинга концентрации нефтепродуктов.

  • Отображение текущего значения концентрации нефтепродуктов и температуры воды.
  • Одновременный вывод информации с нескольких датчиков на один экран.
  • Объединение групп датчиков в проекты и вывод всех проектов на один экран.
  • Сохранение и просмотр истории измеренных значений, в том числе в виде графика.
  • Различные виджеты для отображения информации с датчиков.
  • Географическая привязка мест установки датчиков для их отображения на карте.
  • Конвертация данных в формат CSV при сохранении на ПК.
  • Установка уровней, при которых срабатывает тревога и приходят ПУШ-уведомления.
  • Настройка алгоритма отправки ПУШ-уведомлений.

  Требования к установке датчиков и оборудования передачи данных.

  1. Ламинарный поток жидкости, без завоздушенности.
  2. Толща воды под торцевой частью датчика не менее 100 мм.
  3. Торцевая часть датчика должна быть всегда погружена в воду.
  4. Периодическая ручная очистка измерительной части датчика в случае сильного загрязнения воды.
  5. Обеспечение устойчивой связи с сетью Интернет через интерфейс Ethernet или GSM.

  Регистрация пользователя. Для получения возможности использования программной части анализатора необходимо пройти регистрацию в системе. Данные, указанные при регистрации — логин, телефон и электронную почту пользователя(ей) с распределением прав — администратор или пользователь — необходимо передать оператору для создания проекта в сервисе системы мониторинга.

• Применение

  Охрана окружающей среды, водоснабжение и водоотведение, рыбоводство и т.д.

• Комплектация

  №	Наименование	Количество
  1	Датчик концентрации нефтепродуктов ДККН-300. Поставляется в двух модификациях — ДККН-300Б для монтажа в безнапорные системы — открытые ёмкости, водоёмы, колодцы и т.д. — или ДККН-300Н для монтажа в напорные системы	1 шт.
  2	Шкаф системы мониторинга в настенном исполнении, включающий в себя: автомат защиты, блок питания модуля, модуль системы мониторинга МПДККН-300, розетка	1
  3	GSM-роутер для передачи данных в сеть интернет через мобильную связь	Опционально
  4	Монтажный комплект для установки в колодец датчика ДККН-300Б	Опционально
  5	Монтажный комплект для установки в напорный трубопровод датчика ДККН-300Н	Опционально
  6	Соединительные провода	Комплект
  7	Комплект документации	Комплект
