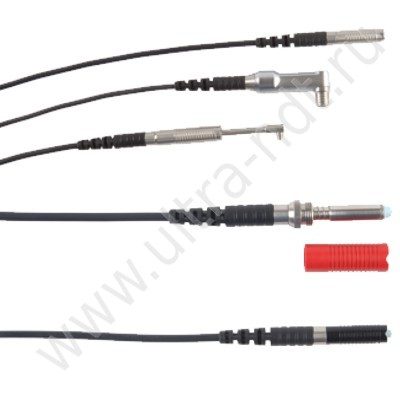

Датчики к толщиномерам Elcometer 456

В наличии

Узнать цену

Описание

Производитель: Elcometer, Великобритания

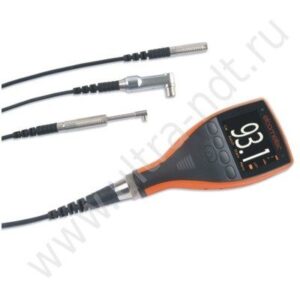

Все датчики для толщиномеров покрытий Elcometer 456 полностью взаимозаменяемы:

приборы типа F (для измерения на магнитных основаниях - черном металле) позволяют подключать любые датчики типа F,

приборы типа N (для измерения на немагнитных основаниях- цветных металлах) позволяют подключать любые датчики типа N,

а приборы комбинированного типа FNF (для черных и цветных металлов) позволяют подключать все датчики типа F, N и FNF.

Поставляется широкий ассортимент датчиков, различающихся дизайном и диапазонами измерения, для решения многообразных задач по измерению толщины покрытий.

Все датчики комплектуются тестовым сертификатом производителя Elcometer Limited и набором калибровочных плёнок. Значения плёнок в поставляемом наборе соответствуют диапазону измерения выносного датчика.

Датчики типа F предназначены для измерения немагнитных покрытий на основаниях из ферромагнитных металлов.
Датчики типа N измеряют непроводящие немагнитные покрытие на немагнитных металлических основаниях (цветных металлах).
Двойные или комбинированные датчики типа FNF позволяют производить измерения как на ферромагнитных, так и на немагнитных металлических основаниях, автоматически распознавая тип основания.

Технические характеристики

Шкала 1	Диапазон измерения	0-1500 мкм	Точность*:	±1-3% или ±2.5 мкм
Шкала 1	Разрешение шкалы	0.1 мкм: 0-100 мкм; 1 мкм: 100-1500 мкм

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Прямой	Тип F	T456CF1S	4 мм	25 мм	85 мм	4 мм
	Тип N	T456CN1S	10 мм	10 мм	85 мм	4 мм
	Тип FNF	T456CFNF1S	Режим F: 4 мм Режим N: 26 мм	12.5 мм	88 мм	Режим F: 4 мм Режим N: 6 мм
Прямо- угольный	Тип F	T456CF1R	4 мм	25 мм	28 мм	4 мм
	Тип N	T456CN1R	10 мм	14 мм	28 мм	4 мм
	Тип FNF	T456CFNF1R	Режим F: 4 мм Режим N: 26 мм	12.5 мм	38 мм	Режим F: 4 мм Режим N: 6 мм
Мини 90° (M5) 45 мм	Тип F	T456CFM5R90A	3 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини 90° (M5) 45 мм	Тип N	T456CNM5R90A	10 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини 90° (M5) 150 мм	Тип N	T456CNM5R90C	10 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини 90° (M5) 400 мм	Тип N	T456CNM5R90E	10 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Прямой Герме- тичный	Тип F	T456CF1E	4 мм	25 мм	85 мм	4 мм
Мини 90° (M5) Герме-тичный 45 мм	Тип F	T456CFME5R90A	3 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини 90° (M5) Герме-тичный 45 мм Кабель 2 метра	Тип F	T456CFME5R90A-2	3 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Анодные покрытия	Тип N	T456CN1AS	10 мм	14 мм	100 мм	4 мм
PINIP™	Тип F	T456CF1P	4 мм	60 мм	170 мм	4 мм
	Тип N	T456CN1P	10 мм	50 мм	180 мм	4 мм
	Тип FNF	T456CFNF1P	Режим F: 4 мм Режим N: 26 мм	65 мм)	180 мм	Режим F: 4 мм Режим N: 6 мм

Шкала 2	Диапазон измерения	0-5 мм	Точность*:	±1-3% или ±20 мкм
	Разрешение шкалы	1 мкм: 0-1 мм; 10 мкм: 1-5 мм
	Для получения более высокого разрешения шкалы и увеличенной точности при измерении тонких покрытий следует переключать датчик в Режим Шкалы 1.

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Прямой	Тип F	T456CF2S	4 мм	25 мм	89 мм	8 мм
Прямой	Тип N	T456CN2S	100 мм	150 мм	88 мм	14 мм
Прямо- Угольный	Тип F	T456CF2R	4 мм	25 мм	32 мм	8 мм
Армиро-ванный	Тип F	T456CF2ARM	4 мм	25 мм	138 мм	8 мм
Телеско-пический	Тип F	T456CF2T	4 мм	25 мм	36 мм	8 мм
Мягкие Покрытия	Тип F	T456CF2B	Плоская поверхность	Плоская поверхность	89 мм	8 мм
Водоне-проницаемый Кабель 1 м	Тип F	T456CF2SW	4 мм	40 мм	138 мм	8 мм
Водоне-проницаемый Кабель 5 м	Тип F	T456CF2SW-5	4 мм	40 мм	138 мм	8 мм
Водоне-проницаемый Кабель 15 м	Тип F	T456CF2SW-15	4 мм	40 мм	138 мм	8 мм
Водоне-проницаемый Кабель 30 м	Тип F	T456CF2SW-30	4 мм	40 мм	138 мм	8 мм
Водоне-проницаемый Кабель 50 м	Тип F	T456CF2SW-50	4 мм	40 мм	138 мм	8 мм
PINIP™	Тип F	T456CF2P	4 мм	60 мм	174 мм	8 мм
PINIP™	Тип N	T456CN2P	100 мм	150 мм	185 мм	14 мм
Высокотем-пературный 250°C PINIP™	Тип F	T456CF2PHT	4 мм	60 мм	174 мм	8 мм

Шкала 3	Диапазон измерения	0-13 мм	Точность*:	±1-3% или ±50 мкм
Шкала 3	Разрешение шкалы	1 мкм: 0-2 мм; 10 мкм 2-13 мм

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Прямой	Тип F	T456CF3S	15 мм	40 мм	102 мм	14 мм
PINIP™	Тип F	T456CF3P	15 мм	45 мм	184 мм	14 мм

Шкала 6	Диапазон измерения	F: 0-25 мм	Точность*:	±1-3% или ±100 мкм
		N: 0-30 мм
	Разрешение шкалы	10 мкм: 0-2 мм; 100 мкм: 2-30 мм

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Прямой	Тип F	T456CF6S	35 мм	170 мм	150 мм	51 x 51 мм²
Прямой	Тип N	T456CN6S	Плоская поверхность	Плоская поверхность	160 мм	58 мм
Армиро-ванный	Тип F	T456CF6ARM	35 мм	170 мм	190 мм	51 x 51 мм²
Армиро-ванный	Тип N	T456CN6ARM	Плоская поверхность	Плоская поверхность	200 мм	58 мм

Шкала 7	Диапазон измерения F:	0-31 мм	Точность*:	±1-3% или ±100 мкм
Шкала 7	Разрешение шкалы	10 мкм: 0-2 мм; 100 мкм 2-31 мм

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Армированный	Тип F	T456CF7ARM	40 мм	170 мм	200 мм	55 x 55 мм²

Шкала 0.5	Диапазон измерения	0-500 мкм	Точность*:	±1-3% или ±2.5 мкм
Шкала 0.5	Разрешение шкалы	0.1 мкм: 0-100 мкм; 1 мкм: 100-500 мкм

Вид датчика		Код заказа	Мин. радиус выпуклой поверхности	Мин. радиус вогнутой поверхности	Мин. габаритная высота	Мин. диаметр. образца
Мини-M3 45 мм	Тип F	T456CFM3---A	1.9 мм	6.5 мм	6 мм	3 мм
Мини-M3 45 мм	Тип N	T456CNM3---A	6 мм	8.5 мм	6 мм	4 мм
Мини-M3-90° 45 мм	Тип F	T456CFM3R90A	1.9 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	3 мм
Мини-M3-90° 45 мм	Тип N	T456CNM3R90A	6 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини-M3-45° 45 мм	Тип F	T456CFM3R45A	1.9 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	3 мм
Мини-M3-90° 150 мм	Тип F	T456CFM3R90C	1.9 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	3 мм
Мини-M3-90° 150 мм	Тип N	T456CNM3R90C	6 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм
Мини 90° 300 мм	Тип F	T456CFM3R90D	1.9 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	3 мм
Мини 45° 300 мм	Тип F	T456CFM3R45D	1.9 мм	6.5 мм	Высота: 16 мм Ширина: 7 мм	3 мм
Мини 90° 400 мм	Тип N	T456CNM3R90E	6 мм	8.5 мм	Высота: 16 мм Ширина: 7 мм	4 мм

Сканирующие датчики Шкала 1

Шкала 1 Сканирующие Датчики Ultra/Scan	Диапазон: 0-1500 мкм+	Точность*^: ±1-3% или ±2.5 мкм
	Разрешение: 1 мкм: 0-1500 мкм

Вид датчика	Тип основания	Код заказа	Минимальная габаритная высота	Минимальный диаметр образца †
Сканирующий датчик Ultra/Scan	Тип F (магнитный металл)	T456CF1U	85 мм	5 мм
Сканирующий датчик Ultra/Scan	Комбинированный Тип FNF	T456CFNF1U	85 мм	5 мм
Описание сканирующих датчиков Ultra/Scan		T456C23956	Запасные колпачки для датчиков Ultra/Scan Probe (упаковка 3 штуки)#

Шкала 2 Сканирующие Датчики Ultra/Scan	Диапазон: 0-5000 мкм+	Точность*^: ±1-3% или ±0,02 мм
	Разрешение: 1 мкм: 0-1 мм; 10 мкм: 1-5 мм

Вид датчика	Тип основания	Код заказа	Минимальная габаритная высота	Минимальный диаметр образца †
Сканирующий датчик Ultra/Scan	Тип F (магнитный металл)	T456CF2U	90 мм	15 мм
Описание сканирующих датчиков Ultra/Scan		T456C23956	Запасные колпачки для датчиков Ultra/Scan Probe (упаковка 3 штуки)#

* В зависимости от того, какая величина больше
† FNF (F): датчики FNF в режиме F (N): датчик FNF в режиме N
^ При калибровке с использованием образца без покрытия
# При испытании сканирующих датчиков на гладких поверхностей ресурс колпачка превышал 50 км
+ Не включая колпачок датчика
