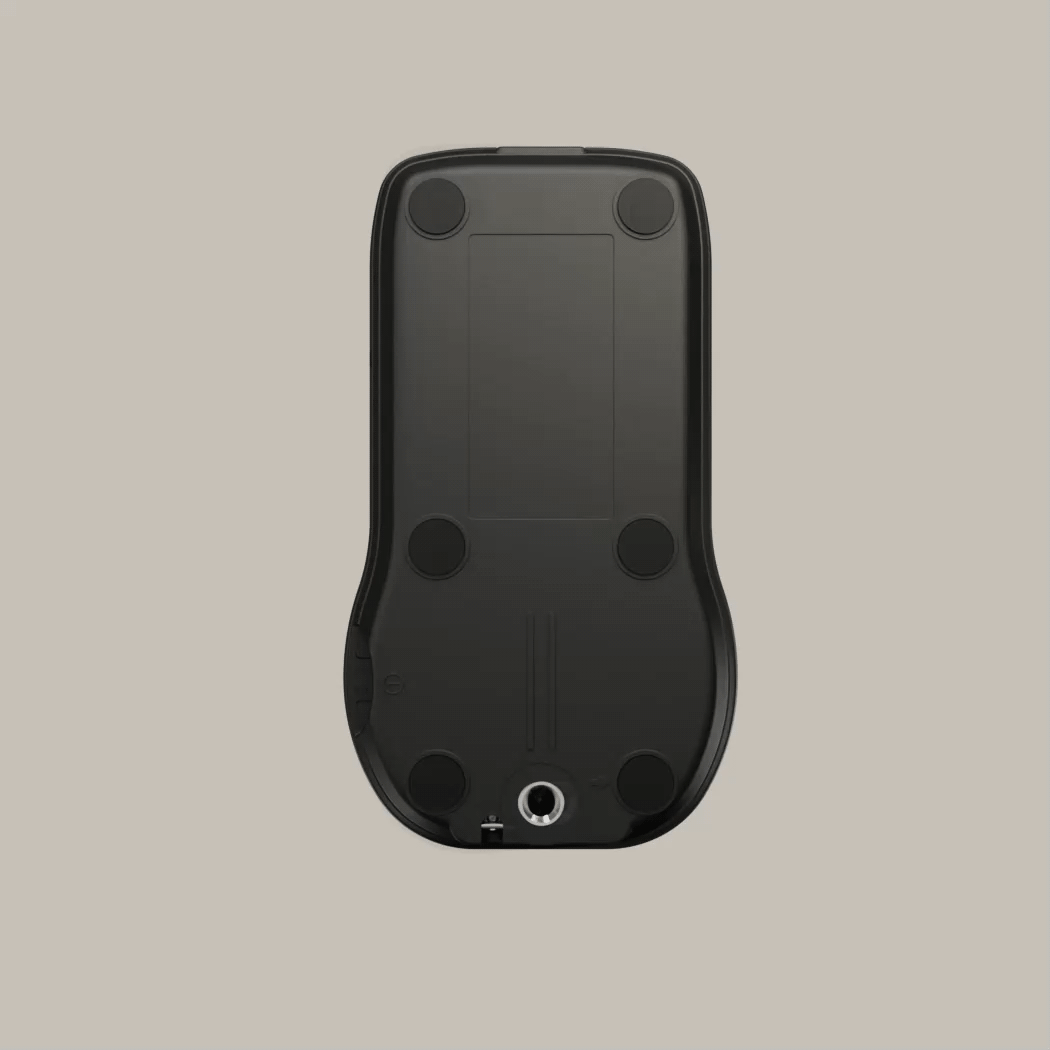

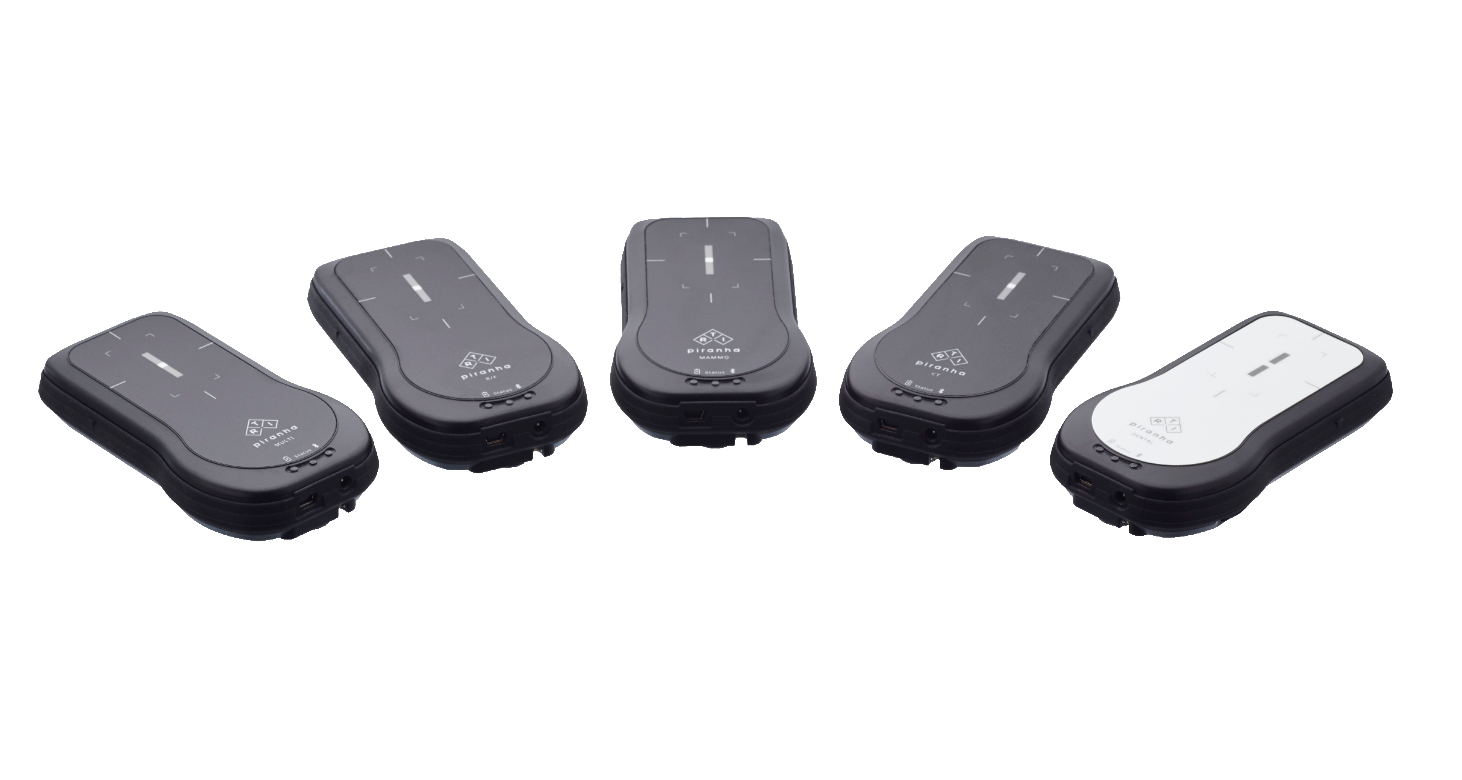

Дозиметр универсальный Piranha

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон напряжения	0 — 30 В, 19 ÷ 48 кВ (± 2 %), 36 ÷ 105 кВ (± 2,5 %), 36 ÷ 153 кВ (± 2,5 %), 45 ÷ 153 кВ (± 2,5 %)
  Диапазон измерений мощности кермы на площадь	0.3 мГр*см/с ÷ 3 Гр*см/с (± 5 %)
  Погрешность измерений	1 % или 0.1 мА
  Керма в воздухе (R&F, D)	15 нГр ÷ 1000 Гр (± 15 % в диапазоне 15 нГр ÷ 1,5 мкГр; ± 5 % в диапазоне 1,5 мкГр ÷ 1000 Гр)
  Мощность кермы в воздухе (R&F, D)	15 нГр/с ÷ 450 мГр/с (± 5 %)
  Керма в воздухе (M)	25 нГр ÷ 1500 Гр (± 5 %)
  Мощность кермы в воздухе (M)	25 нГр/с ÷ 750 мГр/с (± 5 %)
  Время экспозиции	0.1 мс ÷ 2000 с (± 1 %), 0.1 мс ÷ 34000 с (± 1 %)
  Количество импульсов (R&F, D, M)	1 ÷ 65 535 (± 1 импульс)
  СПО (R&F, D)	1.2 ÷ 14.0 мм Al (± 7 %)
  СПО (M)	0.19 ÷ 0.7 мм Al (± 10 %)
  Керма в воздухе	100пГр ÷ 1.5 кГр (± 5 %)
  Мощность кермы в воздухе	4 нГр/с ÷ 76 мГр/c (± 5 %)
  Количество импульсов	1 ÷ 65 545 (± 1 импульс)
  Мощность кермы в воздухе (CT Dose Profiler)	40 нГр/с ÷ 760 мГр/с (± 5 %)
  Анодный ток (Piranha MAS-1)	0.1 ÷ 3000 мA (± 1 %)
  Анодный ток (Piranha MAS-2)	10 ÷ 4000 мA (± 5 %)
  Произведение анодного тока на время экспозиции (Piranha MAS-2)	0.1 ÷ 9999 мАс (± 5 %)
  Яркость	0.003 ÷ 72000 кд/м2 (± 5 %)
  Освещенность	0.001 ÷ 24000 лк (± 5 %)
  Керма в воздухе (T20 Dose Detector)	0.7 нГр ÷ 10 кГр (± 5 %)
  Мощность кермы в воздухе (T20 Dose Detector)	27 нГр/с ÷ 500 мГр/c (± 5 %)
  Мощность кермы в воздухе (Magna 1 cc)	0.25 мГр/с ÷ 2.5 Гр/с (± 6 % или ±0.025 мГр/с)

• Описание

  Назначение.

  • Измерение кермы в воздухе, мощности кермы в воздухе, анодного напряжения на рентгеновской трубке, времени экспозиции, количества импульсов, анодного тока, произведения анодного тока на время экспозиции, слоя половинного ослабления (СПО), яркости и освещенности.
  • Определение формы сигналов анодного напряжения, анодного тока и мощности кермы в воздухе, частоты и длительности импульса, кермы и мощности кермы в воздухе за импульс, полной фильтрации, дозового профиля для компьютерной томографии (КТ), ширины дозового профиля на половине высоты (FWHM), индексов дозы КТ (CTDI, CTDI100, CTDIw, CTDIvol), произведения дозы на длину (DLP) и индекса рассеяния для КТ.

  Нормативная база для применения.

  • ГОСТ Р 50267.0.3-99 «Изделия медицинские электрические. Часть 1. Общие требования безопасности. 3. Общие требования к защите от излучения в диагностических рентгеновских аппаратах».
  • ГОСТ IEC 60601-2-7-2011 «Изделия медицинские электрические. Часть 2-7. Частные требования безопасности к рентгеновским питающим устройствам диагностических рентгеновских генераторов».
  • СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований».
  • МУ 2.6.1.2944-11 «Контроль эффективных доз облучения пациентов при проведении медицинских рентгенологических исследований».

  Список сокращений.

  1. R&F — рентгенография/рентгеноскопия;
  2. M — маммография;
  3. CT — компьютерная томография;
  4. D — стоматология.

• Видео
















• Применение

  • Медицина

• Особенности

  • Результаты отображаются на ПЭВМ с помощью программного обеспечения Ocean с одновременным наблюдением за результатами измерений и экспортом в Excel.
  • Связь дозиметра с ПЭВМ осуществляется с помощью Bluetooth или USB-кабеля.
  • Основные детекторы находятся внутри корпуса дозиметра.
  • Дозиметр применим для измерений на аппаратах общей диагностики, маммографических, стоматологических, урологических, ангиографических и хирургических аппаратах, компьютерных томографах и других типах медицинского рентгеновского оборудования.
  • Автоматическая компенсация обеспечивает измерения в режимах рентгенографии, рентгеноскопии и импульсных режимах без подбора фильтра и перенастройки прибора.
  • Возможность интерфейса с планшетного ПК.
  • Возможность проведения основных измерений за одну экспозицию.
  • Возможность измерения токовых характеристик без подключения в цепь генератора.
  • Возможность распознавания типа питающего устройства.
  • Система для компьютерных томографов рассчитана на многосрезовые спиральные аппараты и позволяет автоматически определять ширину среза, дозовый профиль, профиль чувствительности, CTDI и DLP.
  • Возможность измерения полной фильтрации.
  • Широкий выбор программного обеспечения для обработки данных измерений с построением графиков анодного напряжения и дозового профиля.
  • Возможность измерения воздушной кермы и мощности воздушной кермы за стандартизированными фантомами 20–25 мм Al и 2,5 мм Cu.
  • Три степени защиты доступа к информации в соответствии с ГОСТ ИСО/МЭК 17025.
  • Возможность подключения дополнительных детекторов и ионизационных камер.
  • Формирование протоколов испытаний непосредственно в ПО Ocean с автоматическим расчетом отклонений.
  • Возможность работы с ноутбуком, КПК или планшетом без отдельного пульта.
  • Возможность проведения измерений на сканирующих системах, работающих в режиме томосинтеза.
  • Метрологическая калибровка при поверке.
  • Возможность компонентного ремонта на территории РФ.

  Технические особенности оборудования повышают точность измерений и сокращают время проведения испытаний.

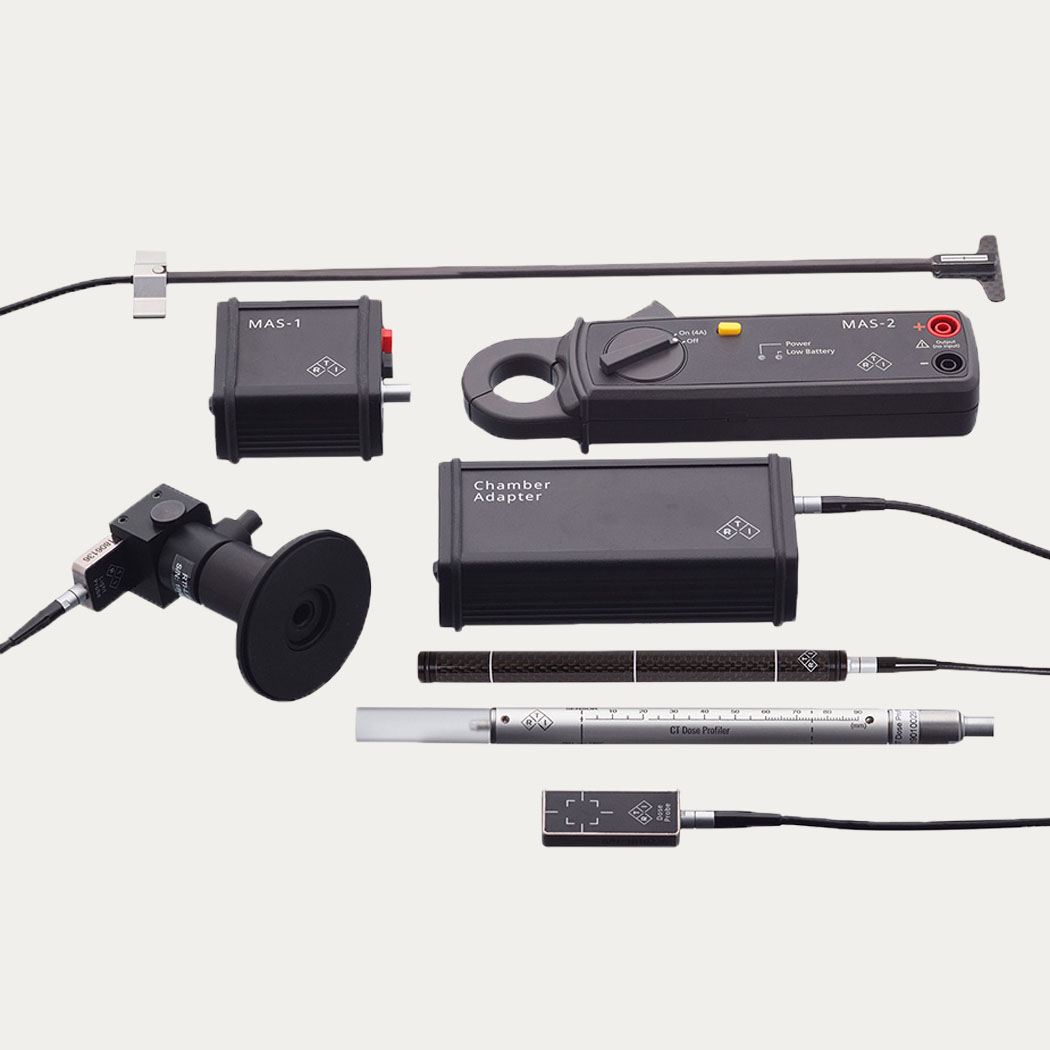

• Комплектация

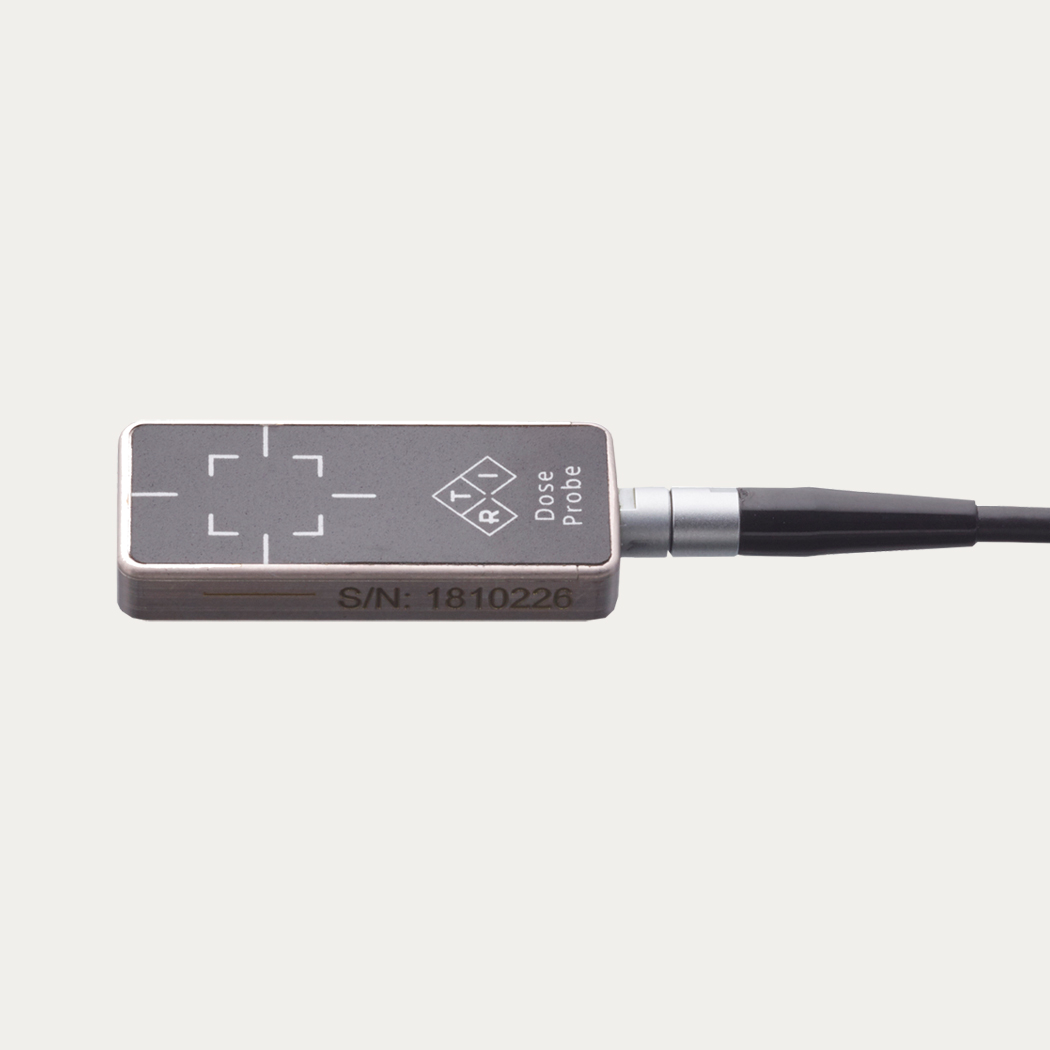

  Детектор для измерения воздушной кермы Piranha Dose Probe. Внешний детектор обладает более высокой чувствительностью по сравнению со встроенным детектором Piranha и позволяет измерять керму в воздухе, мощность кермы в воздухе и время экспозиции, а также оценивать характеристики излучения в импульсном режиме.

  Параметр	Диапазон	Погрешность
  Керма в воздухе	100пГр ÷ 1.5 кГр	± 5 %
  Мощность кермы в воздухе	4 нГр/с ÷ 76 мГр/c	± 5 %
  Время экспозиции	0.1 мс ÷ 34000 с	± 1 %
  Количество импульсов	1 ÷ 65545	± 1 имульс

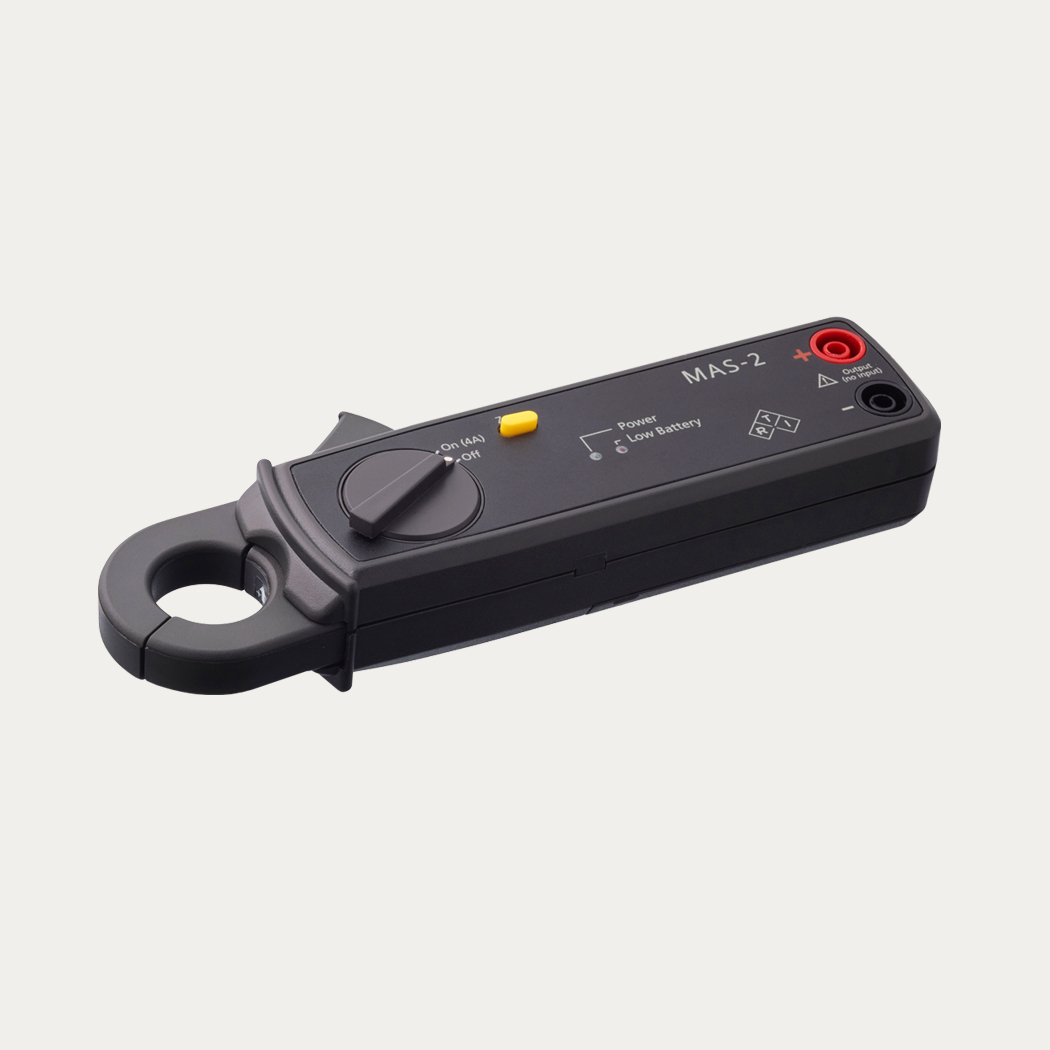

  Детектор для неинвазивного измерения анодного тока Piranha MAS-2. Размещается на высоковольтном кабеле рентгеновского аппарата и применяется для измерения анодного тока и произведения анодного тока на время экспозиции.

  Параметр	Диапазон	Погрешность
  Анодный ток	10 ÷ 4000 мA	± 5 %
  Произведение анодного тока на время экспозиции	0.1 ÷ 9999 мАс	± 5 %

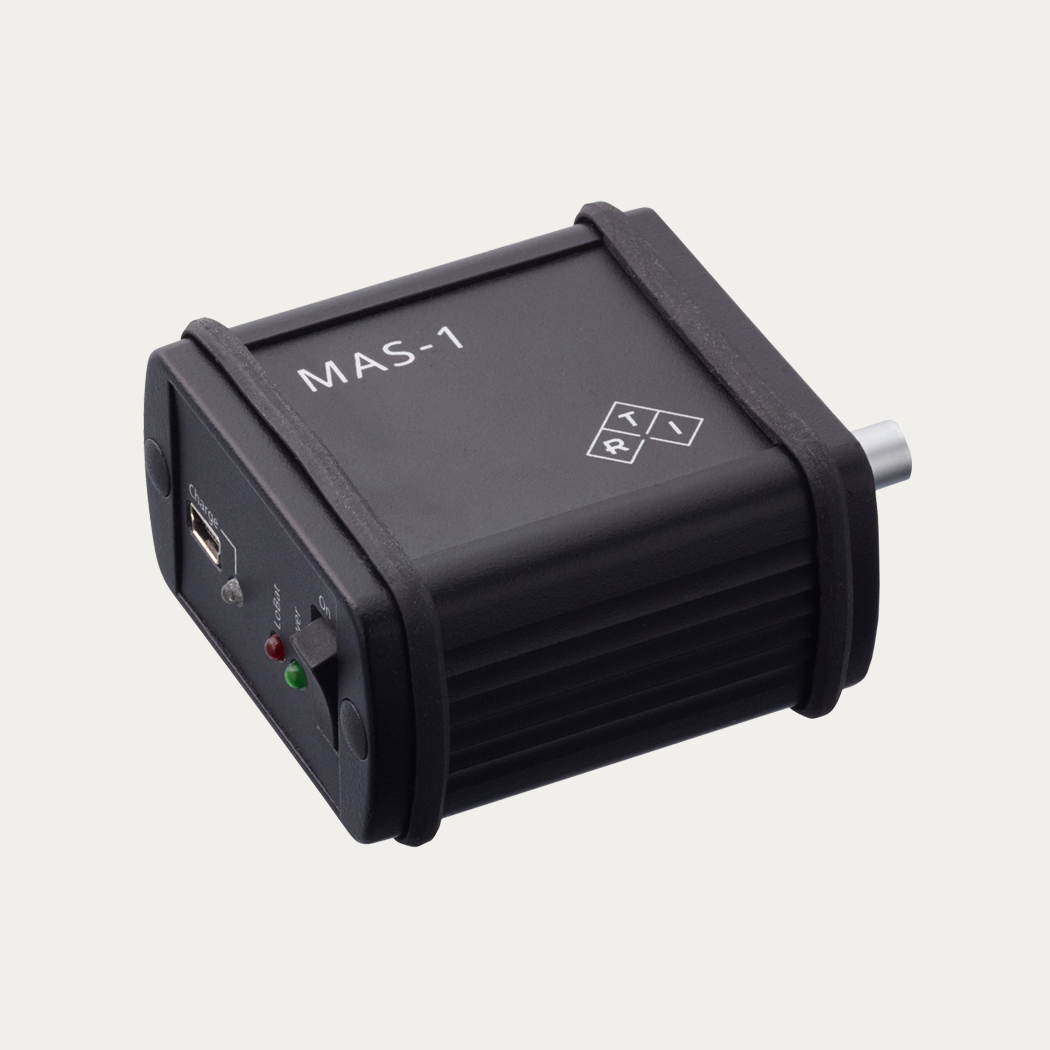

  Детектор для инвазивного измерения анодного тока Piranha MAS-1. Подключается инвазивно к соответствующим клеммам рентгеновского аппарата.

  Параметр	Диапазон	Погрешность
  Анодный ток	0.1 ÷ 3000 мA	± 1 %
  Произведение анодного тока на время экспозиции	0.001 ÷ 9999 мАс	± 1 %

  CT Dose Profiler. Применяется для определения дозового профиля для КТ, FWHM, индексов дозы КТ, DLP и индекса рассеяния для КТ. Диапазон мощности кермы в воздухе: 40 нГр/с ÷ 760 мГр/с; погрешность ± 5 %.

  Piranha Light Probe. Применяется для измерений освещенности и яркости. Яркость: 0.003 ÷ 72000 кд/м2, погрешность ± 5 %. Освещенность: 0.001 ÷ 24000 лк, погрешность ± 5 %.

  T20 Dose Detector. Твердотельный детектор для измерений в R/F-системах. Керма в воздухе: 0.7 нГр ÷ 10 кГр, погрешность ± 5 %. Мощность кермы в воздухе: 27 нГр/с ÷ 500 мГр/c, погрешность ± 5 %.

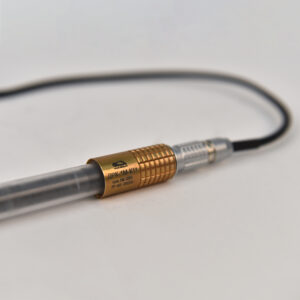

  КТ ионизационная камера CT Ion Chamber 10 cm. Камера длиной 10 см для измерения индексов CTDI. Мощность кермы в воздухе: 0.3 мГр*см/с ÷ 3 Гр*см/с, погрешность ± 5 %.

  КТ ионизационная камера CT Ion Chamber 30 cm. Камера длиной 30 см для измерений в воздухе на широкоугольных КТ-сканерах. Мощность кермы в воздухе: 0.3 мГр*см/с ÷ 3 Гр*см/с, погрешность ± 5 %.

  Magna 1 cc. Детектор для измерения дозы маммографических аппаратов. Мощность кермы в воздухе: 0.25 мГр/с ÷ 2.5 Гр/с, погрешность ± 6 % или ±0.025 мГр/с.

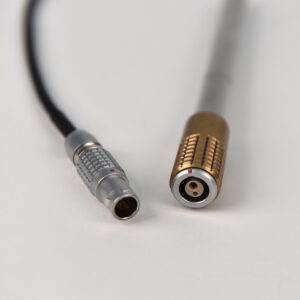

  RTI mA Test Point Cable. Предназначен для специальных высокоточных тестов анодного тока для AMX-4, Optima, Jedi, Fluoroscan и других генераторов. Диапазон входного напряжения: 0 — 30 В. Точность измерения: 1 % или 0.1 мА.

  Piranha Panoramic Holder/Vertical Holder v.4. Держатель для вертикального крепления дозиметра Piranha к панорамному стоматологическому аппарату.

  Pristina GE Piranha Holder for Pristina. Держатель для позиционирования при контроле качества эксплуатационных параметров GE Mammo IQST Jig и Senographe Pristina.

  Транспортировочные кейсы Premium ALU Case, Soft Shell Case. В зависимости от комплектации дозиметра возможны к поставке указанные кейсы.

  Программное обеспечение.

  • Ocean Connect;
  • Ocean Professional (опция).
