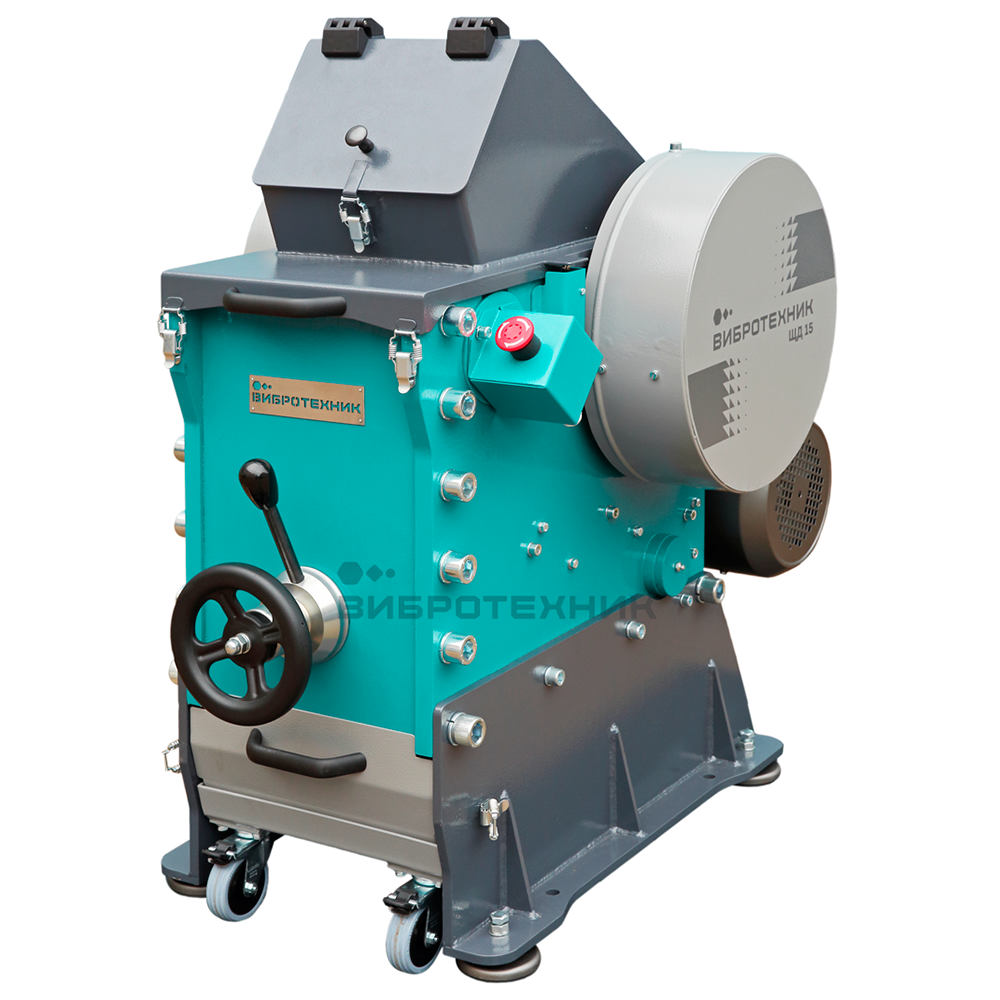

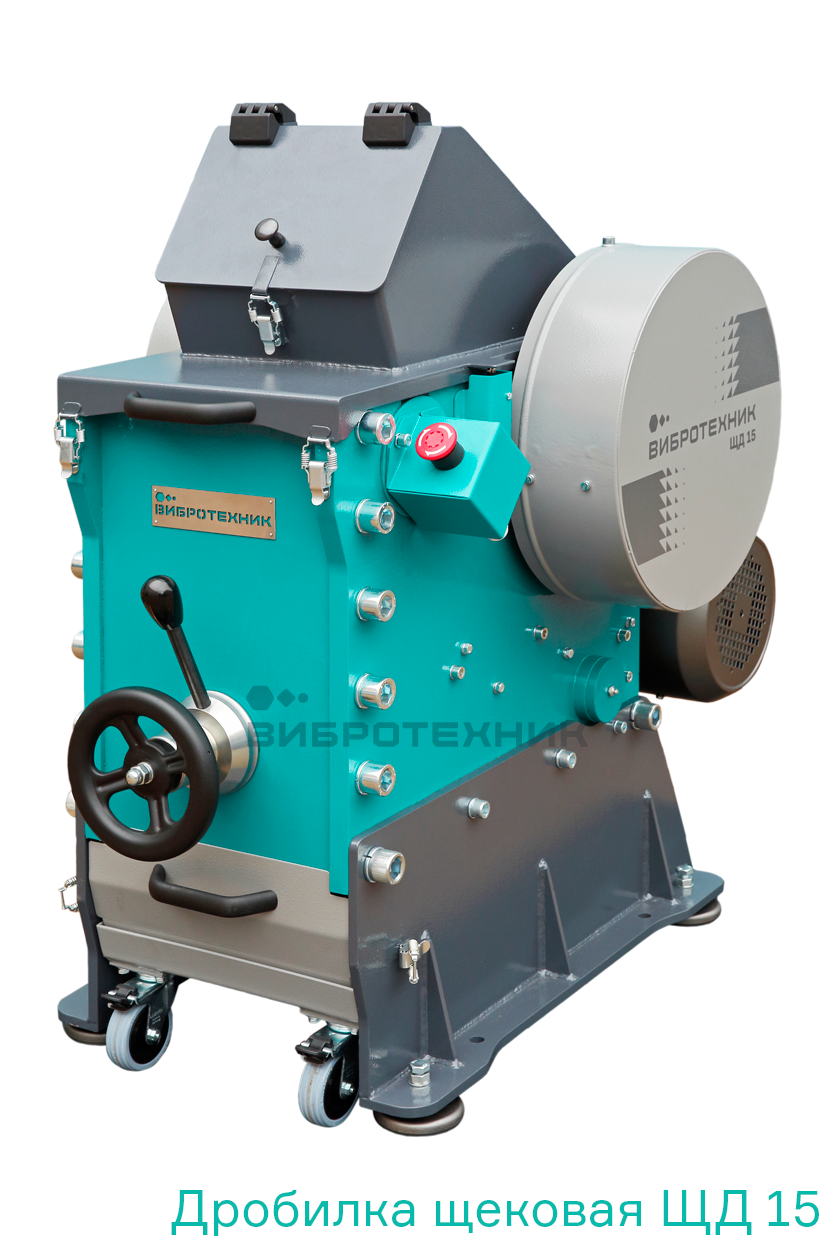

Дробилка щековая ЩД 15

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	5500
  Объем	11, 17
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.5-0.8
  Размер частиц продукта дробления при минимальном зазоре между щеками, мм	90%<1.0
  Крупность исходного материала, мм, не более	110
  Твердость исходного материала, не более	7 ед. по Моосу
  Производительность, кг/ч	50-1500
  Диапазон регулировки зазора между щеками, мм	1-40
  Материал щек - чугун/ сталь	ЧХ16М2/20Х13
  Твердость щек - чугун/ сталь	52-55/31-32 HRС
  Модель пульта управления	МПУ3-12
  Шаг резьбы регулировочного узла, мм	3

• Описание

  ЩД 15 — щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части — разгрузочной щелью — и физическими свойствами материала.

  В состав дробилки входят загрузочный бункер, корпус, смонтированные в нем основание, шатун и устройство регулировки щели. В нижней части корпуса размещена приемная емкость, а в задней закреплен электродвигатель с устройством натяжения ременной передачи.

  Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании, и подвижная — на шатуне. Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы и могут быть развернуты на 180°. Дробилка может комплектоваться щеками со стандартным размером зубьев и с увеличенными зубьями.

  Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через блок с тарельчатыми пружинами, предохраняющими дробилку от поломки при попадании недробимого тела. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

  Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой. Бункер крепится на корпусе через поворотную ось и фиксируется двумя латчерами. Для удобства откидывания бункер связан с корпусом через газлифты.

  В нижней части корпуса предусмотрен патрубок для подключения дробилки к системе пылеулавливания. Внутренняя поверхность стенок корпуса в зоне дробления защищена футеровочными бронями из износостойкой стали.

  На правой стенке корпуса расположен кронштейн с аварийной «Стоп-кнопкой» и концевым микровыключателем, предотвращающим запуск дробилки без загрузочного бункера.

  Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Гладкая верхняя поверхность щек не участвует в работе; средняя — ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления.

  Нижние гладкие поверхности щек образуют параллельную зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала: при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео







• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная, химическая, фармацевтическая.

  Материалы для дробления: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Особенности

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Дробление от 110 до 1 мм за один проход (90%). Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу.

  Быстрота обслуживания. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Быстросменные футеровочные брони.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» предназначена для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

  Приемная емкость. Комплектация приемной емкостью объемом 15 л на выкатной тележке.

  Усиленный корпус. Разборная конструкция корпуса исключает разрывы сварки. Передняя и боковые стенки выполнены из листового проката толщиной 40 и 20 мм соответственно. При сборке корпуса применяются болты М 20х45, обеспечивающие надежное крепление стенок.

  Удобство регулировки. Применение упорной резьбы вместо метрической снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию зазора.

  Удобство загрузки. Крышка снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

  Качественные запчасти. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Подшипники производства шведской фирмы SKF.

  Комплектация сократителем. Объединение щековой дробилки ЩД 15 и сократителя САМ в единый технологический комплекс — дробильно-сократительный агрегат ДСА на базе ЩД 15 — исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

  Комплект лотков. Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

  Допускается комплектация лотками иного объема по спецзаказу.

• Комплектация

  Базовый комплект поставки:

  • Дробилка щековая ЩД 15 в сборе, в комплекте с пультом управления МПУ3-12.

  Рекомендуемый комплект поставки:

  • Базовый комплект;
  • стойка напольная (для МПУ, СМПУ);
  • щека (чугун ИЧХ16м2/ИЧХ28н2) (4 шт.);
  • броня (2 шт.);
  • дополнительная приемная емкость (15 л);
  • комплект подшипников;
  • втулка основания (2 шт.);
  • совок большой (1,0 л);
  • тара и упаковка.
