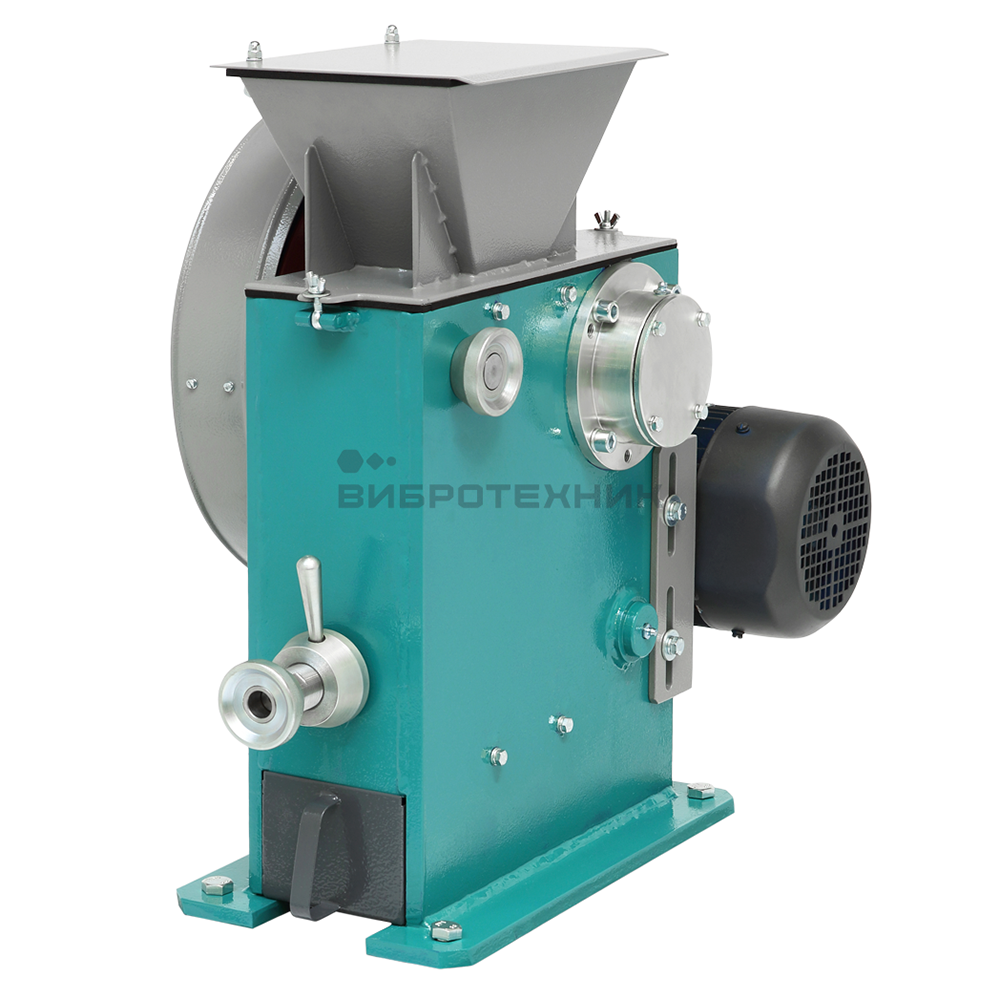

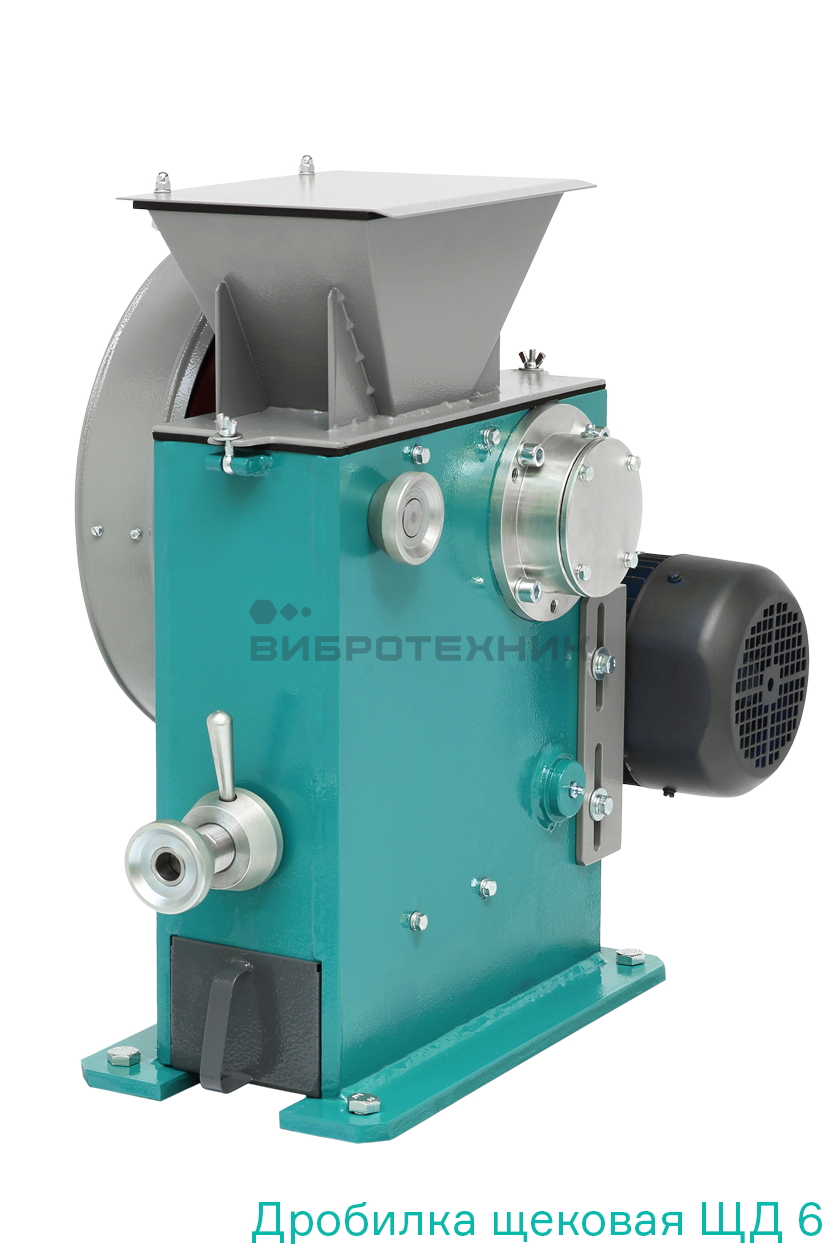

Дробилка щековая лабораторная ЩД 6

В наличии

Описание

Производитель:

Россия

ЩД 6 - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Особенности

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

УДОБСТВО ОЧИСТКИ

Быстросъемный загрузочный бункер. Наличие технологического отверстия в корпусе для продувки дробилки.

БЕЗОПАСНОСТЬ ОБСЛУЖИВАНИЯ

Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала

МАЛЫЕ ГАБАРИТЫ

Небольшие размеры и вес дробилки позволяют ее использовать в качестве настольного оборудования.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.

ПРИЕМНАЯ ЕМКОСТЬ

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 10 л.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

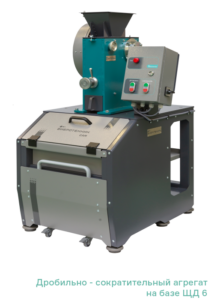

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 6 и Сократителя СА в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 6 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

3 лотка на 1/4 пробы;
1 лоток на 1/8 пробы;
1 лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.

Отрасли применения:

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,5-1,0
Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<2,0
Крупность исходного материала, мм, не более*	50
Твердость исходного материала, не более	8 ед. по Моосу**
Производительность, кг/ч*	25-400
Технические параметры
Размеры загрузочного окна бункера, мм	160х250
Размер загрузочного окна зоны дробления, мм	60х100
Диапазон регулировки зазора между щеками, мм	2-15
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя, кВт	1,1
Полный/полезный объем приемной емкости дробилки, л	2,1/1,4
Полный/полезный объем емкости опорной тумбы, дм3	10/6,5
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной тумбой)	640х340х600/ 1090
Масса/ Масса на опорной тумбе и с пультом управления, кг	130/165
Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
Модель пульта управления	МПУ3-02
