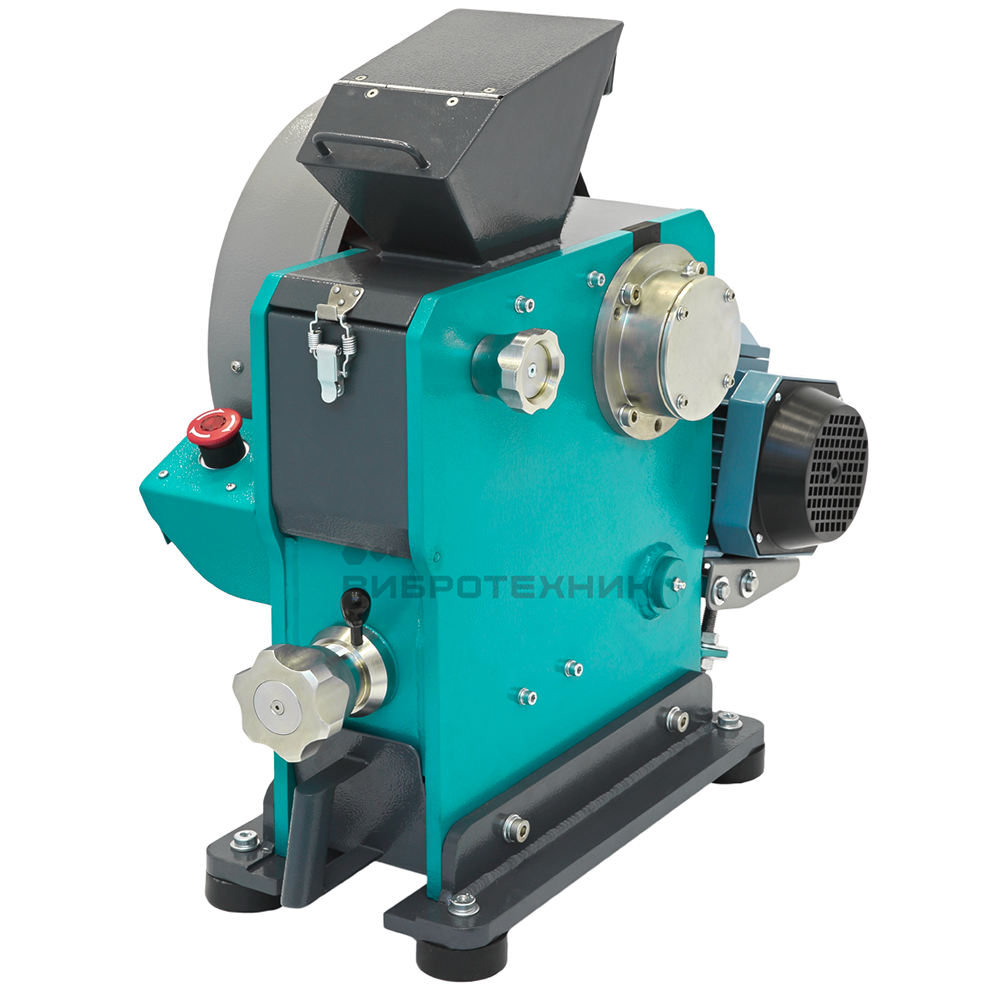

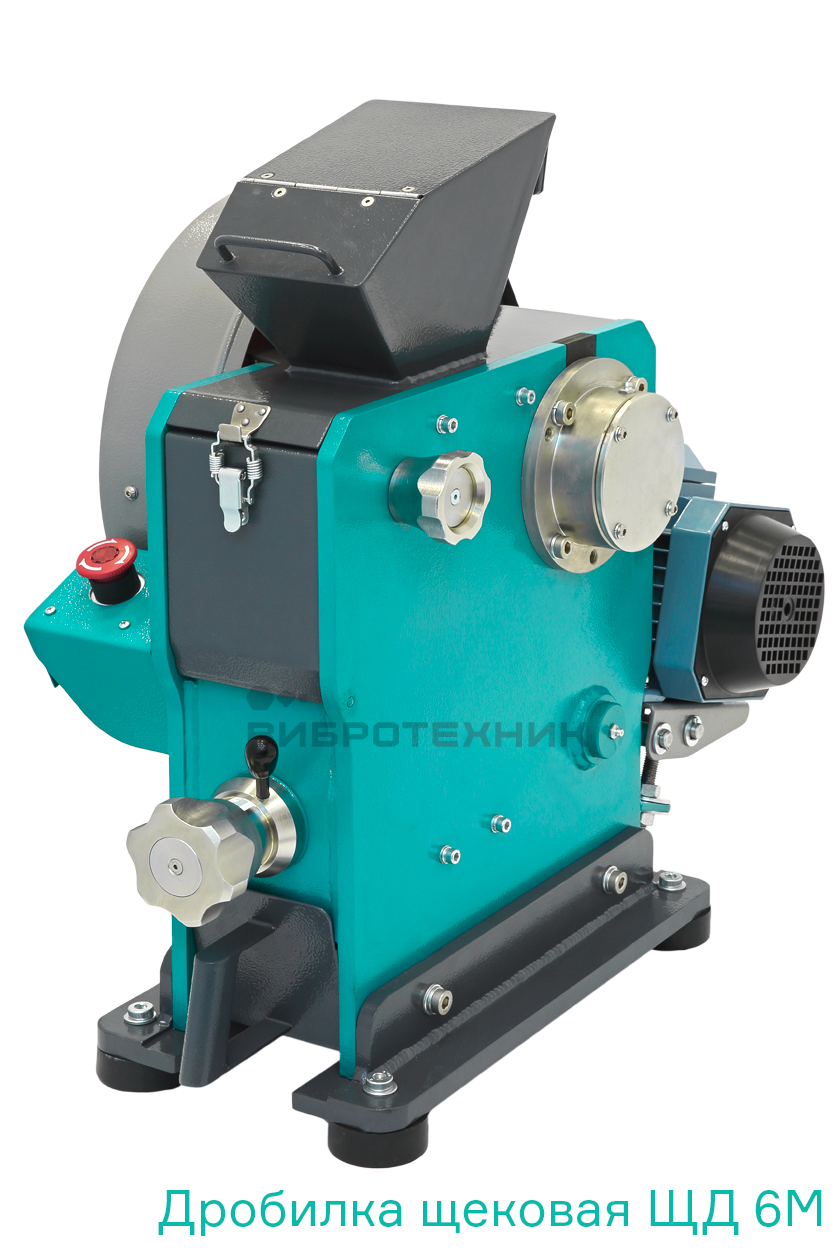

Дробилка щековая лабораторная ЩД 6М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	1100, 1500
  Объем	1.6, 10, 2.4, 6.5
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.5-1.0
  Размер частиц продукта дробления при минимальном зазоре между щеками, мм	90%<2.0
  Крупность исходного материала, мм, не более	50
  Твердость исходного материала, не более	8 ед. по Моосу**
  Производительность, кг/ч	25-400
  Размеры загрузочного окна бункера, мм	70х135
  Размер загрузочного окна зоны дробления, мм	60х100
  Диапазон регулировки зазора между щеками, мм	2-15
  Материал щек - чугун/ сталь/ карбид вольфрама	ЧХ16М2/ 110Г13Л/ WC
  Твердость щек - чугун/ сталь/ карбид вольфрама	52-55/ 31-32 HRС/ 1180-1280 HV
  Модель пульта управления	МПУ3-02
  Шаг резьбы, мм	3

• Описание

  ЩД 6М — щековая дробилка со сложным качанием щеки. Разрушение материала происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части и физическими свойствами материала.

  В состав дробилки входят загрузочный бункер, корпус, смонтированные в нем основание, шатун, приемная емкость, электродвигатель с устройством натяжения и устройство регулировки щели.

  Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании, и подвижная — на шатуне. Основание подвешено на оси и фиксируется быстросъемной серьгой, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела. На контргайке регулировочного узла размещена шкала для установки точного зазора между щеками. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

  В передней и задней стенках корпуса выполнены окна для очистки внутренних поверхностей дробилки, шатуна, основания и рычага. Во время работы окна закрываются откидными крышками.

  Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой, которая фиксируется латчером. При закрытой крышке снижается пыление и исключается вылет частиц дробимого материала.

  В задней части загрузочного бункера и нижней части корпуса выполнены два отверстия для подключения шиберов системы пылеулавливания. В шибере предусмотрена заслонка для перекрывания потока воздуха и диск с ручкой для регулировки положения заслонки.

  На правой стенке корпуса расположен кронштейн для крепления аварийной стоп-кнопки и концевого микровыключателя.

  Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

  При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала: при сближении щек материал измельчается, а при отходе подвижной щеки перемещается в дробилке и разгружается. Продукт дробления собирается в приемную емкость под зоной разгрузки.

  Варианты исполнения.

  • Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
  • Дополнительная комплектация двумя шиберами для подключения к Блоку пылеулавливания БПУ или комплектация Зонтом с БПУ.
  • Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
  • Изготовление с щеками из карбида вольфрама.

  Специсполнения.

  • ЩД 6М с двигателем во взрывозащищенном исполнении.
  • Изготовление с электродвигателем мощностью 1,5 кВт.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Особенности

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

  Быстрота обслуживания. Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов выполняется через пресс-масленки. Предусмотрено устройство натяжения клиноременной передачи.

  Удобство загрузки. Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная стоп-кнопка предназначена для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

  Удобство регулировки. Применение упорной резьбы вместо метрической снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для установки зазора.

  Приемная емкость. Возможна дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.

  Удобство очистки дробилки. Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе предусмотрены окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.

  Качественные запчасти. Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс и позволяет дробить более твердые материалы.

  Комплектация сократителем. Объединение щековой дробилки ЩД 6М и сократителя САМ в единый технологический комплекс — дробильно-сократительный агрегат ДСА на базе ЩД 6М — исключает этап перегрузки пробы, снижает пыление и повышает производительность работы.

  Комплект лотков. Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

  • 25% пробы;
  • 10% пробы;
  • 5% пробы;
  • Лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

  Допускается комплектация лотками иного объема по спецзаказу.

• Применение

  Отрасли применения.

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Примеры применения. Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Комплектация

  Рекомендуемый комплект поставки:

  • Базовый комплект;
  • Пульт управления МПУ3-02;
  • Стойка напольная (для МПУ, СМПУ);
  • Щека (чугун ИЧХ16М2/ИЧХ28Н2) (2 шт.);
  • Броня (2 шт.);
  • Срезной штифт (10 шт.);
  • Тумба с приемной емкостью (18 л);
  • Дополнительная приемная емкость (10 л);
  • Комплект подшипников;
  • Совок большой (1,0 л);
  • Тара и упаковка.

• Дополнительно

  •

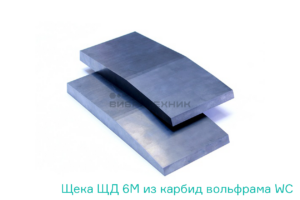

    Щека (WC) — 2 шт.

    По запросу
