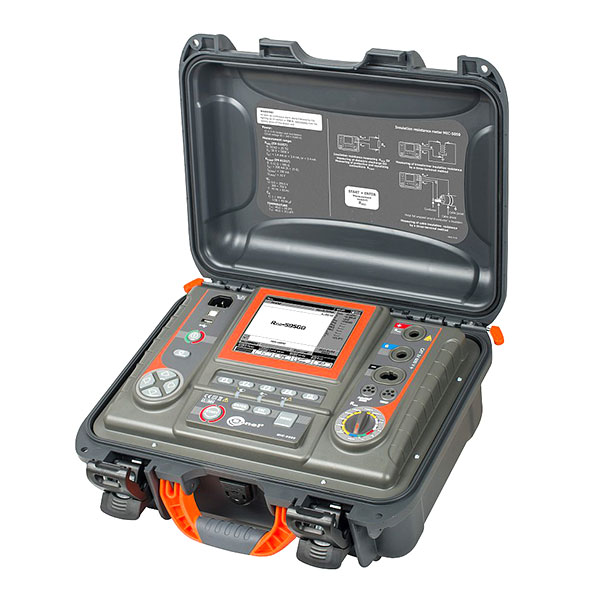

Измеритель параметров электроизоляции Sonel MIC-5050

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 год

Номер в реестре СИ 58907-20

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Функциональные возможности MIC-5005
- Измерение сопротивления электроизоляции RISO до 20 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения RISOи RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков;
- Поддержка опциональной мини Bluetooth клавиатуры;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.

Комплектация

№	Наименование	Количество
1	Кабель последовательного интерфейса USB	1 шт.
2	Кабель сетевой стандарта IEC С13	1 шт.
3	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой	1 шт.
4	Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный	1 шт.
5	Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный	1 шт.
6	Футляр L4	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Адаптер AutoISO-5000	1 шт.
2	Зонд для измерения сопротивления полов и стен PRS-1	1 шт.
3	Комплект измерительных разъемов для фазных и нулевых шин AR-468	1 шт.
4	Провод измерительный с разъемами «банан» 10 кВ голубой 10 м	1 шт.
5	Провод измерительный с разъемами «банан» 10 кВ голубой 20 м	1 шт.
6	Провод измерительный с разъемами «банан» 10 кВ голубой 5 м	1 шт.
7	Провод измерительный с разъемами «банан» 10 кВ красный 10 м	1 шт.
8	Провод измерительный с разъемами «банан» 10 кВ красный 20 м	1 шт.
9	Провод измерительный с разъемами «банан» 10 кВ красный 5 м	1 шт.
10	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м	1 шт.
11	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м	1 шт.
12	Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м	1 шт.
13	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	1 шт.
14	Температурный зонд ST-1	1 шт.
15	Футляр L7	1 шт.

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение сопротивления электроизоляции RISO

Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм

Диапазон отображения	Разрешение	Основная погрешность
0,0...999 кОм	1 кОм	± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм	0,01 МОм
10,0...99,9 МОм	0,1 МОм
100...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм
10,0...99,9 ГОм	0,1 ГОм
100...999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м. р.)
10,0...20,0 ТОм	0,1 TОм	± (12,5 % и.в. + 10 е.м. р.)

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO	Измерительный диапазон	Измерительный диапазон с адаптером AutoISO-5000
50 В	200 ГОм	20,0 ГОм
100 В	400 ГОм	40,0 ГОм
250 В	1,00 ТОм	100 ГОм
500 В	2,00 ТОм	200 ГОм
1000 В	4,00 ТОм	400 ГОм
2500 В	10,00 ТОм	400 ГОм
5000 В	20,0 ТОм	400 ГОм

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Напряжение UISO	Шаг напряжения
50…1000 В	25 В
1000…5000 В	50 В

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом

Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 4…24 В
Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA)
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение напряжения постоянного и переменного тока

Диапазон отображения	Разрешение	Основная погрешность
0...29,9 В	0,1 В	± (2 % и.в. + 20 е.м.р.)
30...299,9 В	0,1 В	± (2 % и.в. + 6 е.м.р.)
300...750 В	1 В	± (2 % и.в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

Диапазон отображения	Разрешение	Основная погрешность
1...999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован

Измерение температуры окружающей среды

Диапазон отображения	Разрешение	Основная погрешность
- 40...+99,9 °С	1 °С	± (3 % и.в. + 8 е.м.р.) В РФ не нормируется

Дополнительные технические характеристики

Параметр	Значение
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP40 (IP 67 с закрытой крышкой)
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	–25...+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, графический 5,6"
Интерфейс	USB или Bluetooth®
Габаритные размеры	390×310×180
Масса измерителя	около 7 кг
