Калибратор электрических тестеров 5322A/5

В наличии

Многофункциональный калибратор FLUKE 5322A/5 для калибровки тестеров сопротивления изоляции, импеданса контура, тока утечки, электроустановок и других электрических тестеров.

Прибор оснащен выходом высокого сопротивления до 5 кВ, источниками сопротивления и тока, функциями имитации УЗО и поддержкой автоматизации с помощью MET/CAL.

Задать вопрос
Поделиться

Технические характеристики

Сопротивление, МОм	0–0.01, 0.00001–0.01, 0.0001–10, 0.0001–100, 0.001–1.7
Постоянное напряжение	0–1100, 0–5000, 0–5500
Переменное напряжение	10–1100, 10–250, 5–5000, 50–100, 60–250
Постоянный ток, А	0–20, 20–30
Переменный ток	0–20, 20–30
Интерфейс передачи данных	MET/CAL
Ток утечки, мА	0.1–30
Ток размыкания УЗО, мА	5–30, 14–60, 50–150
Ток размыкания УЗО для PAT, мА	5–150
Частота сети электропитания, Гц	50/60
Остаточный импеданс, Ом	0–10
Разрешение остаточного импеданса, мОм	1
Разрешение измерения тока размыкания, мкА	1, 10, 100
Время размыкания УЗО, мс	10–5000
Разрешение имитации человеческого тела, Ом	1
Неопределенность тока размыкания, %	±1

Описание

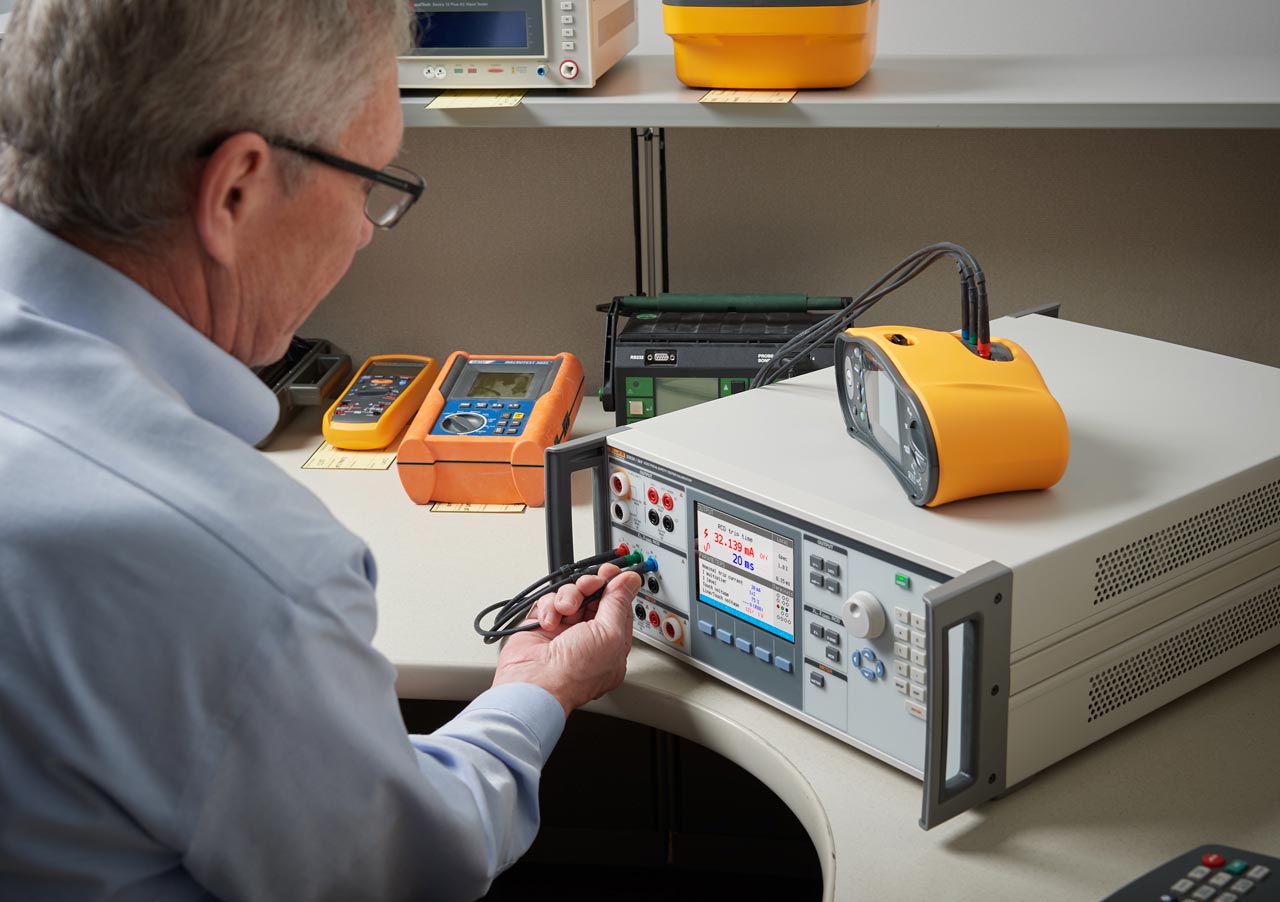

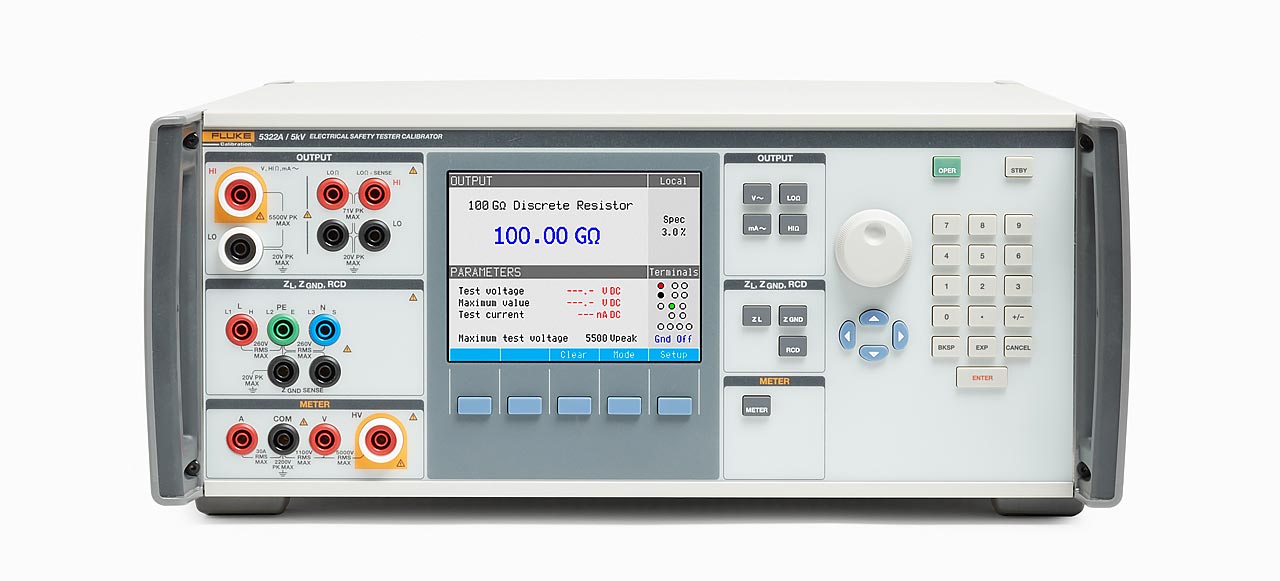

Многофункциональный калибратор электрических тестеров с выходами сопротивления высокого напряжения 5 кВ FLUKE 5322A/5.

Калибратор электрических тестеров 5322A помогает специалистам по калибровке обеспечивать соответствие тестеров требованиям новых стандартов почти в четыре раза быстрее по сравнению с обычной калибровкой вручную с использованием комплекта разных приборов.

FLUKE 5322A объединяет множество функций в одном корпусе, благодаря чему можно отказаться от отдельных резисторов, декадных магазинов и других специальных решений, часто используемых для калибровки электрических тестеров. Эта единая система ускоряет и упрощает калибровку, поскольку вместо нескольких приборов пользователям нужно научиться использовать и обслуживать только один калибратор. 5322A можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL.

Широкий диапазон обслуживаемых приборов.

5322A калибрует оборудование различных типов, в том числе:
- Тестеры Hipot
- Тестеры сопротивления изоляции (мегаомметры), включая аналоговые тестеры предыдущих поколений
- Тестеры импеданса контура/линии
- Тестеры целостности цепи
- Тестеры сопротивления заземления
- Тестеры заземляющего соединения
- Тестеры тока утечки
- Тестеры автоматических выключателей (УЗО/GFCI)
- Многофункциональные тестеры электроустановок
- Портативные тестеры электроприборов (PAT)
Основные характеристики и преимущества.

Плавнорегулируемые выходы сопротивления высокого напряжения обеспечивают большое высоковольтное сопротивление для калибровки тестеров сопротивления изоляции и мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать любое значение сопротивления согласно требованиям тестируемого устройства.

Активная компенсация контура упрощает калибровку функции импеданса контура/линии тестера электроустановок благодаря исключению остаточного импеданса линии во время калибровки.

Источник 600 В (опция VLC) обеспечивает калибровку измерений напряжения переменного тока на оборудовании с измерительными функциями. Эта функция также подходит для питания тестеров PAT многих типов.

4-проводные источники низкого сопротивления позволяют выполнять точные измерения малых токов и параметров заземляющего соединения с высоким током.

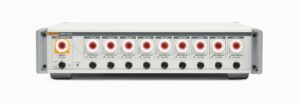

Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ можно подключать параллельно для проверок тестеров Hipot.

Имитация УЗО позволяет проверять тестеры электроустановок и тестеры PAT по времени и току. Время размыкания 5322A обеспечивает отношение неопределенности измерений более 4:1 при неопределенности тока размыкания 1 %.

Измерения коэффициента пульсации и THD позволяют получить данные об измерениях сигнала тестеров Hipot до 5 кВ.

Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A.

Электрические характеристики.

Источник низкого сопротивления. Диапазон от 100 мОм до 10 кОм, отдельное значение 10 мОм, постоянный ток и частота сети электропитания 50/60 Гц.

Источник высокого сопротивления 1,5 кВ. Только постоянный ток. Диапазон от 10 кОм до 10 ГОм, отдельное значение 100 ГОм.

Источник высокого сопротивления 5,5 кВ. Только постоянный ток, для 5322A с опцией /5. Диапазон от 10 кОм до 100 ГОм.

Измерение испытательного напряжения. Диапазон от 0 до 5500 В постоянного тока.

Источник сопротивления заземляющего соединения. Режим сопротивления: диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания 50/60 Гц.

Источник импеданса линии/контура. Диапазон от 25 мОм до 1700 Ом.

Режим ручной коррекции/режим сканирования. Диапазон остаточного импеданса от 0 до 10 Ом. Разрешение 1 мОм.

Источник тока утечки. Диапазон от 0,1 до 30 мА.

Испытательное напряжение:
- Пассивный режим: от 60 до 250 В переменного тока, среднеквадратичное значение
- Дифференциальный режим: от 60 до 250 В переменного тока, среднеквадратичное значение
- Замещающий режим: от 10 до 250 В переменного тока, среднеквадратичное значение
- Активный режим, только 5322A/VLC: от 50 до 100 В переменного тока, среднеквадратичное значение
Имитация человеческого тела. Только функция имитации тока утечки. Диапазон сопротивления от 0 до 10000 Ом. Разрешение 1 Ом.

УЗО для тестеров электроустановок.
- Режимы 0,5 X I и 1 X I: ток размыкания от 5 до 30 мА с шагом 1 мА
- Режимы 1,4 X I и 2 X I: ток размыкания от 14 до 60 мА с шагом 1 мА
- Режим 5 X I: ток размыкания от 50 до 150 мА с шагом 1 мА
- Разрешение измерения тока размыкания: 1 мкА при токе менее 30 мА, 10 мкА в диапазоне от 30 до 150 мА, 100 мкА в диапазоне от 300 мА до 3 А
УЗО для PAT. Диапазон тока размыкания в режимах 0,5 X I и 5 X I: от 5 до 150 мА с шагом 1 мА. Разрешение измерения тока размыкания 1 мкА. Неопределенность измерения тока размыкания составляет ±1 % от настройки номинального тока. Диапазон времени размыкания от 10 до 5000 мс. Неопределенность времени размыкания: 0,02 % от заданного значения + 0,25 мс. Задержка повторного подключения 2,5 с.

Мультиметр. Максимальное выдерживаемое напряжение: клемма HV к клемме COM — 5000 В, клемма V к клемме COM — 1100 В, клемма COM к защитному заземлению — 2200 В пик, среднеквадратичные значения указаны для соответствующих режимов.

Диапазон напряжения переменного/постоянного тока. Вход V 1100 В: от 0 В постоянного тока до ±1100 В постоянного тока, от 10 мВ до 1100 В переменного тока. Вход HV 5000 В: от 0 В постоянного тока до ±5000 В постоянного тока, от 5 В до 5000 В переменного тока.

Переменный/постоянный ток. Диапазон от 0 до 20 А непрерывно, от 20 до 30 А в течение периода до 5 минут, постоянный или переменный ток.
