Описание
| Производитель: | Sonel, Польша |
| Гарантия | 2 года |
| Номер в реестре СИ | 89688-23 |

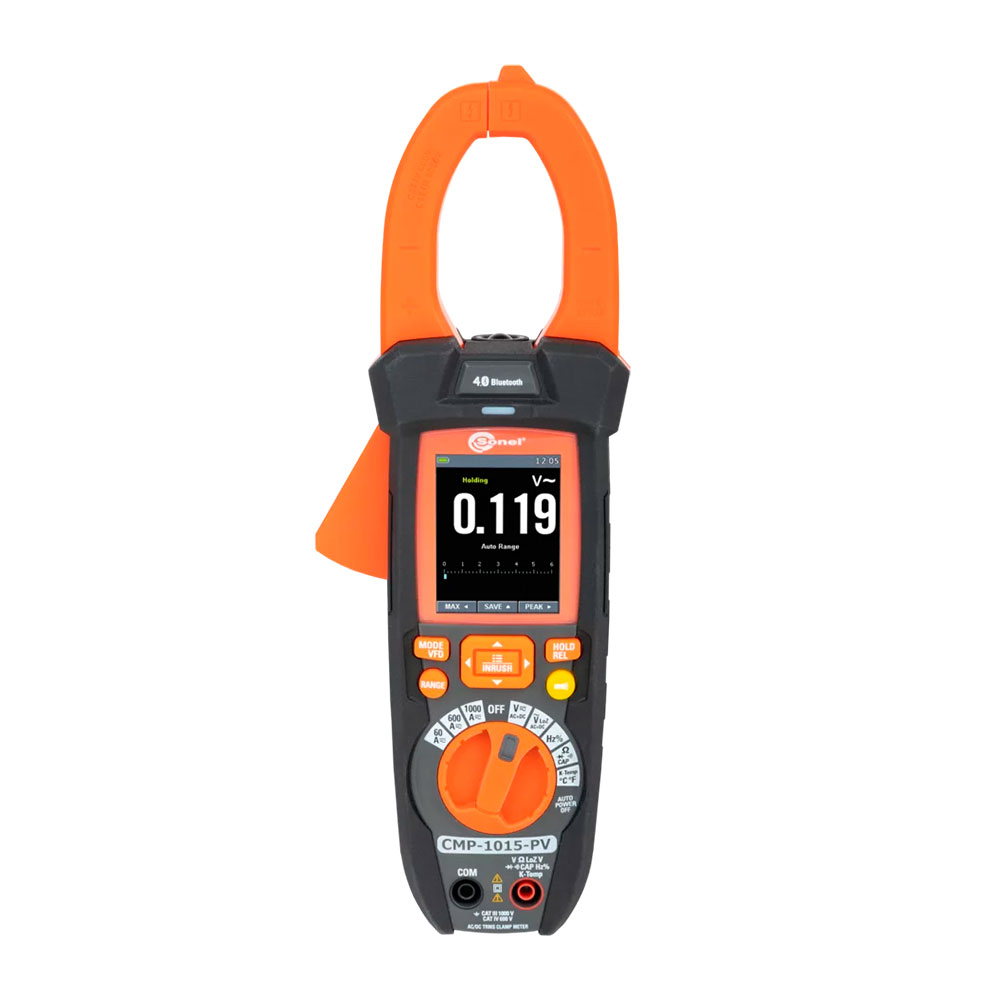

CMP-1015-PV – многофункциональные токоизмерительные клещи, предназначенные для измерения постоянного тока и напряжения в фотогальванических установках напряжением до 1500 В, а также позволяют выполнять измерения в цепях преобразователей частоты.
Функциональные возможности клещей СМP-1015-PV
- измерение постоянного/переменного тока до 1000 А (True RMS);
- режим измерения пусковых токов (время интегрирования 100 мс);
- измерение напряжения переменного тока до 1000 В (True RMS);
- измерение напряжения постоянного тока до 1500 В;
- бесконтактная индикация наличия напряжения переменного тока;
- измерение сопротивления;
- измерение емкости;
- измерение температуры;
- измерение частоты;
- тестирование диодов;
- контроль целостности электрических соединений;
- регистрация сигналов и графический анализ данных;
- фонарик.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи электроизмерительные СМP-1015-PV | 1 шт. |
| 2 | Адаптер для термопары | 1 шт. |
| 3 | Аккумуляторная батарея Li-Pol Sonel-30 7,4 V | 1 шт. |
| 4 | Блок питания для зарядного устройства Z-26 | 1 шт. |
| 5 | Зарядное устройство для CMP-1015-PV | 1 шт. |
| 6 | Комплект измерительных проводов CMM/CMP | 1 шт. |
| 7 | Пластиковый кейс M-3 | 1 шт. |
| 8 | Термопара | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Адаптер AutoISO-5000 | 1 шт. |
| 2 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 | 1 шт. |
| 3 | Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | 1 шт. |
| 4 | Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | 1 шт. |
| 5 | Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | 1 шт. |
| 6 | Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | 1 шт. |
| 7 | Провод измерительный с разъемами «банан» 10 кВ красный 10 м | 1 шт. |
| 8 | Провод измерительный с разъемами «банан» 10 кВ красный 20 м | 1 шт. |
| 9 | Провод измерительный с разъемами «банан» 10 кВ красный 3 м | 1 шт. |
| 10 | Провод измерительный с разъемами «банан» 10 кВ красный 5 м | 1 шт. |
| 11 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | 1 шт. |
| 12 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | 1 шт. |
| 13 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | 1 шт. |
| 14 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | 1 шт. |
| 15 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | 1 шт. |
| 16 | Температурный зонд ST-1 | 1 шт. |
| 17 | Футляр L7 | 1 шт. |
Технические характеристики
Напряжение постоянного тока
| Диапазон | Разрешение | Основная погрешность | Полное входное сопротивление |
|---|---|---|---|
| 600,0 мВ | 0,1 мВ | ± (0,8% и.в.+ 5 е.м.р) | 10 МОм |
| 6,000 В | 0,001 В | ± (0,5% и.в.+ 5 е.м.р) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ± (0,8% и.в.+ 5 е.м.р) | |
| 1100 В | 1 В | ||
| 1500 В | 1 В | Не нормируется |
- Защита от перегрузки по постоянному напряжению 1500 В RMS.
Напряжение переменного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность | Полное входное сопротивление |
|---|---|---|---|
| 6,000 В | 0,001 В | f = 50…60 Гц ± (1,2% и.в. + 5 е.м.р.) f = 61…1000 Гц ± (2,5% и.в. + 5 е.м.р.) | 9 МОм |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В |
- Значения напряжения определены в границах 10…100% диапазона;
- Погрешность функции PEAK 10% и.в.
- Диапазон частоты: 50…1000 Гц;
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Переменный ток (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 60,00 A | 0,01 A | ± (2,5% и.в. + 5 е.м.р) |
| 600,0 А | 0,1 А | |
| 1000 А | 1 |
- Значения силы тока определены в границах 10…100% диапазона;
- Диапазон частоты: 50…60 Гц.
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Постоянный ток
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 60,00 A | 0,01 A | ± (2,0% и.в. + 5 е.м.р) |
| 600,0 А | 0,1 А | |
| 1000 А | 1 |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Сопротивление
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 600,0 Ом | 0,1 Ом | ± (1,0% и.в. + 10 е.м.р) |
| 6,000 кОм | 0,001 кОм | ± (0,8% и.в. + 5 е.м.р) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 MОм | 0,001 MОм | |
| 60,00 MОм | 0,01 MОм | ± (2,5% и.в. + 10 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Ёмкость
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 60,00 нФ | 0,01 нФ | ± (3,0% и.в. + 20 е.м.р) |
| 600,0 нФ | 0,1 мкФ | ± (3,0% и.в. + 8 е.м.р) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6000 мкФ | 1 мкФ | ± (3,5% и.в. + 20 е.м.р) |
| 60,00 мФ | 0,01 мФ | Не нормируется |
| 100,0 мФ | 0,1 мФ |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS
Температура
| Диапазон | Разрешение | Основная погрешность |
| -40,0…1000 °C | 0,1 или 1 °C | ± (1,5% и.в. + 3°C) |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Погрешность температурного зонда не учитывается.
Частота
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 60,00 Гц | 0,01 Гц | ± (0,2% и.в. + 5 е.м.р) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 6,000 МГц | 0,001 МГц | |
| 10,00 МГц | 0,01 МГц |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Чувствительность:
- > 2 В RMS для 20…80% заполнения цикла и < 100 кГц.
- > 5 В RMS для 20…80% заполнения цикла и > 100 кГц.
| Питание | |
|---|---|
| Питание измерителя | Аккумулятор Li-Pol 7,4 В, 1200 мАч |
| Категория электробезопасности | CAT IV/600 В CAT III/1000 В |
| Условия окружающей среды и другие технические данные | |
|---|---|
| Диапазон рабочих температур | 5…40 °C при относительной влажности < 80% |
| Диапазон температур при хранении | -20…60 °C при относительной влажности < 80% |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 |
| Нормальные условия для поверки | Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 % |
| Уровень загрязнения | 2 |
| Размеры | 273 x 96 x 48 мм |
| Масса | 490 гр. (с элементами питания) |
| Дисплей | ЖКИ с подсветкой и шкалой |
| Высота над уровнем моря | ˂ 2000 м |
| Зев клещей | 48 мм |
| Тестирование диодов | I=1,5 мA, U0˂3,3 В DC |
| Целостность цепи | звуковая индикация R<50 Ом при I ˂ 0,5 мА |
| Индикация превышения диапазона | OL |
| Индикация разряда батареи | |
| Частота измерений | 3 изм./сек |
| Входное сопротивление | 9 MОм VAC 10 MОм VDC |
| Диапазон бесконтактного индикатора переменного напряжения | 10…1000 В (50/60 Гц) |
| Время отклика для функции PEAK | 1 мс |
| Функция INRUSH: — время дискретизации — время интеграции | 37,5 Гц (RMS), 2,4576 МГц (часы) 100 мс |
| Функция VFD: — макс. рабочее напряжение | постоянное 1500 В/переменное 1000 В |
| Функция HVDC: — макс. рабочее напряжение | определяется высоковольтным адаптером |
| Полоса частот | 50…1000 Гц |
| Время бездействия до автоотключения | 15…60 мин. |
| Датчик температуры | Термоэлектрический зонд типа К |
| Тип корпуса | Двухкомпозитный |
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Соответствие требованиям ГОСТ | ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013 |
