Контроллер температуры бетона КТБ-1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество датчиков температуры, подключаемых к прибору, шт.	1
  Диапазон измерения температуры термопарами типа ХК (L), °С	от -20 до + 80
  Пределы допускаемой абсолютной погрешности измерения температуры термопарами (в пределах рабочих условий), °C	± 1.0
  Разрешающая способность при измерении температуры, °C	0.1
  Программируемый период отсчетов регистрации, мин	15 или 30
  Максимальная длительность процесса регистрации, ч (дней)	744 (31)
  Объем памяти архива результатов измерения, групп значений, не более	3000
  Число архивов регистрации в памяти прибора	1
  Поддерживаемая версия Bluetooth	5.0 (BLE)
  Напряжение питания от встроенной АКБ, В	3.7 ± 0.5
  Продолжительность непрерывной работы, ч, не менее	800
  Степень защиты по ГОСТ 14254 (без использования внешнего бокса)	IP30
  Степень защиты по ГОСТ 14254 (с использованием внешнего бокса)	IP65
  Полный средний срок службы, лет, не менее	10
  Температура проведения измерений	от – 20 ºС до +50 ºС
  Дальность устойчивого соединения Bluetooth	не менее 10 м

• Описание

  Основные функции.

  • Прибор предназначен для проведения измерений температуры бетона в местах заливки бетонных смесей на различных строительных объектах при температуре от – 20 ºС до +50 ºС.
  • Для защиты от внешних воздействий окружающей среды прибор устанавливается в защитной бокс.
  • В процессе регистрации данные о температуре бетона через заданный пользователем интервал времени записываются во внутреннюю энергонезависимую память прибора. Период записываемых отсчетов устанавливается заранее с помощью сервисного приложения, установленного на смартфоне.
  • Прибор вычисляет индекс зрелости бетона нарастающим итогом и записывает в архив измеренных данных при каждом сохранении результатов.
  • Завершение регистрации производится автоматически после истечения 744 часов или в результате принудительной остановки процесса после получения уведомления пользователем от приложения на смартфоне о достижении требуемой прочности бетона при определенном значении индекса зрелости.
  • Ход процесса регистрации контролируется в приложении на смартфоне. Считывание данных с прибора можно производить, не прерывая процесс регистрации. Результаты измерений, зарегистрированных прибором можно просматривать непосредственно на объекте измерения или в офисных условиях, используя смартфон с запущенным приложением.
  • По окончании процесса регистрации прибор удаляется с места проведения измерений и подготавливается к новому процессу измерений.

  Сервисная компьютерная программа.

  • Перенос результатов измерений в ПК
  • Отображение совмещенных цветных графиков процессов изменения температуры по 8 каналам
  • Анализ и архивация результатов регистрации
  • Задание режимов регистрации прибора
  • Экспорт в Excel, сохранение в текстовый формат для других программ

  Дополнительные материалы.

  О приборе.

  Использование результатов вычисления индекса зрелости контроллером КТБ. Любому вычисленному индексу зрелости бетона в точке расположения датчика температуры контроллера соответствует определенное значение прочности бетона на сжатие.

  Для оценки соответствия прочности индексу зрелости используется зависимость прочности от зрелости бетона, разработанная или ранее, для определенной смеси ингредиентов (компонентов) бетона, или зависимость, формируемая параллельно с записью результатов измерений и проведением испытаний технологических образцов бетона, изготовленных из компонентов той же смеси бетона, что и оцениваемая.

  В случае использования контроллера КТБ оценка соответствия прочности индексу зрелости для конкретной смеси компонентов бетона производится на уровне приложения для смартфона.

  Процедура определения соотношений «Прочность-зрелость». Процедура проводится в последовательности и в соответствии с описанием практических методов, приведенных в стандарте ASTM C1074 — 2011.

  Последовательность действий:

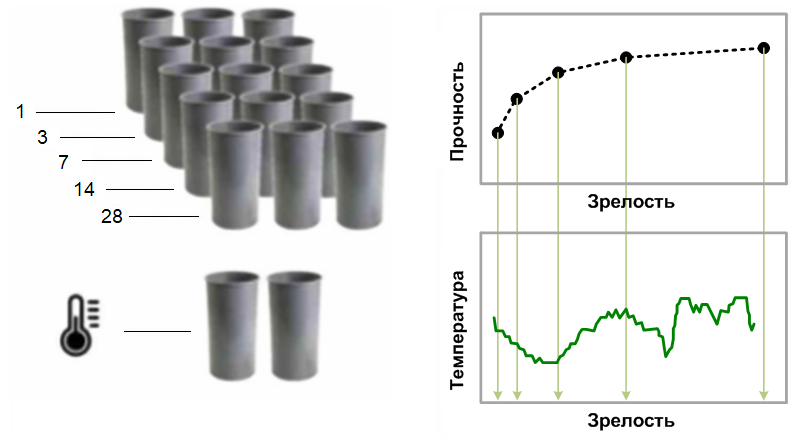

  • 1) Подготовьте 15 цилиндрических образцов бетона. Пропорции смеси и компоненты бетона должны быть аналогичны пропорциям бетона, прочность которого будет оцениваться с использованием этой методики.
  • 2) Установите датчики температуры в центрах двух контрольных образцов. Подключите датчики к контрольным устройствам регистрации температуры («КТБ-1» или другим приборам, имеющих схожие характеристики), запустите процесс регистрации и через 24 часа снимите опалубку.
  • 3) Произведите влажное отверждение образцов с использованием водяной бани, во влажном помещении или в камере нормального твердения при температуре (20 ± 2) °C и относительной влажности (95 ± 5) %.
  • 4) Проведите испытания на сжатие пары образцов в возрасте 1, 3, 7, 14 и 28 дней со дня изготовления образцов в соответствии с методом испытаний, приведенным в ГОСТ 10180-2012.

  Испытайте два цилиндра в каждом возрасте и рассчитайте среднюю прочность. Для измерения прочности цилиндров используйте прессы «МИП-25», «МИП-50» и др.

  Испытайте два цилиндрических образца в каждом возрасте и рассчитайте среднюю прочность. Если диапазон прочности на сжатие двух образцов превышает 10 % от их средней прочности, испытайте другой цилиндр и вычислите среднее значение по результатам всех трех испытаний. Если низкий итоговый результат вызван явно дефектным образцом, необходимо отказаться от самого плохого результата испытаний.

  ПРИМЕЧАНИЕ – Для бетонных смесей с быстрым развитием прочности или в случае, когда необходимо произвести оценку прочности при низких значениях индекса зрелости, испытания следует начинать как можно скорее. Последующие испытания должны быть запланированы таким образом, чтобы привести к примерно равному увеличению прироста прочности между возрастами испытаний. Следует использовать не менее пяти тестовых возрастов.

  • 5) В каждом возрасте испытания зафиксируйте средний индекс зрелости для образцов, сформированный по результатам контрольной регистрации температуры, с заданным периодом регистрации 15 или 30 мин.

  Период регистрации 15 мин позволяет получить более точную характеристику «Температура/Зрелость», но вместе с тем вызывает повышенный расход заряда АКБ регистрирующего устройства.

  • 6) Сохраните результаты испытаний на компьютере в формате программы Excel и сформируйте в программе график средней температуры от среднего значения индекса зрелости.

  Дополните таблицу в Excel значениями прочности, полученными по результатам испытаний образцов каждого возраста (1, 3, 7, 14 и 28 дней) и зафиксированными средними индексами зрелости для каждого возраста.

  Для примера:

  День	Зрелость, °С-час	Прочность, МПа
  1	480	10
  3	1440	20
  7	3360	25
  14	6720	30
  28	13440	35

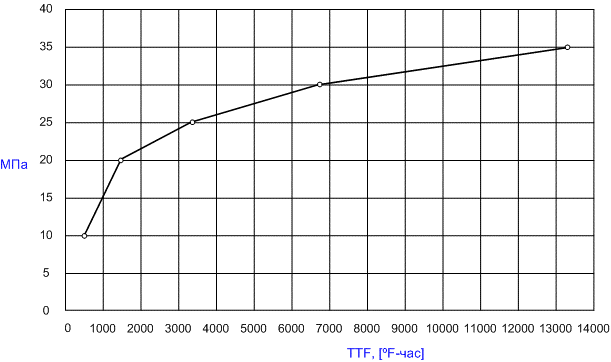

  Сформируйте в программе график средней прочности на сжатие в зависимости от среднего значения индекса зрелости.

  Результирующая кривая представляет собой соотношение прочности и зрелости, которое будет использоваться для оценки прочности конкретного бетона.

  При использовании приложения для смартфона, просто введите полученные значения прочности и зрелости в окне формы ввода лабораторных данных (в меню «Бетоны») и приложение автоматически вычислит коэффициенты кривой соотношения «Прочность/Зрелость» для конкретной смеси бетона.

  В дальнейшем, при выборе данной смеси бетона в конфигурации настроек нового измерительного процесса контроллера КТБ-1, приложение автоматически вычислит контрольное время достижения проектной прочности.

  Процедура оценки прочности бетона на месте укладки бетона.

  1) До укладки или незамедлительно после укладки бетона вмонтируйте датчики температуры в свежий бетон.

  2) Подключите датчики к контроллерам КТБ и немедленно запустите регистрацию температуры с необходимыми параметрами процесса.

  При конфигурации измерительного процесса выберите в приложении для смартфона период регистрации, смесь используемого бетона и установите значение проектной прочности.

  3) При условии использования приложением сформированной ранее зависимости прочности от зрелости для известной смеси бетона, приложение предупредит пользователя о достижении значения проектной прочности и предложит пользователю остановить или продолжить процесс регистрации.

  Процедура оценки прочности на месте.

  • Перед выполнением критически важных операций, таких как снятие опалубки или снятие защитного укрывного материала, дополните определение зрелости бетона другими испытаниями, чтобы убедиться, что бетон в конструкции обладает потенциальной прочностью, аналогичной прочности бетона, используемого для определения соотношения прочности и зрелости. Соответствующие методы включают:
  • Испытание на месте, дающее представление о прочности.
  • Испытания на прочность при сжатии в раннем возрасте стандартных отвержденных образцов и функциональные испытания бетона по мере поставки.

  Пример измерения зрелости.

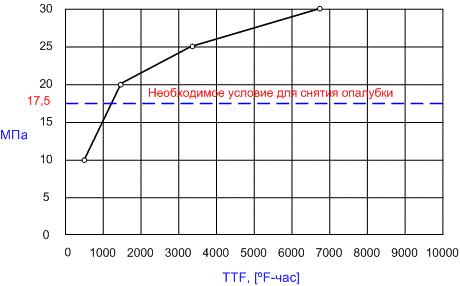

  • При заливке бетонных стен здания подрядчик может демонтировать опалубку элементов конструкции, как только будет достигнута проектная прочность бетона на сжатие 17,5 МПа. Необходимо оценить приблизительный промежуток времени, который подрядчик должен выждать, прежде чем удалять формы.
  • Предположим, что гидратация цемента прекратится при температуре t0 = 0 °С, а температура бетона в момент открытия составляет ta = 19,6 °С.
  • В приложении для смартфона используем полученное соотношение прочности и зрелости для конкретной бетонной смеси, используемой в проекте.

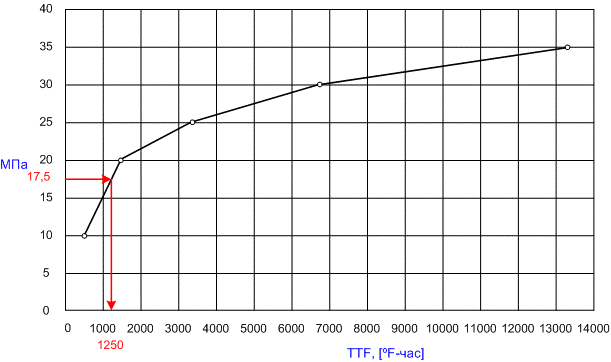

  • Из имеющейся зависимости соотношения прочности и зрелости приложение определяет значение индекса зрелости TTF ≈ 1250 [°С-час], соответствующее достигнутой проектной прочности 17,5 МПа.
  • Приложение определяет значение достигнутого контрольного возраста бетона в часах (например, 75.1 часа), соответствующее индексу зрелости 1250 [°С-час] и формирует уведомление оператору, что проектная прочность достигнута.
  • После получения уведомления оператор должен принять решение о продолжении или остановке дальнейшей регистрации.
  • Итогом применения прибора является констатация факта, что подрядчик после укладки бетона должен подождать не менее 75 часов и 6 минут, прежде чем начинать демонтаж опалубки.

• Применение

  Прибор предназначен для:

  • измерения и долговременной регистрации во внутренней памяти контроллера температуры бетона на месте его заливки
  • вычисления индекса зрелости бетона в соответствии с методом испытаний, установленным стандартом ASTM C1074 с использованием истории изменения температуры бетона во времени, зарегистрированной прибором
  • оценки прочности бетона на месте

  Прибор используется для оценки качества твердения бетона на месте его заливки на различных объектах (здания, сооружения, мосты, несущие конструкции, стены, полы, дорожные покрытия и пр.) и применяется для принятия решений о времени снятия опалубки, защитных форм, ограждений, прекращения защиты залитых бетонных поверхностей от внешних воздействий.

• Особенности

  • В качестве датчика температуры используется термопарный кабель, который является недорогим расходным материалом. Для измерения температуры бетона на одном конце кабеля формируют измерительный спай, погружают его в бетон, а противоположный конец кабеля подключают к прибору
  • Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие зарядного устройства в комплекте поставки позволяет быстро восстановить работоспособность прибора.
  • Компактность прибора и малые габариты
  • Память результатов измерений
  • Беспроводной интерфейс связи Bluetooth со смартфоном. Дальность устойчивого соединения — не менее 10 м — делает прибор максимально удобным в применении, особенно при использовании в полевых условиях

• Документы

  • Руководство по эксплуатации
  • Каталог продукции

• Комплектация

  • Контроллер температуры бетона «КТБ-1»
  • Защитный бокс *
  • Кабель термопарный ПТВт-ХК 2×0,2 **
  • Датчик температуры ГТХК ***
  • Смартфон с операционной системой «Андроид» и установленным приложением ****
  • Зарядное устройство USB
  • Кабель USB A-mini B
  • Кабель USB A-micro B (подкл. смартфона к ЗУ)
  • Руководство по эксплуатации
  • Сумка

  * По заказу

  ** Длина по заказу от 1 м

  *** Количество по заказ

  **** В комплекте: упаковка, руководство пользователя (гарантийный талон, паспорт)
