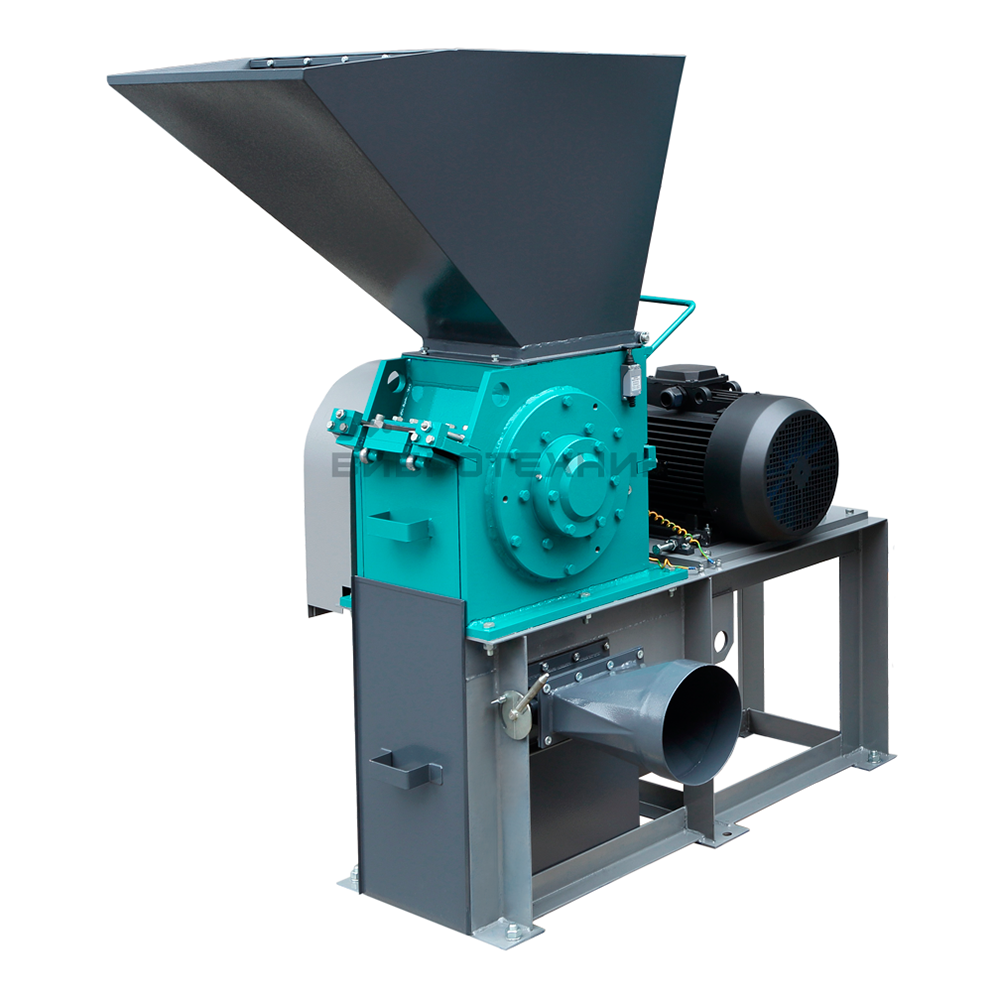

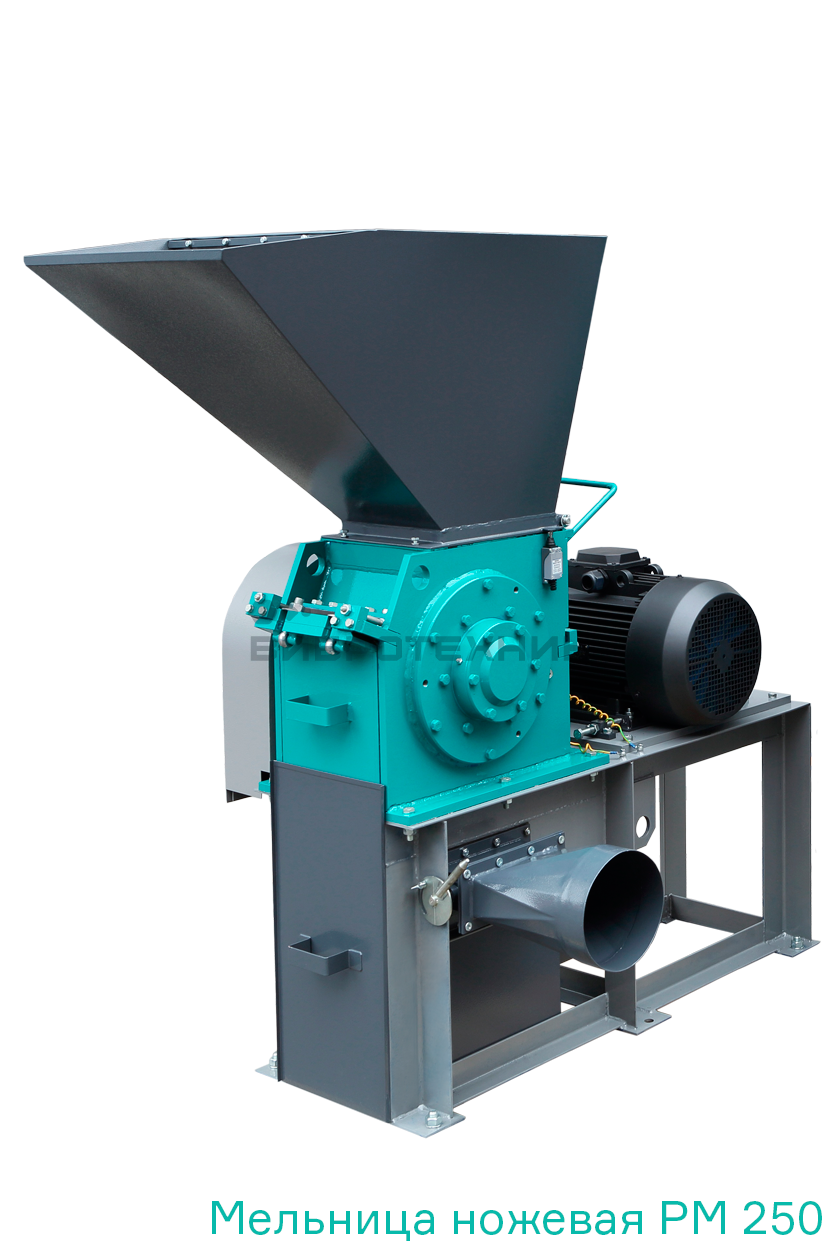

Мельница ножевая РМ 250

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	7500
  Диапазон скорости вращения	690
  Объем	35, 53
  Средний размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм	0.4-1.0
  Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм	90%<2.0
  Крупность исходного материала, мм, не более	150
  Производительность, кг/ч	10-300
  Размер отверстий разгрузочной решетки, мм	2-50
  Материал ножей — инструментальная сталь	ХВГ, 9ХС
  Твердость ножей, HRC	40-45
  Модель пульта управления	МПУ3-11

• Описание

  В ножевой мельнице измельчение происходит за счет резания при возникновении сдвиговых деформаций.

  В состав мельницы входят рама, корпус, загрузочный бункер, ротор, откидная опора, разгрузочная решетка, приемная емкость и электродвигатель. Мельница смонтирована на раме с установленным на ней корпусом и загрузочным бункером на верхнем торце. Внутри корпуса расположен ротор трехлучевой формы с тремя подвижными ножами. В нижней части корпуса находятся откидная опора с разгрузочной решеткой, а на боковых поверхностях — два неподвижных ножа. Размер отверстий разгрузочной решетки определяет крупность частиц продукта. Ротор приводится в движение ременной передачей от электродвигателя, размещенного на раме. Под корпусом установлена приемная емкость.

  Разработаны два варианта исполнения приемной емкости:

  • стандартная — открытый сверху прямоугольный металлический короб;
  • комбинированная — с окном в боковой стенке разгрузочного бункера, совмещенным с окном в раме для работы с блоком пылеулавливания.

  Принцип работы. Подаваемый через загрузочный бункер материал попадает в камеру дробления и измельчается между ножами ротора и корпуса. Измельченный материал проходит через отверстия разгрузочной решетки в приемную емкость. При совместной работе мельницы и блока пылеулавливания частицы захватываются воздушным потоком и поступают через окно, переходник с шиберной заслонкой и рукав в блок, где материал осаждается в циклоне, а воздух фильтруется в рукавном фильтре.

  Варианты исполнения. Возможна дополнительная комплектация шибером и переходником для подключения блока пылеулавливания или блоком пылеулавливания с зонтом. Также доступны приемные емкости для разгрузки в емкость или комбинированной разгрузки: крупные частицы поступают в приемную емкость, пылевидные — в блок пылеулавливания.

  Специсполнения.

  • С частотным преобразователем;
  • с рамой увеличенной высоты;
  • с загрузочным бункером увеличенной высоты.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео

• Комплектация

  Базовый комплект поставки

  • Электродвигатель мощностью 7,5 кВт с частотой вращения 1000 об./мин.;
  • загрузочный бункер;
  • разгрузочная решетка с перфорированным полотном толщиной 1,0 мм и отверстиями Ø 5,0 мм;
  • стандартный разгрузочный бункер;
  • специальный инструмент: съемник для шкивов и шаблон для установки ножей ротора.

  Рекомендуемый комплект поставки

  • Базовый комплект;
  • пульт управления МПУ3-11;
  • нож ротора — 3 шт.;
  • нож корпуса — 2 шт.;
  • дополнительный стандартный разгрузочный бункер;
  • напольная стойка для МПУ, СМПУ;
  • тара и упаковка рекомендуемого комплекта РМ 250.

• Особенности

  Эффективность измельчения. Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении.

  Регулировка крупности. Крупность продукта измельчения изменяют подбором размера отверстий разгрузочной решетки, установкой различного количества ножей корпуса, подключением блока пылеулавливания и изменением частоты вращения ротора.

  Удобство обслуживания. Откидной загрузочный бункер обеспечивает доступ в камеру дробления для осмотра и замены ножей и решетки, а также очистки камеры. Предусмотрено устройство натяжения клиноременной передачи.

  Различные режимы разгрузки.

  • В приемную емкость;
  • комбинированная разгрузка: крупные частицы поступают в приемную емкость, пылевидные — в блок пылеулавливания.

  Комплектация блоком пылеулавливания. Дополнительная комплектация блоком пылеулавливания позволяет увеличить производительность до 20%, снизить температуру в камере дробления и содержание пылевой фракции в продукте, а также разделить материал на фракции, осаждаемые в приемной емкости, циклоне и рукавном фильтре.

  Безопасность эксплуатации. Размер и конфигурация загрузочного бункера исключают доступ к камере дробления. Шторки и отбойник в бункере препятствуют выбросу материала. Концевой выключатель исключает запуск с откинутым загрузочным бункером. Вращающиеся детали и узлы закрыты кожухом.

  Качественные запчасти. Ножи изготовлены из закаленной износостойкой стали ХВГ. Срок службы ножей корпуса и ротора увеличивается за счет возможности переточки. Решетка выполнена из стандартного перфорированного полотна или методом лазерной резки из стали 65Г толщиной 5 мм. В комплект входят шаблон и съемник.

• Применение

  Отрасли применения.

  • Металлургическая;
  • пищевая;
  • химическая;
  • фармацевтическая.

  Примеры применения. Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай.
