Низкочастотный ультразвуковой томограф А1040 MIRA предназначен для контроля бетонных, железобетонных и каменных конструкций при одностороннем доступе.
Прибор визуализирует внутреннюю структуру объекта, выявляет полости, трещины, расслоения и инородные включения, измеряет толщину и позволяет документировать результаты с построением 3D-модели.
| Количество элементов антенной решетки | 48 |
| Диапазон частот | 50 |
| Скорость ультразвука | от 1 000 до 4 000 |
| Питание | Аккумулятор |
| Напряжение, В | 11.2 |
| Время непрерывной работы | 6 |
| Диапазон рабочих температур | от минус 10 до плюс 50 |
| Тип преобразователей, используемых в антенной матричной решетке | Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками |
| Диапазон измерений толщины, мм | от 50 до 600 |
| Диапазон измерений глубины залегания дефекта, мм | от 50 до 400 |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н — измеряемая глубина | ±(0,05∙Н+10) |
| Средний срок службы, лет | 5 |
| Относительная влажность при температуре плюс 35°С, % | 95 |
| Шаг пошагового сканирования, мм | 50 или 100 |
| Время сбора данных и вывода образа сечения в одной позиции томографа, сек | 4 |
| Размер обнаруживаемой несплошности, сферический образ дефекта, мм | от 25 |
Низкочастотный ультразвуковой томограф А1040 MIRA — модернизированная модель томографа А1040М ПОЛИГОН.
Портативный переносной ультразвуковой томограф А1040 MIRA с визуализацией внутренней структуры объекта при одностороннем доступе предназначен для контроля конструкций из бетона, железобетона и камня с целью определения целостности материала в конструкции.
Решаемые задачи.
Описание системы.

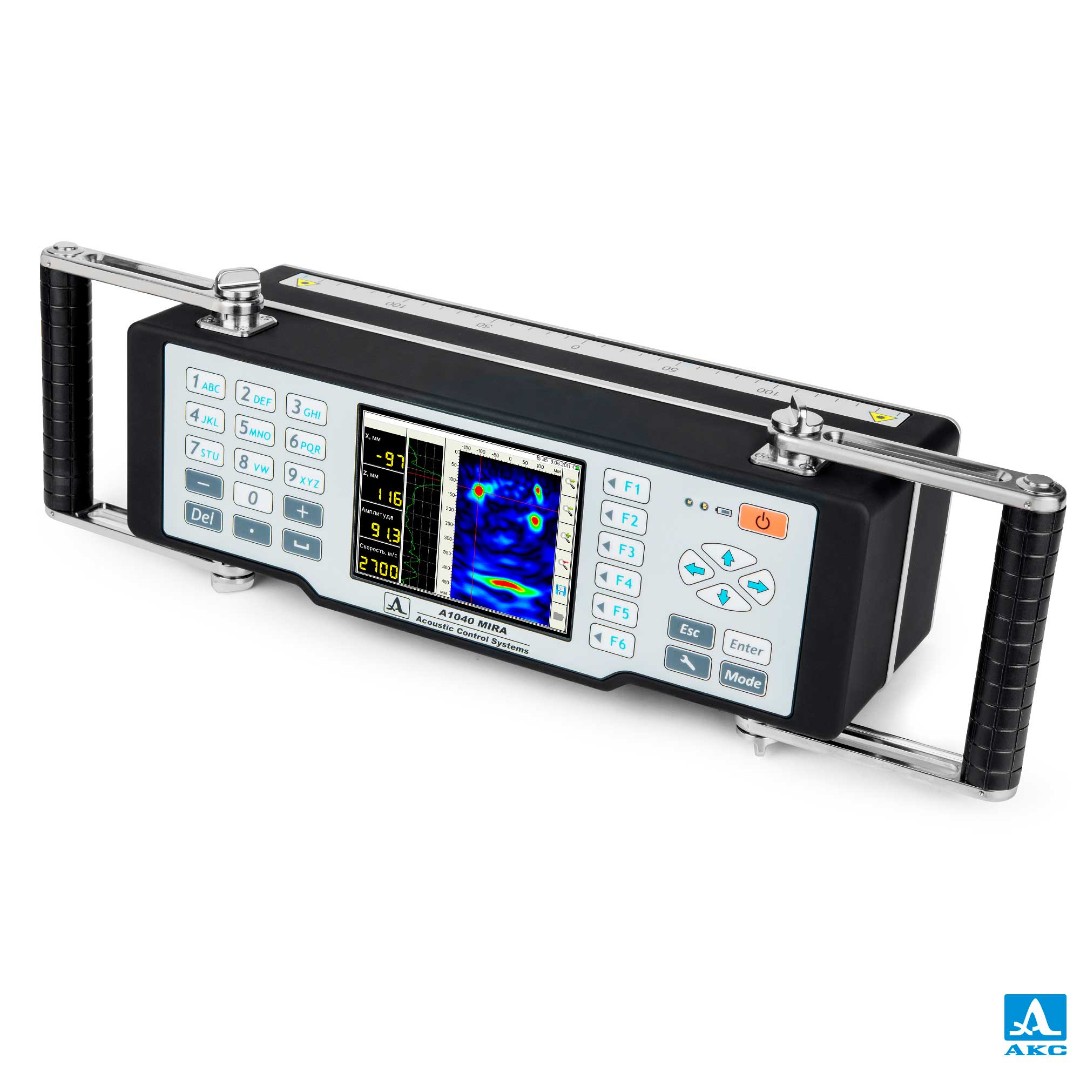

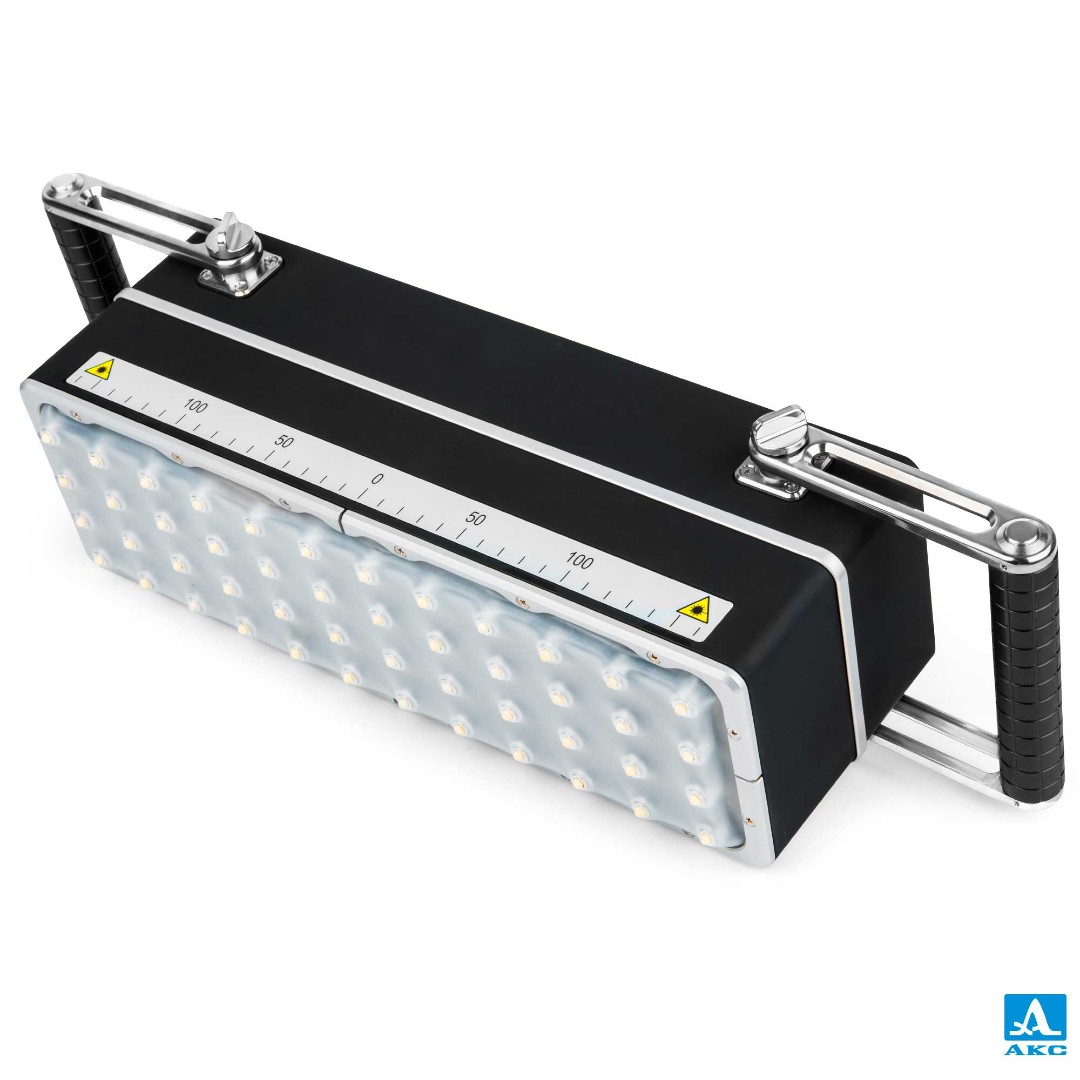

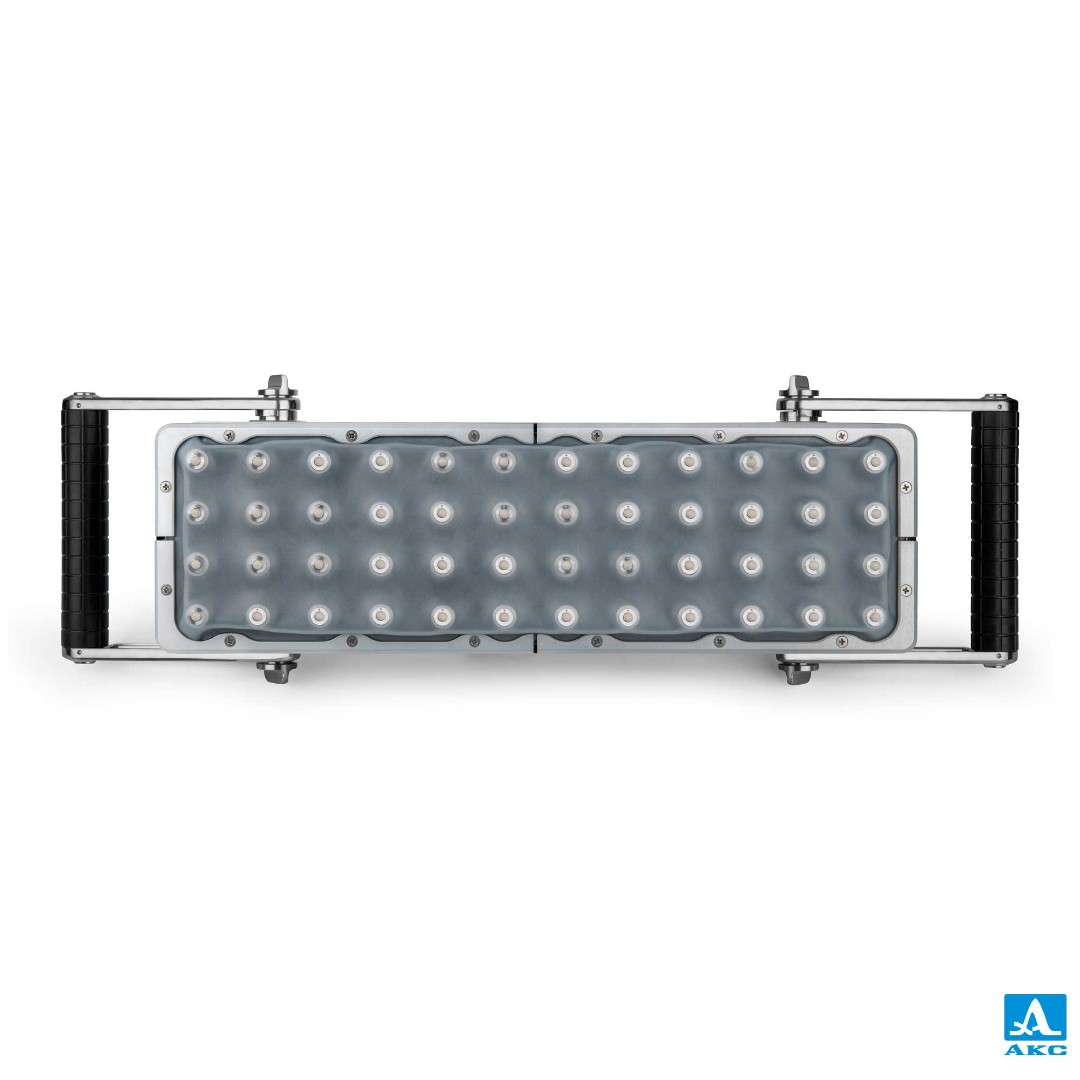

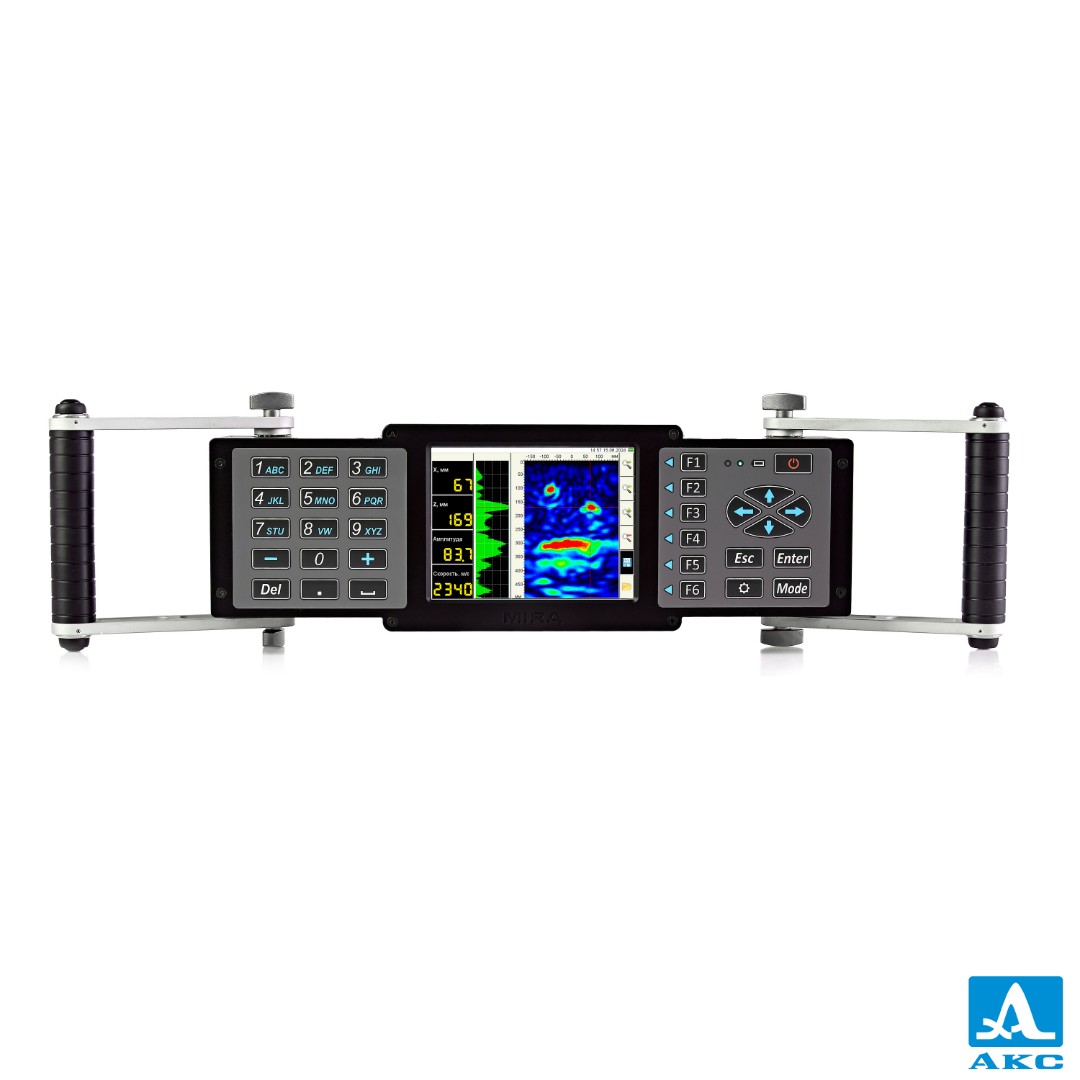

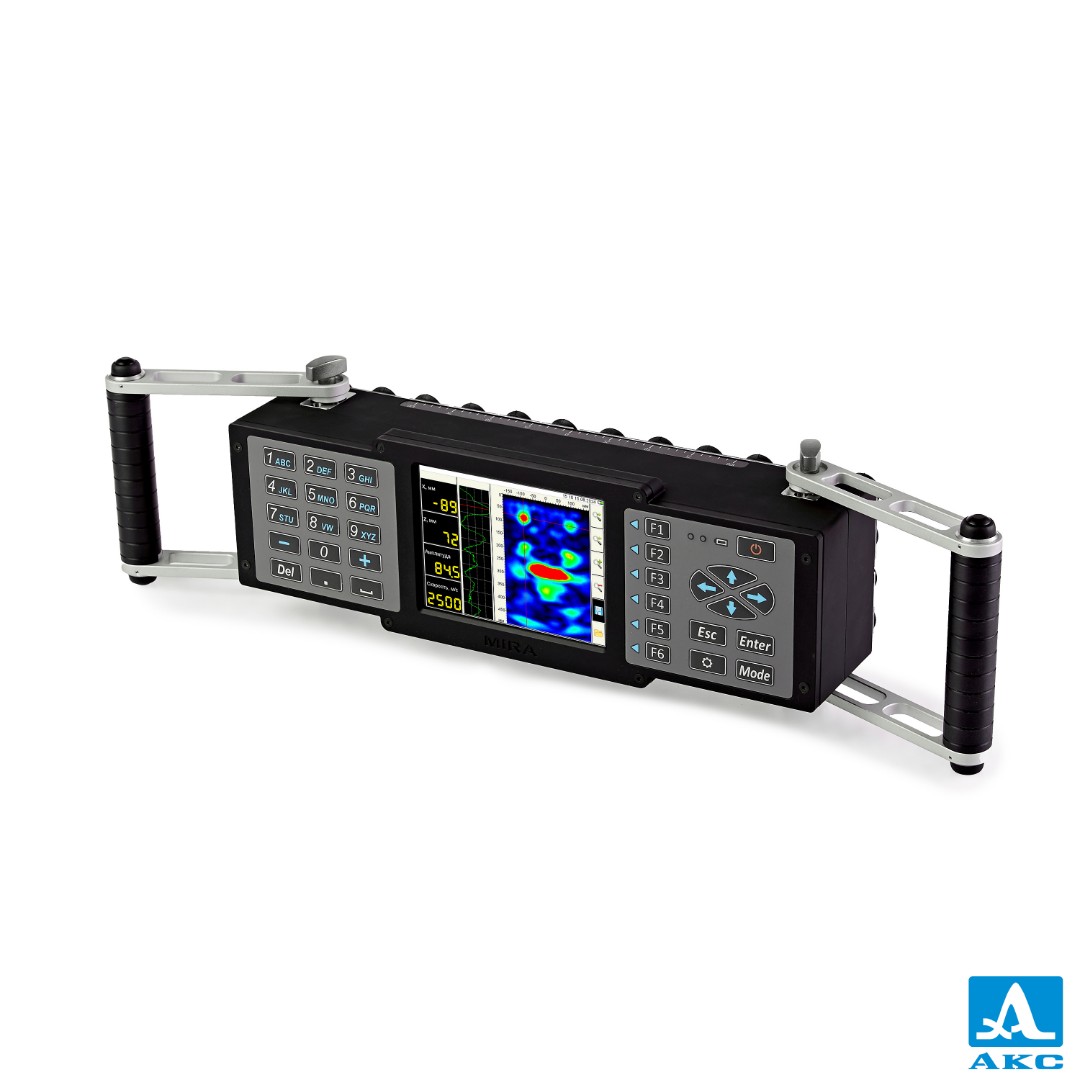

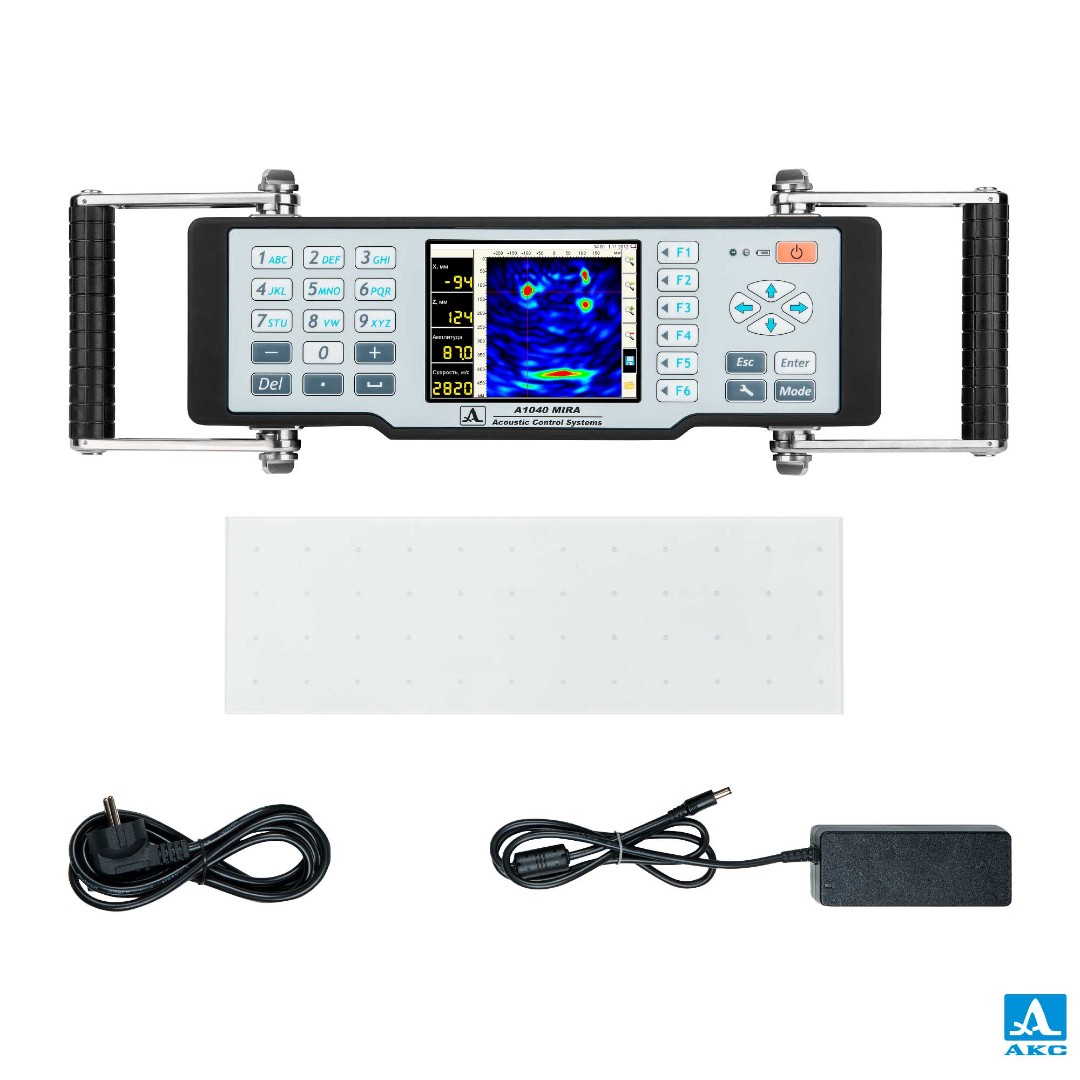

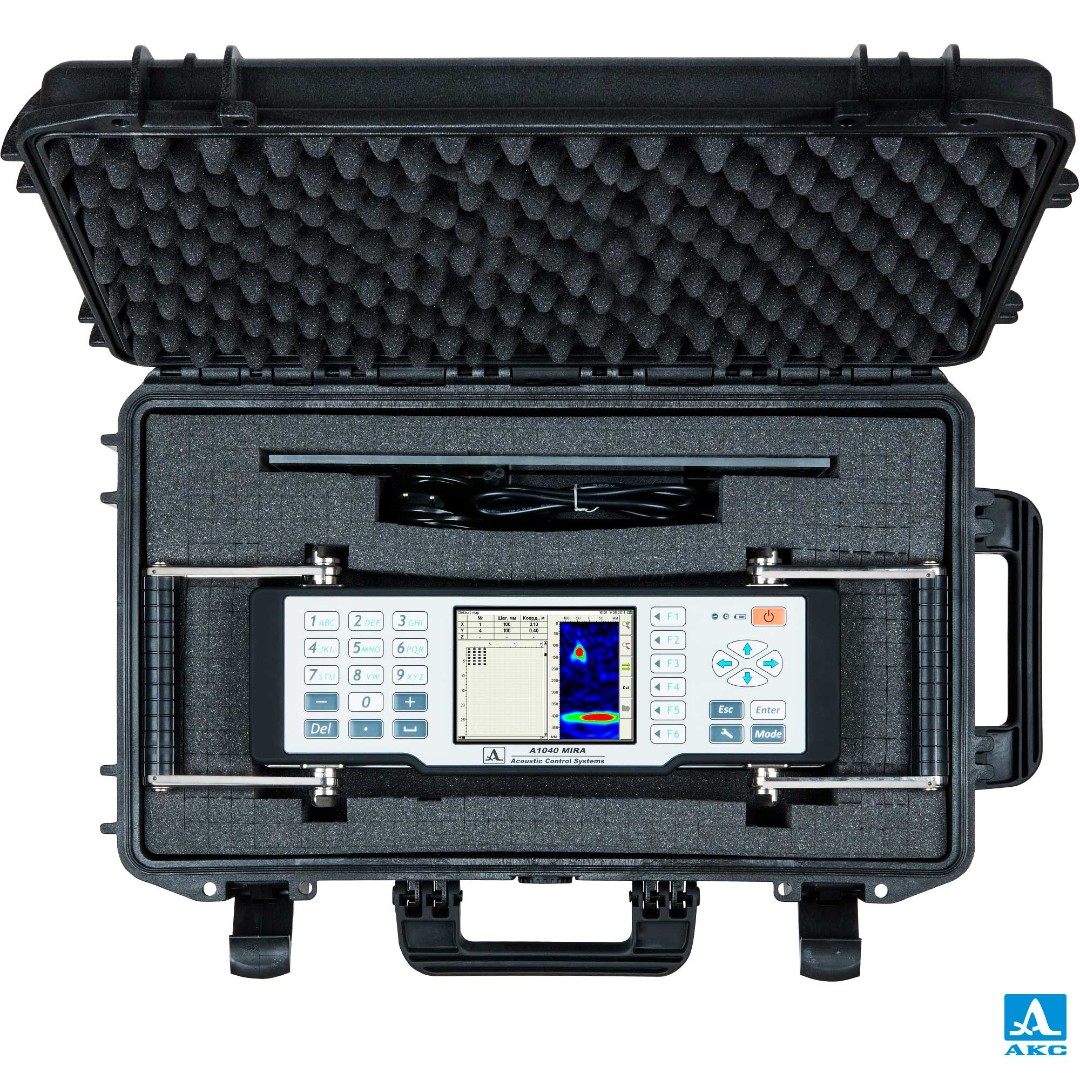

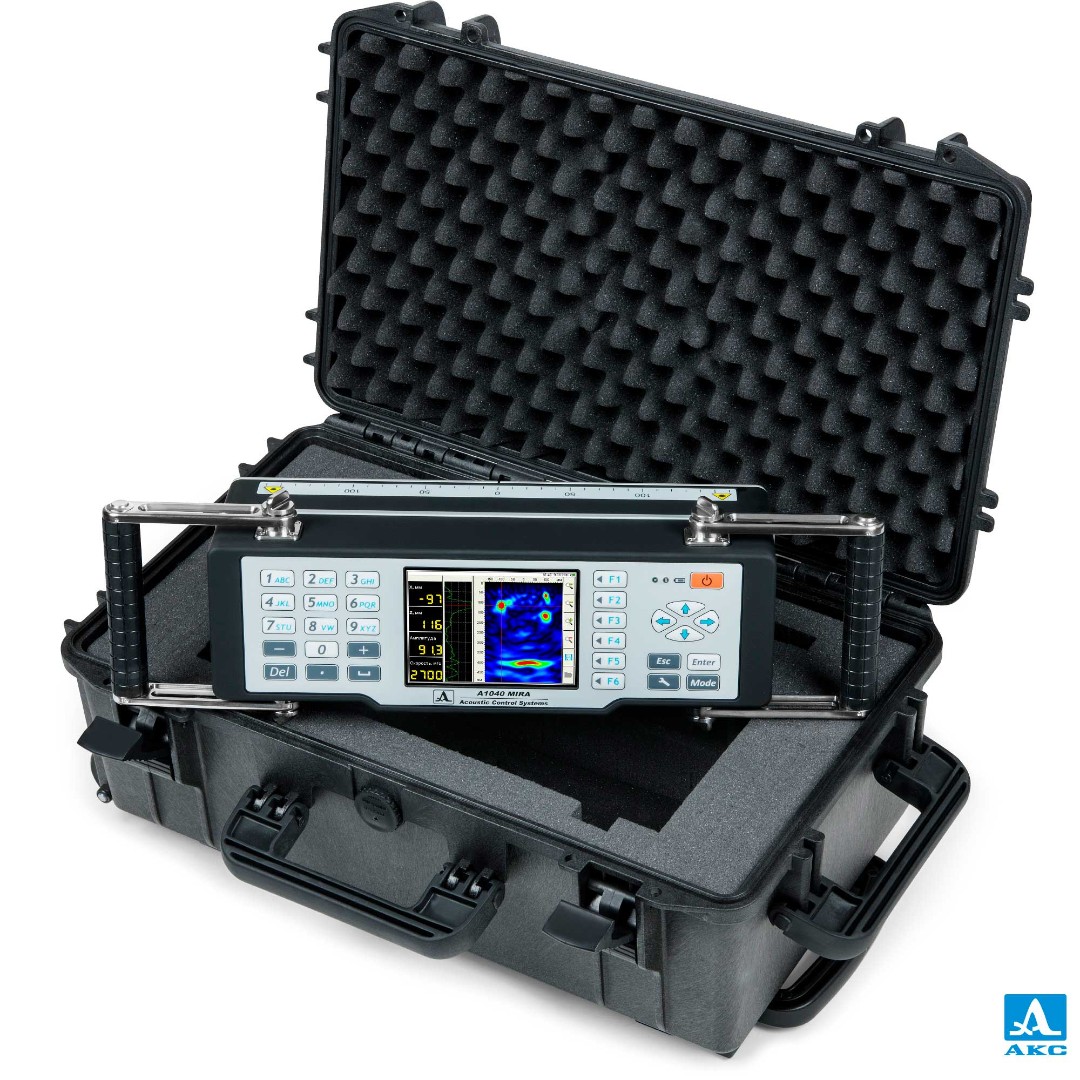

Томограф представляет собой полностью автономный измерительный блок в компактном ударопрочном корпусе, предназначенный для сбора и томографической обработки полученных данных. Измерительный блок содержит матричную антенную решетку из 48 низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Каждый преобразователь обладает прорезиненной защитой от грязи и пыли и независимым пружинным подвесом, что позволяет проводить ультразвуковой контроль объектов с неровными поверхностями. Номинальная рабочая частота решетки 50 кГц.
В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля и позволяют оператору соблюдать шаг перестановки антенного устройства.
Малогабаритный легкий корпус и переставляемая ручка обеспечивают применение прибора на горизонтальных, вертикальных и потолочных поверхностях. Для определения координат расположения дефектов относительно антенного устройства служит нанесенная в нижней части корпуса измерительная шкала.

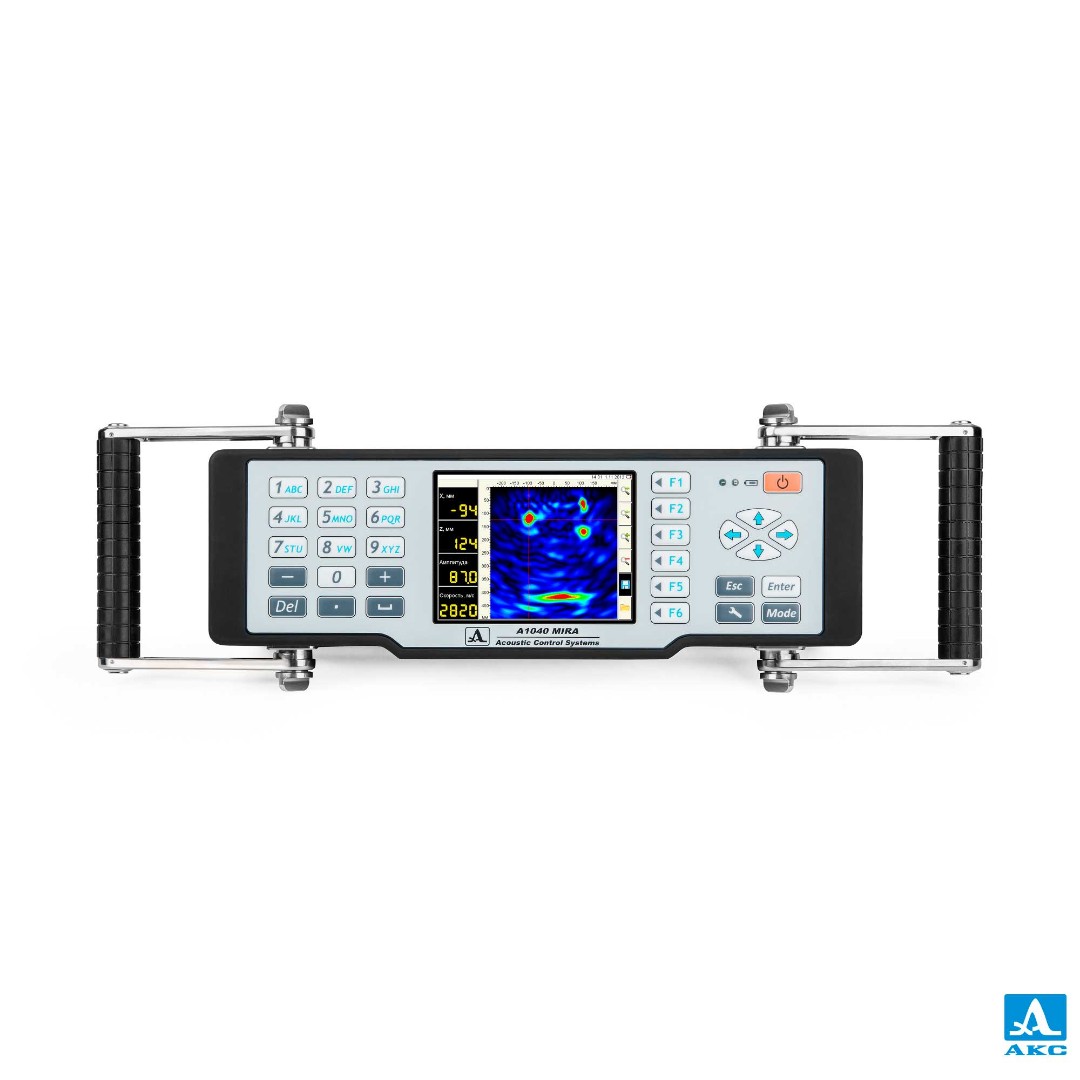

Большой и яркий TFT-дисплей и клавиатура позволяют настраивать прибор на объект контроля, выбирать режимы работы, проводить контроль, наблюдать получаемые результаты и анализировать изображения в режиме реального времени.
Существует возможность автономной работы с данными, сохраняемыми в памяти прибора, и трехмерного представления внутреннего строения объекта контроля в виде В-, С-, D-сканов любого сечения объекта с использованием внешнего компьютера.
Встроенный LiFePol аккумулятор обеспечивает продолжительность непрерывной работы томографа не менее 6 часов. Возможно питание томографа напрямую от сети переменного тока.
Обработка и представление данных на экране томографа.
Процесс сбора данных.
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства (ЦФА — цифровая фокусировка антенны).
Метод заключается в последовательном и независимом зондировании объекта контроля каждым элементом или блоком антенной решетки. Приём ультразвуковых сигналов осуществляется независимо каждым блоком антенной решетки с использованием всех принятых реализаций в раздельном режиме. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Реконструкция изображения осуществляется благодаря пространственно-временной обработке сигналов в вычислительном блоке томографа.
В результате получается образ сечения объекта контроля (В-скан), где разными цветами кодируется отражающая способность каждой точки визуализированного объема. Время сбора данных и вывода на экран образа сечения в одной позиции томографа — 4 сек.
Режимы работы.
A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.
Режим «ОБЗОР». Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-скан на глубину до 2,5 метров в бетоне и до 1 метра в железобетоне.
Режим «КАРТА». Режим предназначен для формирования массива данных в форме набора В-сканов объекта контроля при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-скан.
Режим «НАСТРОЙКА». Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля с присвоением уникального имени.
Программное обеспечение. Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере. Программа обеспечивает считывание данных из прибора и представление их в виде томограмм и в 3-мерном объемном виде. Для каждого отражателя можно определить координаты его залегания в объекте контроля.
Примеры использования.
Участок контурной стены здания толщиной 600 мм, класс B40. Вертикальная арматура PF2 Ø20 A500C, шаг каркасов 200 мм. Горизонтальная рабочая арматура Ø20 A500C с шагом 200 мм. Определение донного сигнала на глубине 600 мм, подтверждающего толщину объекта. Обнаружение верхнего и нижнего слоев арматуры и оценка координат глубины залегания.
Кольцевая стена здания толщиной 1100 мм, класс B60. 8 слоев вертикальной арматуры пространственного армоблока RW166 Ø18 A500C с шагом 100 мм по глубине и шагом каркасов по длине конструкции 200 мм. Горизонтальная арматура Ø18 A500C с шагом по высоте 200 мм. Определение донного сигнала на глубине 1100 мм, обнаружение 5 слоев вертикальной арматуры и оценка координат глубины залегания. Дефектов не обнаружено.
Бетонный блок в форме лестницы состоит из трех ступеней. Протяженность каждой ступени вдоль линии сканирования — 500 мм, общая протяженность объекта — 1500 мм, толщины ступеней — 210, 330 и 450 мм, шаг сканирования — 50 мм, скорость при калибровке — 2872 м/с, глубина полосы контроля — 1000 мм, ширина полосы контроля — 500 мм.
При контроле железобетонных тюбингов выявлялись пустоты, песок и заобделочный раствор. Сканирование выполнялось по окружности с вертикальным расположением антенного устройства А1040М и шагом 50 мм. Методика контроля включала прозвучивание эхо-методом, получение образа сечения тюбингов и определение наличия пустот и песка по донным сигналам.
При исследовании бетонной плиты моста толщина плиты составляла от 5 до 10 см, количество слоев арматуры — 5–7. С помощью томографа удалось измерить толщину бетонной плиты в диапазоне до 100 мм и обнаружить зоны, предположительно связанные с плохим контактом между бетоном и арматурой или непроливом бетона.
