Образцы шероховатости ОШС-Р параметр Ra

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S
  Диапазон измерений	0.4–12.5, 0.63–20
  Точность	−17…+12, 4, 9
  Способ обработки	Расточка
  Форма образца	Цилиндрическая вогнутая
  Материал образцов	СТ45: сталь конструкционная углеродистая качественная
  Влажность	≤98%
  Средний срок службы	5 лет

• Описание

  Основные сведения. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

  Назначение. Образцы шероховатости поверхности (сравнения) модификации В7-1833 по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после или в процессе обработки на металлорежущих станках методом визуального сравнения или осязания. Они применяются при контроле обрабатываемых деталей, труднодоступных поверхностей, при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

  ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (Т), расточка (Р), строгание (С), шлифование периферией круга (ШП, ШЦ, ШЦВ), точение торцовое (ТТ), фрезерование (ФЦ, ФТ, ФТП), шлифование торцовое (ШТ), шлифование чашеобразным кругом (ШЧ), полирование (ПП, ПЦ).

  Материал образцов — сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию образцы изготавливаются из СТ45: конструкционной углеродистой качественной стали. По запросу образцы могут быть изготовлены из чугуна, латуни, алюминия или меди.

  Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra. Дополнительно поверхность образцов можно оценивать параметрами Rz, Rmax, Sm, S и другими параметрами, значения которых не нормируются и приводятся как справочные по результатам измерений.

  Порядок работы. Контроль шероховатости поверхности детали по параметру Ra или Rz производится путём сравнения с образцом визуально и на ощупь, проводя ногтем вдоль линии максимальной шероховатости поверхности. Подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости которого соответствует значению параметра контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости детали не превышает номинальное значение подобранного образца.

  Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками — 2 года.

  Обозначение и заказ. Образцы поставляются наборами из 6 шт. с различными номинальными значениями Ra, возможна поставка отдельных образцов. Пример обозначения образца: «Образец шероховатости 0,4 Т, СТАЛЬ». Пример обозначения набора: «Набор ОШС-Т: 0,4; 0,8; 1,6; 3,2; 6,3; 12,5».

  Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца. Заказ образцов производится с обозначением типа образцов.

  Срок изготовления. 30 дней при отсутствии на складе. Все наборы поставляются со свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

  Изготовлены на московском инструментальном заводе «Калибр», который разработал и выпускал их с 1932 г.

  Справочные материалы. Для контроля шероховатости поверхности используются качественный метод сравнения с образцами ОШС или ОЧП и количественный метод с использованием контактных и бесконтактных приборов.

  При качественном контроле проводится сравнение шероховатости образца из набора и поверхности испытуемого изделия путём визуального осмотра и на ощупь. Визуальный осмотр позволяет достаточно точно дать характеристику поверхностного слоя при значениях Ra=0,6…0,8 мкм и выше.

  Метрологические и технические характеристики. Образцы воспроизводят способы механической обработки: точение, расточку, цилиндрическое и торцовое фрезерование, шлифование периферией круга и торцовое точение. Формы образцов: плоская, цилиндрическая выпуклая и цилиндрическая вогнутая. Расположение неровностей — прямолинейное. Образцы характеризуют особенности только воспроизводимого способа обработки. ФЦ временно не изготавливается и недоступен для заказа.

  Условия эксплуатации. Температура окружающей среды -20…+40 °С, влажность ≤98%. Масса одного образца ≤0,05 кг, размеры ≥30*20*5 мм, средний срок службы 5 лет.

  Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ и ФТ и 4% для Т, ТТ и Р.

  Различные технологические процессы обеспечивают получение поверхностей разных классов чистоты. Один и тот же класс чистоты может быть получен различными технологическими процессами; принадлежность поверхностей к одному классу чистоты не является достаточной для заключения об идентичности поведения деталей при эксплуатации.

  • Ограничительные и соединительные поверхности — Ra=20…2,5 мкм, Rz=80…10 мкм.
  • Установочные поверхности — Ra=20…2,5 мкм, Rz=80…10 мкм.
  • Рабочие поверхности — Ra=2,5…0,16 мкм, Rz=10…0,8 мкм.
  • Специальные поверхности — Ra=5,0…1,25 мкм, Rz=20…6,3 мкм; для органов управления — Ra=0,63…0,08 мкм, Rz=3,2…0,4 мкм.

• Документы

  • Образцы шероховатости поверхности (сравнения) модификации В7-1833. Паспорт — 2024
  • Свидетельство об утверждении типа средств измерений 76029-19. Образцы шероховатости поверхности (сравнения) В7-1833
  • Описание типа средства измерений 76029-19. Образцы шероховатости поверхности (сравнения) В7-1833
  • Методика поверки образцов шероховатости поверхности (сравнения) В7-1833 — ГРСИ-76029_19
  • Свидетельство о регистрации в реестре средств измерений ОАО «РЖД» МТ 060.2024. Образцы шероховатости поверхности (сравнения) модификации В7-1833
  • Казахстан. Сертификат о признании утверждения типа средств измерений — Образцы шероховатости поверхности (сравнения) В7-1833
  • (KZ) Қазақстан — Өлшем құралдарының типін бекітуді тану туралы сертификат — Модификацияның беткі кедір-бұдыр үлгілері (салыстыру) В7-1833
  • Образцы шероховатости поверхности (сравнения) В7-1833. Справка о прослеживаемости средства измерений к национальному первичному эталону
  • ГОСТ 2789-73 Образцы шероховатости поверхности (сравнения). Технические условия.
  • 2024-06-10 Свидетельство о поверке и протокол поверки с приложениями образцов шероховатости поверхности В7_1833 по параметрам Ra

• Комплектация

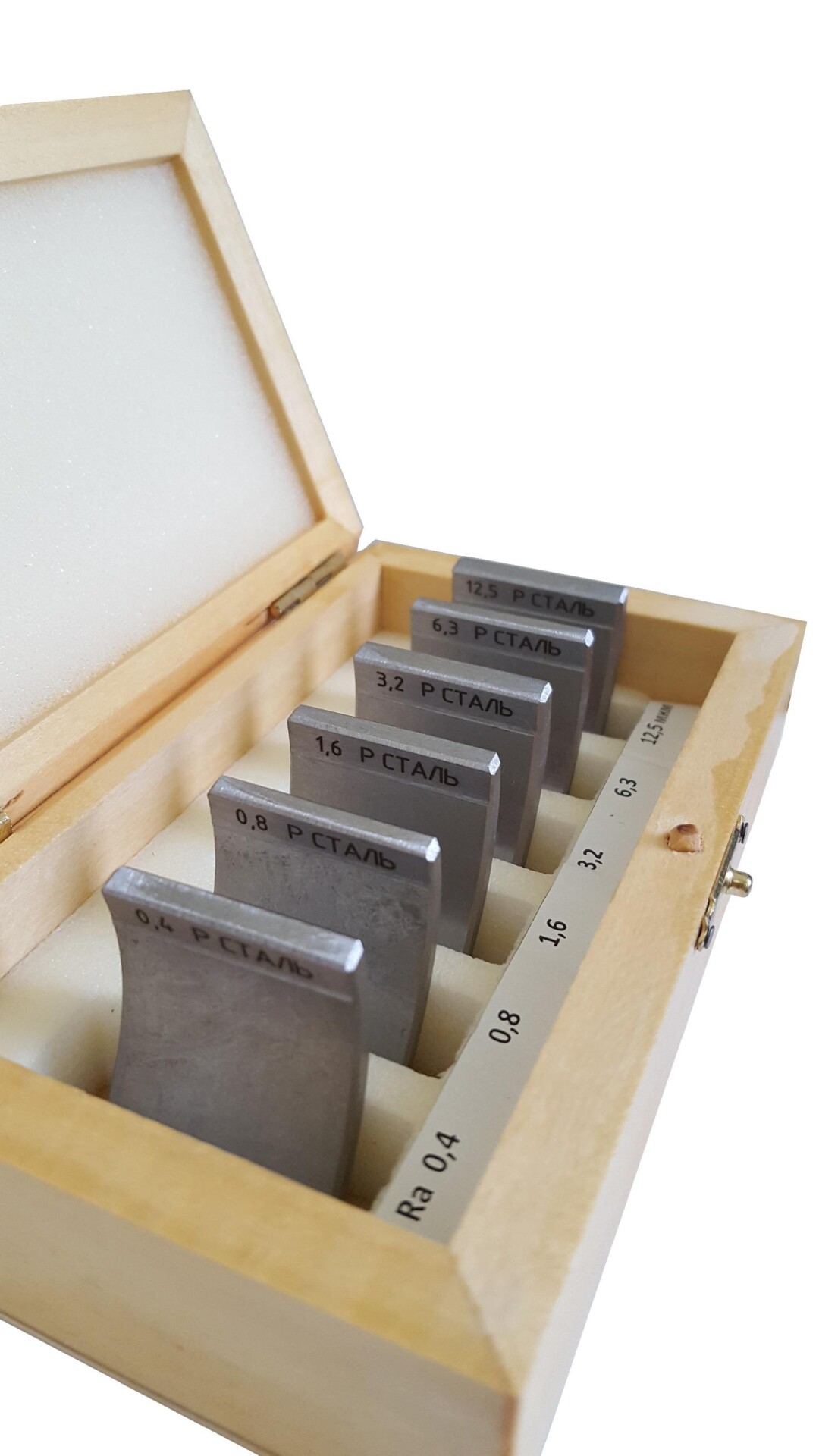

  Набор с поверкой.

  • Образец Ra = 0,4 мкм — 1 шт.
  • Образец Ra = 0,8 мкм — 1 шт.
  • Образец Ra = 1,6 мкм — 1 шт.
  • Образец Ra = 3,2 мкм — 1 шт.
  • Образец Ra = 6,3 мкм — 1 шт.
  • Образец Ra = 12,5 мкм — 1 шт.
  • Футляр — 1 шт.
  • Паспорт — 1 шт.

  Набор с калибровкой.

  • Образец Ra = 0,63 мкм — 1 шт.
  • Образец Ra = 1,25 мкм — 1 шт.
  • Образец Ra = 2,5 мкм — 1 шт.
  • Образец Ra = 5 мкм — 1 шт.
  • Образец Ra = 10 мкм — 1 шт.
  • Образец Ra = 20 мкм — 1 шт.
  • Футляр — 1 шт.
  • Паспорт — 1 шт.
  • Свидетельство о калибровке — 1 шт.
