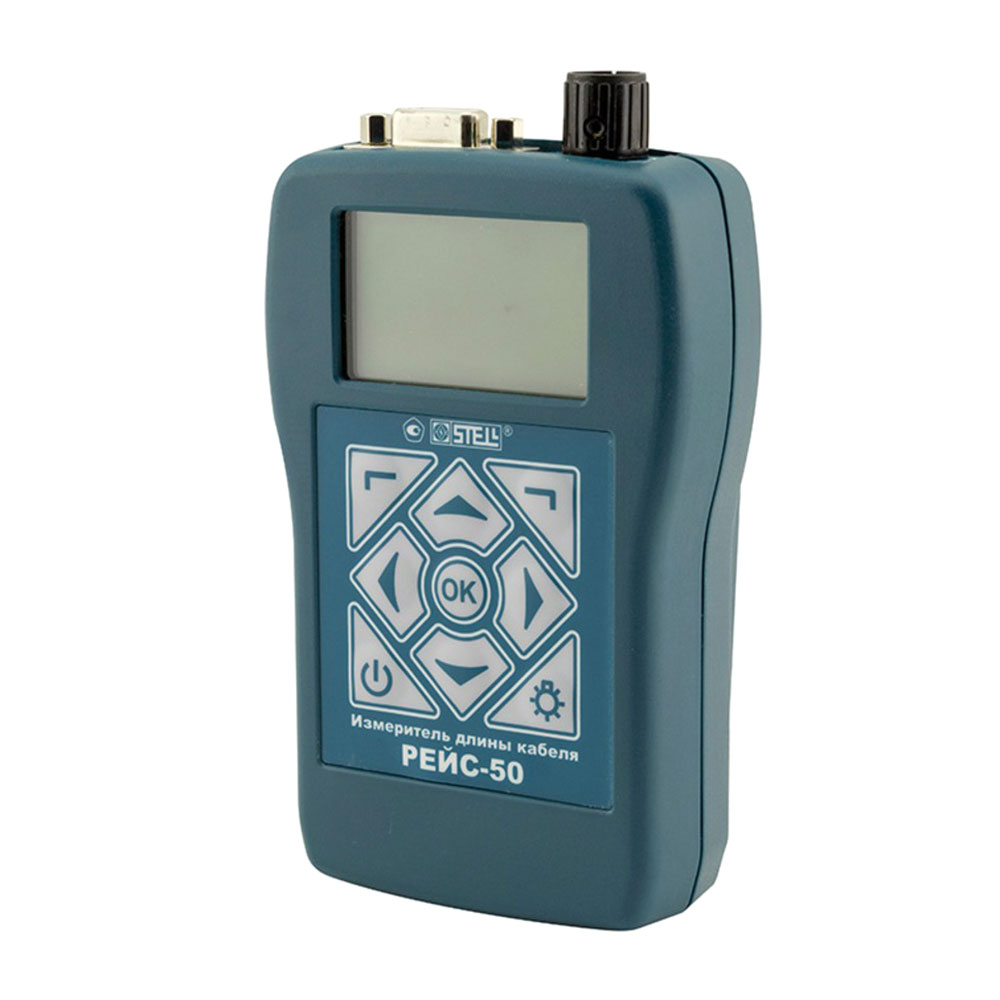

РЕЙС-50 — измеритель длины кабеля

Описание

Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, разработан фирмой СТЭЛЛ для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов.

При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами — измерителями.

Поэтому в приборе РЕЙС-50 фирмой СТЭЛЛ использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 — это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR — метод) и прибор, работающий по методу измерения сопротивления проводников (DC — метод).

TDR-метод

При использовании TDR-метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону — к началу кабеля (точке подключения прибора).

По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).

По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

TDR-метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.

При TDR-методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.

Однако TDR-метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).

Разрабатывая прибор РЕЙС-50 мы учли, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR-методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.

Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR-методом реализован экспертный (ручной) режим рефлектометра.

В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.

DC-метод

При использовании DC-метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC-метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).

При измерении длины кабеля DC-методом прибор лучше подключать сразу к обоим концам жилы кабеля.

Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля.

В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.

При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.

Таким образом, при DC-методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR-методе достаточно доступа только с одного конца.

Основные области применения измерителя РЕЙС-50

• Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
• Измерение длины кабелей и проводов при торговле ими.
• Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т.п.
• Прокладка сетей кабельного телевидения и компьютерных сетей.
• Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции.

Дополнительные области применения измерителя РЕЙС-50

• Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
• Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
• Прозвонка электрических цепей.

Отличительные особенности измерителя РЕЙС-50

Максимальная автоматизация измерений

Перед измерением длины кабеля оператору необходимо подключить ко входу прибора один из присоединительных кабелей, входящих в комплект поставки, и метод измерения будет установлен автоматически.

Если Вы выбрали для измерения длины кабеля TDR-метод, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам установить коэффициент укорочения кабеля, или выбрать его из таблицы.

На случай, если коэффициент укорочения измеряемого кабеля Вам неизвестен, в приборе предусмотрена возможность экспериментального определения коэффициента укорочения по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

Если Вами выбран DC-метод измерения длины кабеля, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам указать материал жилы (Медь или Алюминий) и погонные параметры жилы кабеля (или проводника) такие как: погонное сопротивление, диаметр или AWG.

После этого измерение длины кабеля (провода) прибор выполнит автоматически и высветит длину кабеля крупными цифрами на экране прибора.

За счет максимальной автоматизации измерений прибор РЕЙС-50 позволяет выполнить измерение длины кабеля с удивительной простотой.

Если Вы захотите воспользоваться прибором РЕЙС-50 как обычным универсальным рефлектометром, то Вам достаточно перейти в ручной режим.

Анализируя рефлектограмму можно определить замкнут или разомкнут другой конец кабеля и при помощи двух специальных вертикальных подвижных курсоров измерить длину кабеля, сохранить рефлектограмму в памяти, сравнить ее с ранее измеренной и т.д.

Прибор РЕЙС-50 позволяет установливать, измерять и сохранять в памяти не коэффициенты укорочения (КУ) кабелей. При измерении кабелей зарубежного производства вместо коэффициента укорочения можно установить фактор скорости (VOP) или половину скорости распространения импульсного сигнала (V/2).

В приборе РЕЙС-50 реализованы все возможности полноценного импульсного рефлектометра.

Минимальные размеры и вес

Измеритель длины кабелей РЕЙС-50 является самым малогабаритным и легким из всех приборов данного класса, как зарубежных так и отечественных.

Практически РЕЙС-50 — это миниатюрный прибор, который можно положить даже в маленький карман.

Это очень удобно как при работе в стесненных условиях, например в переполненном складе, так и на открытой площадке, а также при прокладке кабелей, как летом так и зимой, при ярком солнечном свете и в темноте.

Полноценный графический LCD — экран с управляемой подсветкой

Несмотря на малые габариты прибор РЕЙС-50 оснащен достаточно крупным (для данного корпуса) жидкокристаллическим экраном с разрешением 128х64 пикселей.

Такой экран обеспечивает полноценную индикацию всех режимов и параметров прибора в автоматическом режиме измерения, так и в экспертном (ручном) режиме при TDR-методе.

При этом в автоматическом режиме отображаются все режимы измерения, параметры и крупным шрифтом — результат измерения длины.

В ручном режиме отображаются все параметры и режимы работы прибора, а также рефлектограмма измеряемого кабеля и измерительные курсоры.

Для удобства работы в разных условиях освещенности предусмотрено включение подсветки экрана с регулировкой уровня подсветки. Подсветка экрана включается с клавиатуры и позволяет выбрать несколько уровней яркости.

Малое энергопотребление

В приборе РЕЙС-50 использованы новые технические решения и приняты все возможные меры для сокращения энергопотребления. В результате достигнута очень низкая средняя потребляемая мощность, которая составила всего 0,3 Вт.

Питается прибор от 4-х аккумуляторов типоразмера ААА. Вместо аккумуляторов можно использовать батареи типоразмера ААА.

Для подзарядки аккумуляторов можно использовать три источника: USB порт компьютера, сетевой блок питания с выходным мини-USB разъемом (входит в комплект поставки), блок питания от бортовой сети автомобиля через прикуриватель (в комплект поставки прибора не входит, но можно заказать у нас как дополнительный аксесуар).

Сертификат и связь с компьютером

Прибор РЕЙС-50 имеет свидетельство об утверждении типа средства измерения (сертификат) и внесен в российский Госреестр средств измерения.

Прибор РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования.

Встроенная память данных и результатов измерений

В приборе РЕЙС-50 предусмотрена возможность сохранения измеренных значений длин кабелей (в TDR и DC-методах), коэффициентов укорочения, погонных параметров кабелей и рефлектограмм кабелей во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

Достоинства измерителя РЕЙС-50

Несомненными достоинствами прибора РЕЙС-50 перед аналогичными приборами как зарубежных, так и отечественных производителей (сравнивались 10 приборов зарубежного и отечественного производства разных фирм, в том числе экспериментальные сравнения) являются следующие: только в приборе РЕЙС-50 реализованы автоматические режимы измерения длины кабеля двумя методами:

• TDR и DC;
• только РЕЙС-50 имеет самое высокое разрешение по длине;
• только РЕЙС-50 при указанных возможностях и параметрах имеет очень низкую потребляемую мощность;
• прибор РЕЙС-50 имеет: самые малые габаритные размеры при относительно большом экране, самый минимальный вес, невысокую цену.
