Рентгенолюминесцентный сепаратор ЛС-20-05Л

В наличии

Рентгенолюминесцентный сепаратор предназначен для обогащения мокрой и сухой алмазосодержащей руды крупностью -20 +5 мм.

Сепаратор использует различие люминесцентных свойств алмазов и сопутствующих минералов, обеспечивая повышенное извлечение слаболюминесцирующих алмазов. Состоит из сортировочной машины и стойки автоматического управления.

Задать вопрос
Поделиться

Технические характеристики

Класс крупности, мм	-10 +5, -20 +10
Производительность, т/ч	25, 45
Выход на 1 отсечку, кг	0.2, 0.4
Извлечение, не менее, %	99
Тип материала	мокрый/сухой
Подача материала	гравитационный
Транспортный канал	1
Рентгеновская трубка	1
Фотоприёмное устройство	16
Мощность, Вт	6
Расход воды технического качества, л/мин	30
Расход питьевой воды, л/мин	12
Расход сжатого воздуха на одну отсечку, л	0,48
Расход сжатого воздуха при номинальной производительности, л/мин	30

Описание
Сепаратор ЛС-20-05Л предназначен для обогащения мокрой и сухой исходной алмазосодержащей руды крупностью -20 +5 мм.

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов. Характеризуется повышенной кондицией концентрата и повышенным извлечением слаболюминесцирующих алмазов и алмазов 2-го типа по сравнению с другими аналогичными моделями.

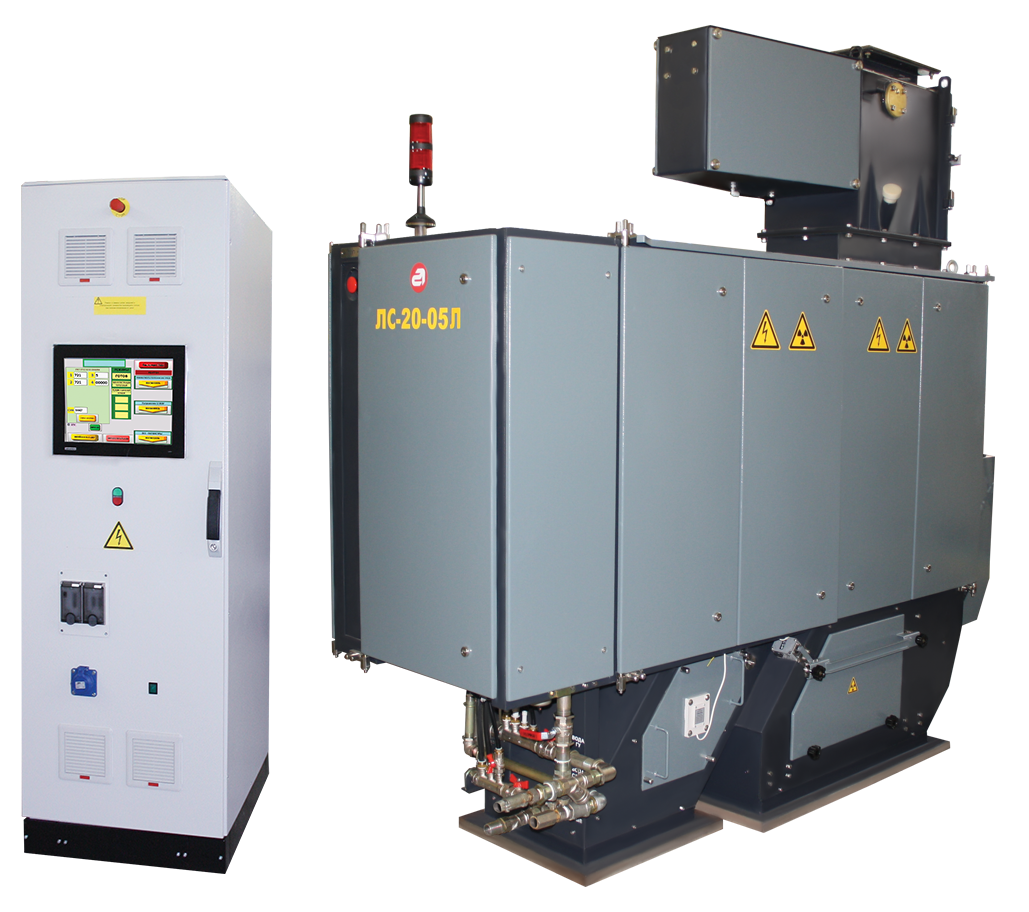

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Опции.

Имитаторы для алмазной промышленности. Имитаторы предназначены для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

Контейнерное исполнение. По дополнительному запросу сепаратор и комплексное периферийное оборудование поставляются в составе контейнерной установки. Контейнерная установка представляет собой мобильное здание в металлическом исполнении контейнерного типа, без ходовой части, для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки.
- цельносварной металлический корпус;
- система электроснабжения;
- система поддержания микроклимата;
- система охранно-пожарной сигнализации и автоматического пожаротушения;
- система освещения;
- система водяного охлаждения;
- система подачи воздуха;
- бункер подачи руды.
Интеграция с АСУ ТП. Сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU. В зависимости от требований системы управления фабрикой возможна дополнительная установка предварительно настроенного конвертера для работы в сетях ProfiNet и поддержки протокола Modbus TCP.

Оснащение дополнительной футеровкой. Дооснащение сепараторов износостойкой футеровкой позволяет защитить внутренние элементы сортировочной машины от механических повреждений и увеличить их срок службы. Футеровка изготавливается из сверхвысокомолекулярного полиэтилена или алюмооксидной керамики; тип материала зависит от зоны нанесения.

Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров. Она позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по каналу RS232 и отображает ее на экране. Каждая строка таблицы соответствует одному сигналу люминесценции минерала в одном канале, которому присваивается порядковый номер.
