Описание
| Производитель: | Сhauvin Аrnoux, Франция |
| Номер в реестре СИ | 61209-15 |
| Гарантия | 12 месяцев |

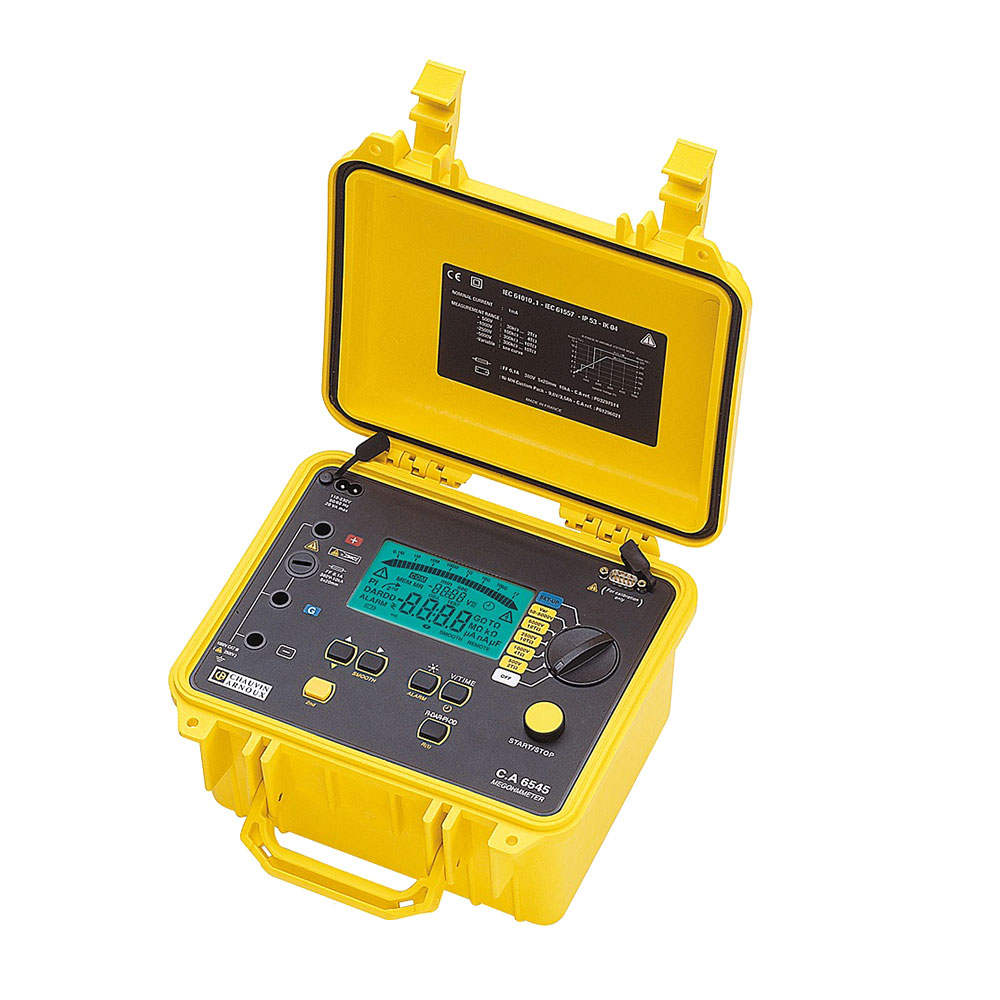

Мегаомметр C.A 6545 благодаря своему прочному корпусу, пригоден для работ в полевых условиях и на производстве, обеспечивает высококачественный и точный контроль изоляции.
Прибор имеет встроенный микропроцессор и позволяет измерять сопротивление изоляции до 10 ТОм при постоянном и переменном тестовом напряжении до 5 кВ, измерять емкость до 50 мкФ и остаточный ток до 3 мА.
Мегаомметр С.А 6545 поставляется вместе с сумкой, в которой находятся принадлежности, призванные сделать работу профессионала максимально эффективной. Зажимы и штеккеры надежно изолированы. Длина измерительных проводов 3 м (можно дополнительно заказать провода длиной 8 и 15 м). Имеется измерительный 3-х метровый защитный электрод для устранения влияния токов утечки.
Особенности мегаомметра С.А 6545
- Верхний предел измерений до 10 Том.
- Измерение емкости конденсаторов до 49,99 мкФ.
- Измерение токов утечки до 3000 мкА.
- Большой ЖК-дисплей с подсветкой, цифровое и аналоговое отображение.
- Построение графика R(t).
- Контроль измерений во времени.
- Исключение тестовых напряжений.
- Функция сглаживания.
- Установка предупредительного сигнала.
- 4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В.
- Установка тестового напряжения в диапазоне 50…5100 В с шагом 10 или 100 В.
- Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).
Дополнительные функции мегаомметра С.А 6545
- Цифровая фильтрация при измерении сопротивления изоляции.
- Автоматическое измерение напряжения во всех режимах.
- Автоматическая регистрация внешнего напряжения.
- Программирование порога для каждой величины и сигнал при выходе за пределы.
- Управление продолжительностью измерения.
- Защита плавкими предохранителями и регистрация их неисправности.
- Автоматический разряд остаточного напряжения.
- Индикация разряда и автоматическое выключение батарей.
- Часы реального времени.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Мегаомметр C.A 6545 | 1 шт. |
| 2 | Сумка для переноски | 1 шт. |
| 3 | Провода с высоковольтным штекером длиной 3 м с большими зажимами типа «крокодил» (один из которых с усиленной изоляцией) | 3 шт. |
| 4 | Провод со штекером с обратным подключением, 35 см | 1 шт. |
| 5 | Шнур питания | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательный сигнал постоянного тока | 500; 1000; 2500; 5000 В |
| Диапазон измерения | 7 диапазонов авто; 40 ГОм…10 ТОм |
| Основная погрешность | ниже 400 ГОм ±5% +3 ед.; выше 400 ГОм ±15% +10 ед. |
| Дополнительно от температуры | 1% +1 ед. |
| Сила тока утечки | |
| Диапазон измерения | 0,25…10 нА; 10…100 нА; 100 нА…1 мА; 1…3 мА |
| Основная погрешность | ±15% +10 ед.; ±15%; 5%; 10% |
| Дополнительно от температуры | 0,3% +1 ед. |
| Напряжение постоянного/переменного тока | |
| Диапазон измерения | 4 диапазона авто 1…5100 В |
| Основная погрешность | ±1% +5 ед. ниже 100 В ±1% +1 ед. выше 100 В |
| Дополнительно от температуры | 0,3% +1 ед. |
| Емкость | |
| Диапазон измерения | 5 нФ…5 мкФ |
| Основная погрешность | ±10% +1 ед. |
| Дополнительно от температуры | 0,3% +1 ед. |
| Общие характеристики | |
| Рабочие условия | -10…+55°C, влажность ≤80% при 40°C |
| Питание | аккумулятор с встроенным зарядным устройством 85…265 В |
| Исполнение | ударопрочный изолированный корпус |
| Габариты | 270х250х180 мм |
| Масса | 4,3 кг |
