Описание
| Производитель: | Россия |
| Номер реестра СИ: | 83550-21 |

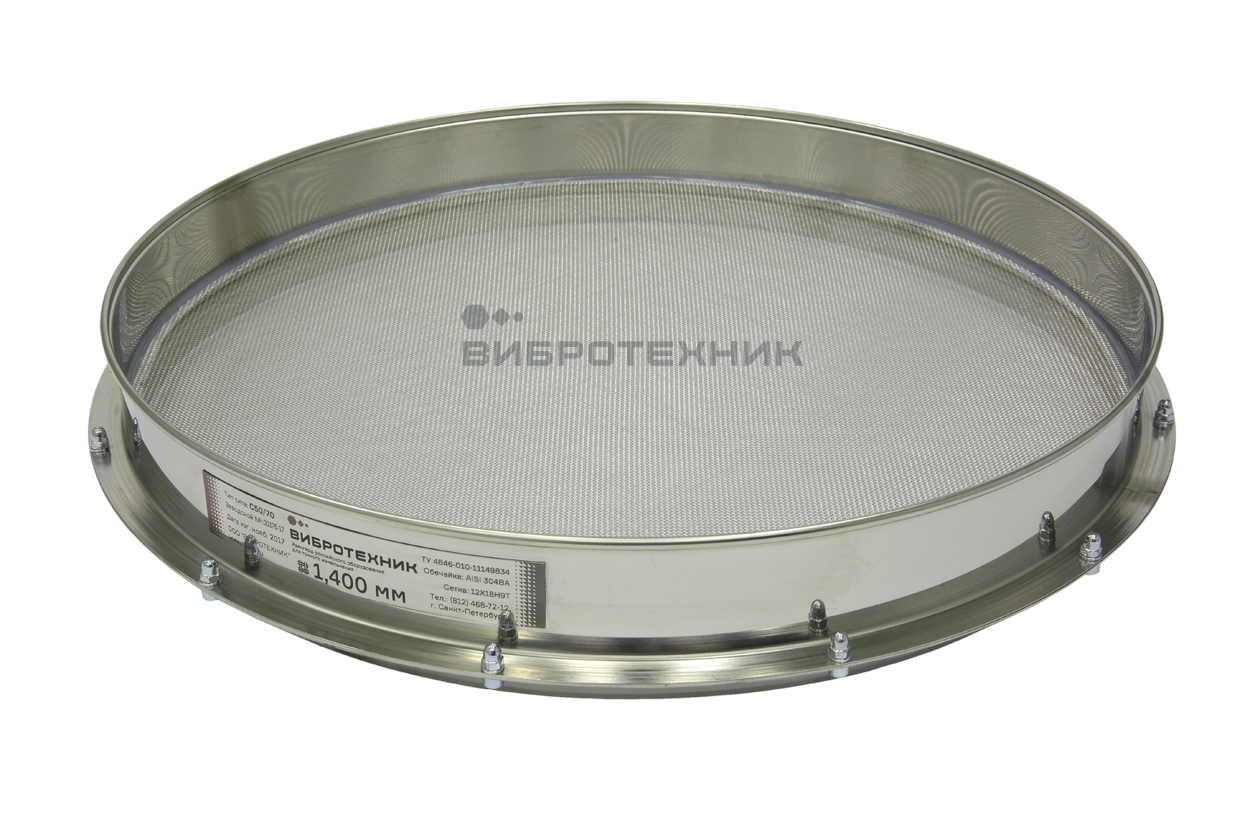

Сито лабораторное С 50/70 состоит из верхней и нижней обечаек, решета в сборе, винтов с шайбами и гайками, а также резинового уплотнительного кольца.
В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита.
Наличие в месте стыка решета в сборе с верхней обечайкой силиконового уплотнителя, исключает полости и зазоры, в которых могут скапливаться частицы материала, снижает риск заражения пробы, повышая качество ситового анализа.
Сито С 50/70 имеет разборную конструкцию, что позволяет заменить решето в сборе, при выходе его из строя.
На обечайке методом лазерной гравировки выполнен шильдик.
Резиновое уплотнительное кольцо, установленное в канавке нижней обечайки, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.
Сетка сита изготавливается из нержавеющей стали и латуни.
Перфорированное полотно сита изготавливается тремя различными способами:
- из стандартного перфорированного полотна;
- из полотна с зонной перфорацией;
- методом лазерной резки.
ПОРЯДОК РАБОТЫ
Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа.
Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать на сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.
Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30, ВП 30Т, ВПС и ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.
Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.
Отрасли применения:
Технические характеристики
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
|---|---|
| Внутренний диаметр обечайки, мм | 500 |
| Размер ячеек сетки, мм | 0,315 — 4,0 |
| Размер отверстий перфорированного полотна, мм | 0,8 — 400,0 |
| Масса сита, кг, не более | 3,2 |
| Максимальная масса навески на сито с сеткой, кг | 1 |
| Максимальная масса навески на сито с перфорированным полотном, кг | 3 |
Варианты исполнения просеивающих элементов
| СЕТКА МЕТАЛЛОТКАНАЯ ПО ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91 |
||||||||
|---|---|---|---|---|---|---|---|---|
| Размер ячейки, мм | 0,315 | 0,355 | 0,4 | 0,45 | 0,5 | 0,56 | 0,63 | 0,7 |
| Материал | н, л | н, л | н, л | н, л | н, л | л | н, л | н, л |
| Размер ячейки, мм | 0,8 | 0,9 | 1 | 1,1 | 1,2 | 1,25 | 1,4 | 1,6 |
| Материал | н, л | н, л | н, л | н | н | н, л | н | н, л |
| Размер ячейки, мм | 1,8 | 2 | 2,2 | 2,5 | 2,8 | 3,2 | 3,5 | 4 |
| Материал | н | н, л | н | н, л | н | н | н | н |
н — нержавеющая сталь, л — латунь
| ПЕРФОРИРОВАННОЕ ПОЛОТНО ПО DIN 24041, DIN 24042, ТУ 1812-001-50336739-2008, ISO 3310-2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер отверстий, мм | Диаметр | 0,8 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 5,6 |
| 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 12,5 | 13,0 | 14,0 | ||
| 15,0 | 16,0 | 17,0 | 18,75 | 20,0 | 22,5 | 25,0 | 30,0 | 31,5 | 35,0 | 40,0 | 45,0 | ||
| 50,0 | 55,0 | 60,0 | 63,0 | 70,0 | 80,0 | 87,5 | 100,0 | 125,0 | 150,0 | 200,0 | 300,0 | ||
| Сторона квадрата | 3,15 | 3,5 | 4,0 | 4,5 | 5,0 | 5,6 | 6,0 | 6,3 | 7,0 | 8,0 | 9,5 | 10,0 | |
| 11,2 | 12,0 | 12,5 | 13,0 | 15,0 | 16,0 | 18,0 | 19,0 | 20,0 | 22,4 | 25,0 | 31,5 | ||
| 31,5 | 32,0 | 34,0 | 37,5 | 40,0 | 45,0 | 50,0 | 60,0 | 63,0 | 80,0 | 120,0 | 130,0 | ||
