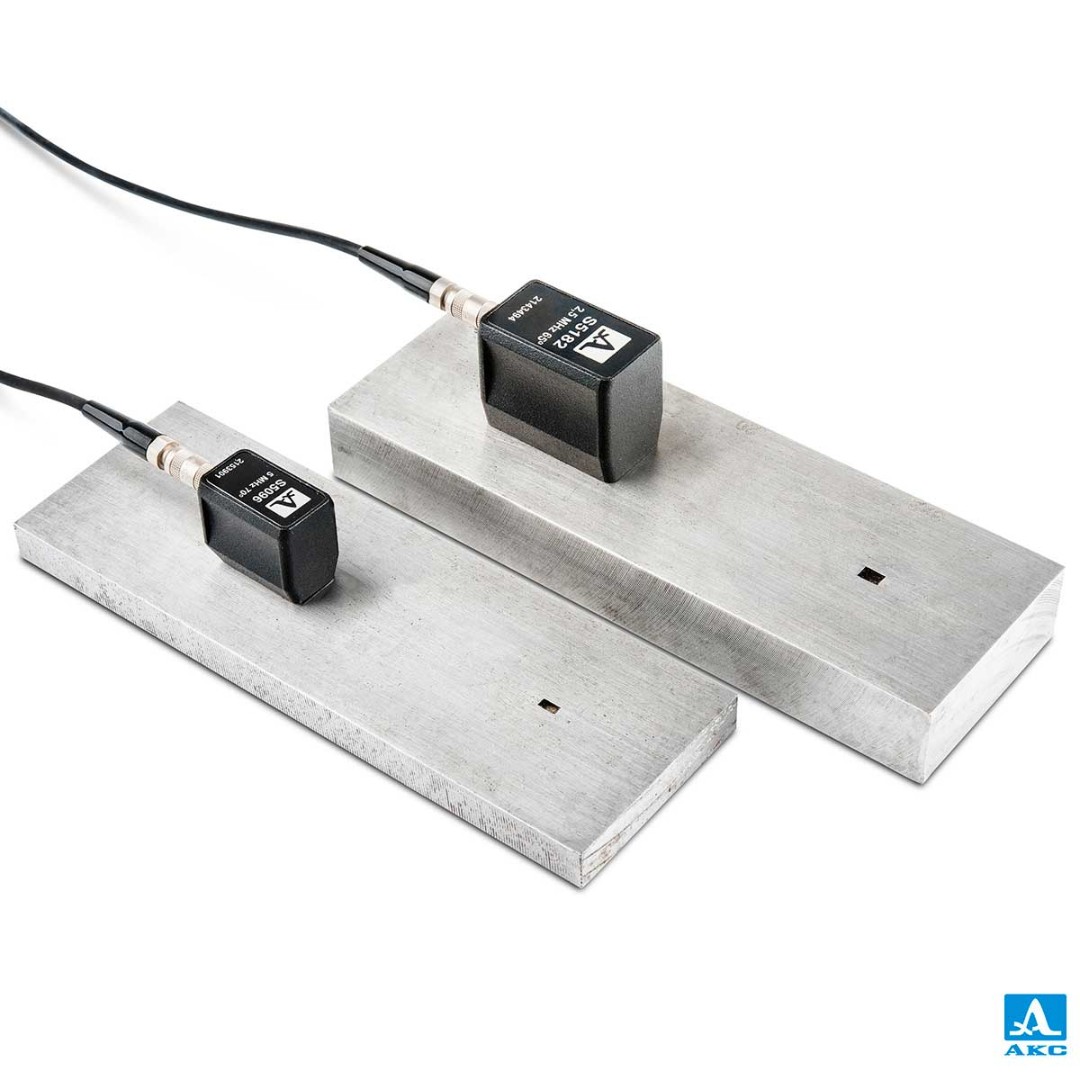

Стандартный образец предприятия «Плоский» (Настроечный образец)

В наличии

12 500 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Угол между основанием и отражающей гранью	90 ± 2º
  Измеряемые параметры шероховатости	Не хуже Rz 40
  Скорость УЗ поперечной волны	3 230 ± 2%
  С – расстояние от торца образца до «зарубки», мм	30 ± 5
  Скорость УЗ продольной волны, м/с	5 940 ± 2%

• Описание

  Плоские настроечные образцы (СОПы) с отражателями различного типа (часто «зарубка») применяются для настройки длительности развертки, глубиномера дефектоскопа и браковочной чувствительности (функция ВРЧ) ультразвукового контроля сварных соединений и околошовной зоны основного металла при использовании наклонных с разными углами ввода преобразователей поперечной волны.

  Образцы изготавливаются в соответствии с требованиями нормативной документации, регулирующей порядок проведения УЗК в соответствующих областях промышленности, и выполняются из материалов, соответствующих материалам объекта контроля. При отсутствии в наличии необходимого материала, существует возможность изготовления образцов из материалов заказчика, сегменты которых необходимо предоставить силами заказчика.

  Для заказа стандартных образцов необходимо указать их толщину и область неразрушающего контроля (газовое или нефтяное хозяйство, строительство, подъемные механизмы, котлы, резервуары и т.д.) или наименование нормативного документа, относящегося к соответствующей области.
