Успех АГ-428.15Н — трассоискатель

В наличии

Узнать цену

Трассопоисковый комплект предназначен для обнаружения подземных коммуникаций, определения глубины их залегания и поиска неисправностей кабельных линий. Он обеспечивает трассировку на расстоянии до 3 км и определение глубины до 6 м.

В комплект входят цифровой приемник с ЖК-дисплеем и генератор мощностью до 20 Вт. Подключение к коммуникации возможно контактным и бесконтактным способом.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,65, 0,95, 1,38, 1,38 кГц, 100…450 Гц через 50 Гц, 1024, 1024 Гц, 120…540 Гц через 60 Гц, 33 кГц, 33000, 50, 512, 512 Гц, 60, 8192, 8192 Гц, ограничение диапазона «сверху» 2,00, ограничение диапазона «снизу» 0,1, Центральная частота квазирезонансного фильтра 50/60 Гц
Глубина обнаружения	6
Дальность измерений, м	3
Мощность, Вт	≥ 20 Вт при частотах 512 Гц «0.5», ≥ 6 Вт при частоте 32768 Гц «33», 1024 Гц «1.0», 20, 8192 Гц «8.2»
Диапазон рабочих температур	-20…+50ºС, -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Дисплей	анимированная шкала уровня входного сигнала, график (движущаяся диаграмма) уровня выходного сигнала, ЖКИ: символы и значения выбираемых режимов и параметров, цифровое значение и анимированная шкала уровня выходного сигнала, цифровое и графическое отображение уровней выходного сигнала, записанных в «памяти», частотный спектр выходного сигнала
Время непрерывной работы	≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт), 20, полностью определяется его свойствами, при питании от сетевого блока время работы не ограничено
Степень защиты оболочки	IP54, IP65 (при закрытой крышке корпуса — кейса)
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Двухчастотные режимы	1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
Широкая полоса	Электромагнитный: 0,05…8,6 кГц; акустический: 0,09…2,20 кГц / 0,03…0,50 кГц
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
Головные телефоны — синтезированный звук ЧМ	—
Питание приемника	напряжение 4…7 В; аккумуляторы «тип АА» 1,2 В 4 шт.; щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
Антенные режимы	8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH»
Режимы работы генератора	Встроенная передающая антенна «LC»; внешняя передающая антенна «АН»
Режимы модуляции	Прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц; двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1
Выходной ток генератора при ручном повышении	≥ 5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; ≥ 3 А при частоте 32768 Гц «33»
Выходной ток генератора при автоматическом согласовании	≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; ≥ 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение	≥ 32 В в двухчастотном режиме модуляции «2F»; ≥ 40 В в других режимах
Напряжение питания генератора	7…15 В
Батарейный комплект генератора	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания	Аккумулятор «12 В» (например, автомобильный); выходное напряжение 11…14 В при токе не менее 4 А; сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); выходное напряжение 15 В, мощность 60 Вт
Автоматическое управление выходной мощностью	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»; ручное кнопками МЕНЬШЕ / БОЛЬШЕ после автоматического согласования
Варианты подключения к исследуемой коммуникации	Контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней передающей антенной «АН» или индукционными передающими клещами
Выходной усилитель мощности	Модифицированный CLASS D, КПД до 85%
Тип преобразователя электромагнитного датчика EMD-257	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика EMD-257	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания электромагнитного датчика EMD-257	от приемника
Коммутация резонанса электромагнитного датчика EMD-257	принудительная (управляется приемником)

Описание

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.

Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности
Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим — диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-105.
- Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.

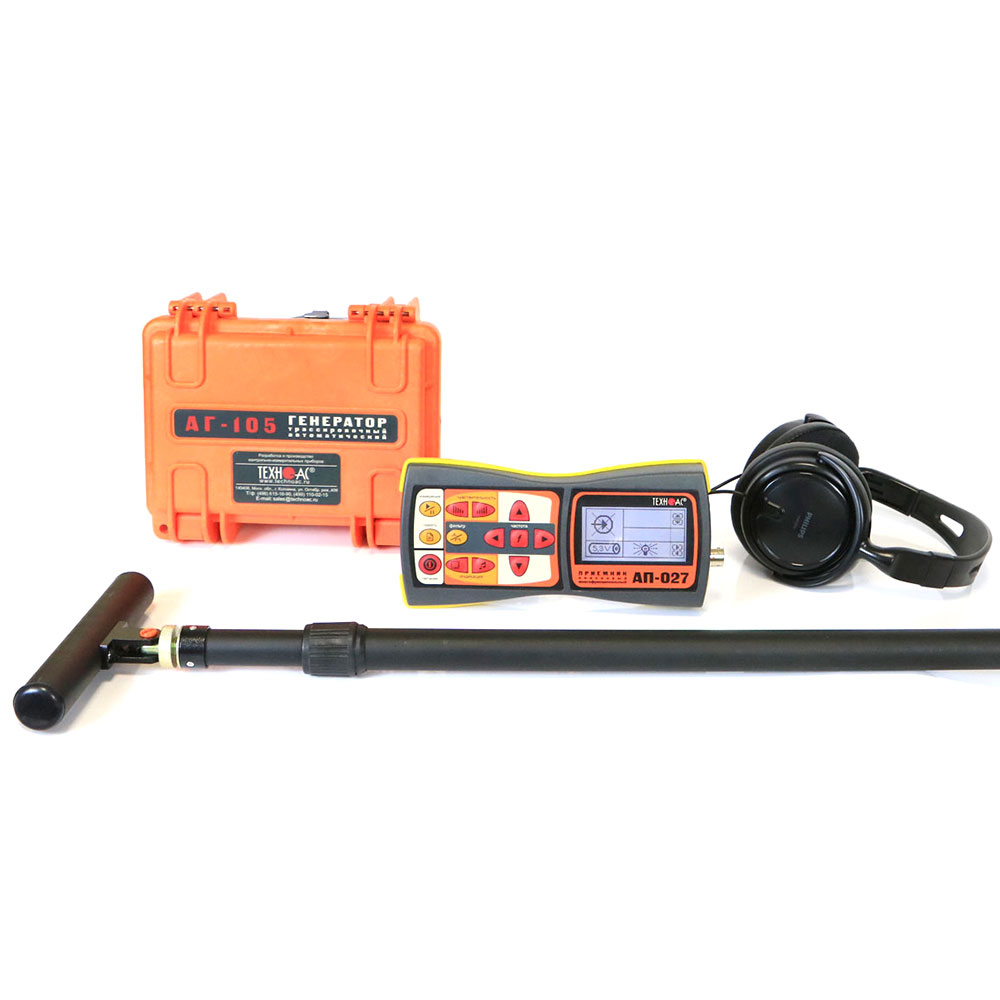

Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор трассировочный АГ-105 — 1 шт.
- Головные телефоны — 1 шт.
- Электромагнитный датчик EMD-257 — 1 шт.
- Кабель выходной АГ120.02.050 — 1 шт.
- Кабель для подключения внешнего аккумулятора АГ120.02.020 — 1 шт.
- Кабель для заземления АГ105.02.020 — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвертка — 1 шт.
- Батарейки для генератора (R14) — 8 шт.
- Батарейки для приемника (AA) — 4 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
