Успех АТГ-425.15НД — трассотечеискатель с функцией диагностирования запорной арматуры

В наличии

Узнать цену

Многофункциональный комплект для поиска подземных коммуникаций, повреждений кабелей и утечек в трубопроводах. Объединяет трассоискатель с электромагнитным датчиком, трассоискатель с акустическим датчиком и течеискатель с акустическим датчиком. Позволяет обнаруживать коммуникации на глубине до 6 м и удалении до 3 км от места подключения генератора.

Задать вопрос
Поделиться

Технические характеристики

Время непрерывной работы	≈ 25 часов (при исходной выходной мощности 15 Вт), ≈ 5 часов (при исходной выходной мощности 7 Вт), 20 часов, полностью определяется его свойствами, при питании от сетевого блока время работы не ограничено
Элементы питания	8 щелочных («alkaline») элементов 1,5 В «тип С», аккумуляторы «тип АА» 1,2 В 4 шт., внешний аккумулятор, щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Рабочие частоты	50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 3 км
Выходная мощность генератора	до 20 Вт
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
Частоты цифровой фильтрации (акустический трассо-дефектопоиск)	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Двухчастотные режимы	1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса» (электромагнитный трассо-дефектопоиск)	0,05…8,6 кГц
«Широкая полоса» (акустический трассо-дефектопоиск)	0,09…2,20 кГц / 0,03…0,50 кГц
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Частоты непрерывного «НП» или прерывистого «ПР» сигнала	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH»
Режимы модуляции	прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц
Двухчастотный режим «2F»	одновременная генерация частот 1024 Гц и 8192 Гц; соотношение амплитуд 4/1 (соответственно)
Выходной ток при ручном повышении	≥ 5 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; 3 А при частоте 32768 Гц «33»
Выходной ток при автоматическом согласовании	≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; 0,1 А при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение	≥ 32 В в двухчастотном режиме модуляции «2F»; 40 В в других режимах
Максимальная выходная мощность	≥ 20 Вт при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»; 6 Вт при частоте 32768 Гц «33»
Напряжение питания генератора	7…15 В
Внешние источники питания	аккумулятор «12 В» (например, автомобильный); выходное напряжение 11…14 В при токе не менее 4 А; сетевой блок питания АГ114М.02.020; выходное напряжение 15 В, мощность 60 Вт
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип преобразователя	резонансная ферритовая магнитная антенна
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса — кейса)
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение с применением встроенной передающей антенны «LC», внешней передающей антенны «АН» или индукционных передающих клещей

Описание
Назначение трассотечеискателя Успех АТГ-425.15НД.
- Определение местоположения и глубины залегания скрытых коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов — на глубине до 6 м и удалении до 3 км от места подключения генератора.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Поиск мест пересечения трубопроводов и кабеля.
- Поиск скрытой проводки.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
- Контроль состояния запорной арматуры.
Комплект с расширенной индикацией выходных параметров генератора.

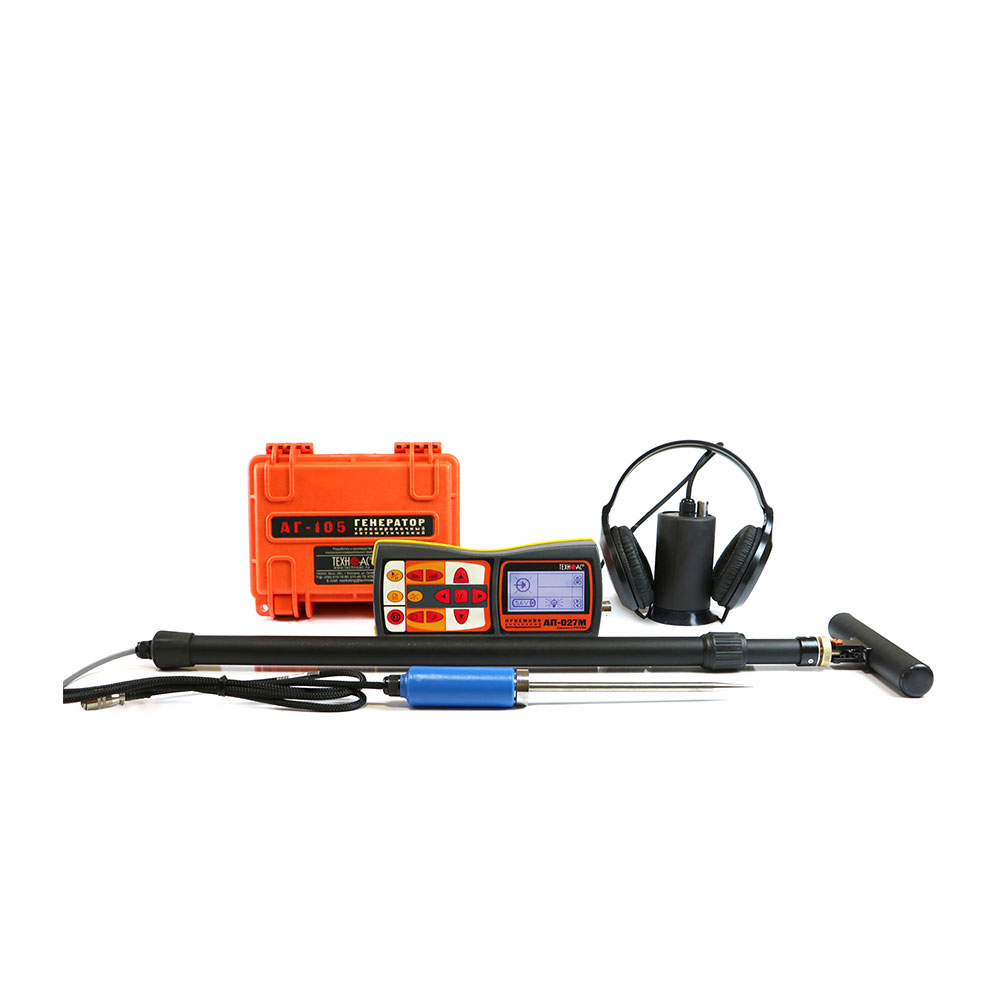

Трассотечеискатель Успех АТГ-425.15НД объединяет три устройства:
1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Успех АТГ-425.15НД.
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Принцип работы трассотечеискателя Успех АТГ-425.15НД.

Режим трассопоиска. Пассивный поиск (трассопоиск без использования генератора). Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц или 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц). Уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использованием генератора). Подключить головные телефоны и EMD к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой — кабелем или трубопроводом. Подключить генератор к нагрузке и согласовать его с нагрузкой. Использовать режим «512», «1024», «8928» или «х3»; на приемнике установить частоту, аналогичную частоте генератора. Этот режим позволяет проводить трассировку коммуникаций, включая кабельные линии без напряжения и трубопроводы.

Поиск места повреждения силового кабеля. Поиск можно осуществлять индукционным (EMD) и акустическим (AD) методами. Подключить головные телефоны и EMD (AD) к приемнику, генератор — к кабелю. Для индукционного метода использовать режимы «512», «1024», «8928», «х3», для акустического — «ШП», «ФНЧ», «ПФ».

Режим течепоиска. Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ» или «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и стрелочный индикатор. По максимальному сигналу на стрелочном индикаторе или специфическому шуму свища оператор определяет место разгерметизации трубопровода.
Особенности
Особенности трассотечеискателя Успех АТГ-425.15НД.
- Возможность выбора мощности в зависимости от решаемых задач — от 5 до 20 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или индукционных клещей.
- Комплект АДМ-227 в составе течеискателя позволяет искать утечки на трубах малого диаметра и контролировать состояние запорной арматуры.
Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК-дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала на наушники оператора и встроенный динамик.
- Приемник работает с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, индукционными клещами CI-110 (CI-105).
- При работе с акустическим датчиком диапазон частот 0.03…2.2 кГц; предусмотрено устранение звуковых частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-105.
- Встроенный «мультиметр» отображает по выбору оператора напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- ЖКХ.
- Теплосети.
- Водоканал.
Гарантия

Гарантия производителя: 24 месяца.
Документы
Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор АГ-105 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-257 — 1 шт.
- Головные телефоны — 1 шт.

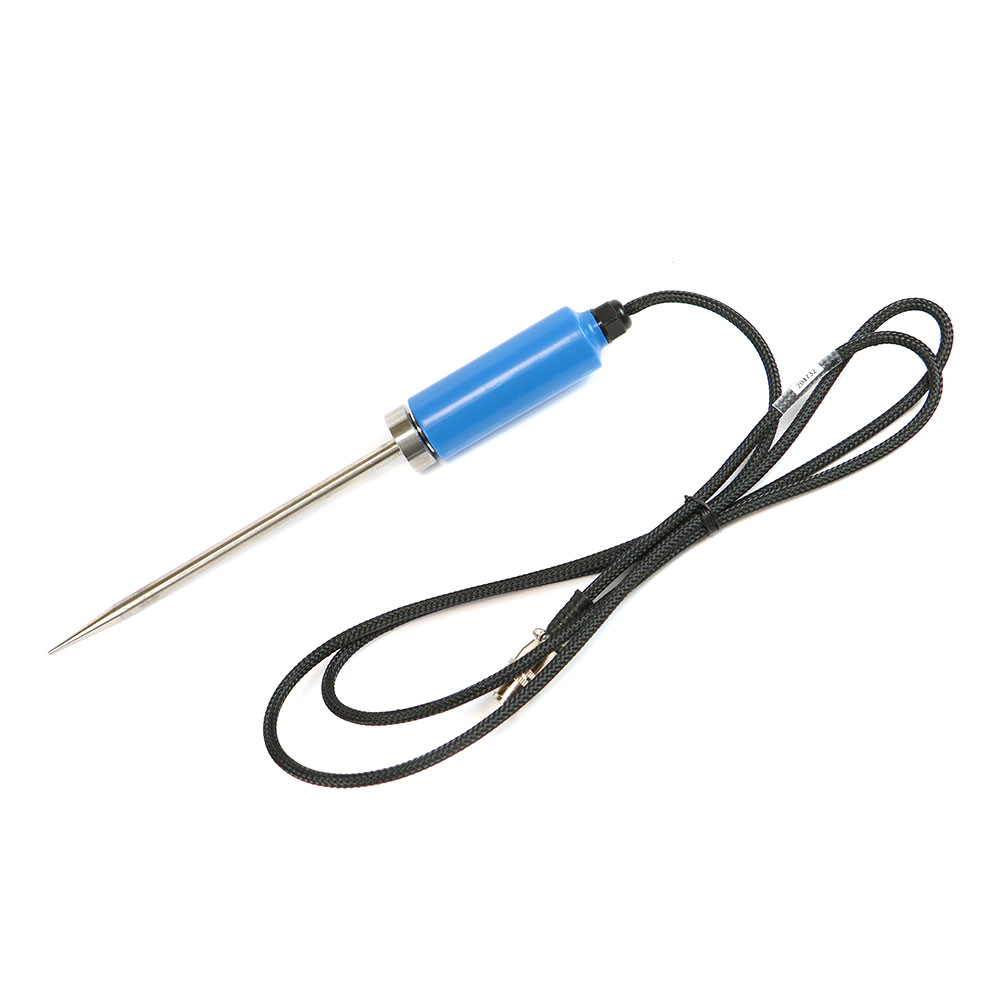

- Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Батарейки R14 — 8 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Крестовая отвертка — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация:
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
