Трубка напорная модификации НИИОГАЗ 0,5 м исполнение «В»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал	стальные
  Тип термопары	ХА(К)
  Класс термопары	2
  Диапазон температуры	от 0 °С до плюс 600 °С (от 273 до 873 °К)
  Срок действия первичной поверки	4 года

• Описание

  Трубка напорная модификации НИИОГАЗ предназначена для определения скорости и расхода газопылевых потоков методом измерения динамического давления газа (ГОСТ 17.2.4.06-90 «Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения»).

  Применяется в комплекте с дифференциальными манометрами цифровыми типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или другими микроманометрами для замеров запыленных и легко конденсируемых газов в газоходах и вентиляционных системах. Выпускаются два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока.

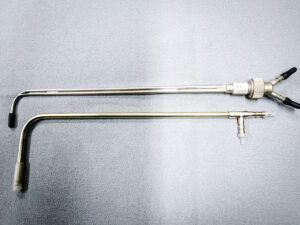

  Трубка напорная модификации НИИОГАЗ представляет собой две стальные трубки, спаянные между собой по длине. Трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником. Прорезь второй трубки воспринимает статическое давление.

  Концы трубок напорных соединяются с дифференциальным манометром шлангами: силиконовыми, поливинилхлоридными или резиновыми. Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.

  Трубка напорная модификации НИИОГАЗ с термопарой предназначена для работы в комплекте с дифференциальным манометром ДМЦ-01М, имеющим канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков таким комплектом отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.

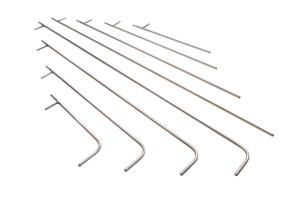

  Термопарой могут быть оснащены трубки напорные НИИОГАЗ длиной 0,5; 1,0; 1,5; 2,0; 2,5 м. Используется термопара тип ХА(К), кл. 2. Манометром ДМЦ-01М с каналом ввода температуры осуществляется индикация температуры газового потока в диапазоне от 0 °С до плюс 600 °С (от 273 до 873 °К).

  Периодическая поверка термопары не производится. По окончании срока действия первичной поверки (4 года) осуществляется замена термопары на новую. Замена термопары возможна только на предприятии-изготовителе ООО НПО «ЭКО-ИНТЕХ».

  Схема подключения трубки напорной НИИОГАЗ к манометру.

  Наконечники. Наконечник напорной трубки НИИОГАЗ. Наконечник напорной трубки НИИОГАЗ с термопарой.
