Универсальный шаблон сварщика УШС-2 Техно

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Назначение	для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях
  Диапазон контролируемых катетов стыкового сварного шва, мм	4 — 14
  Вид контроля	Ступенчатый
  Количество ступеней, шт	6
  Точность изготовления, мм	±0.3
  Средняя наработка на отказ	не менее 1000 циклов замеров.

• Описание

  Универсальный шаблон сварщика УШС-2 Техно изготовлен в соответствии с ТУ 26.51.33- 022- 24384732-2026 и предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях и соответствует требованиям РД 03-606-00.

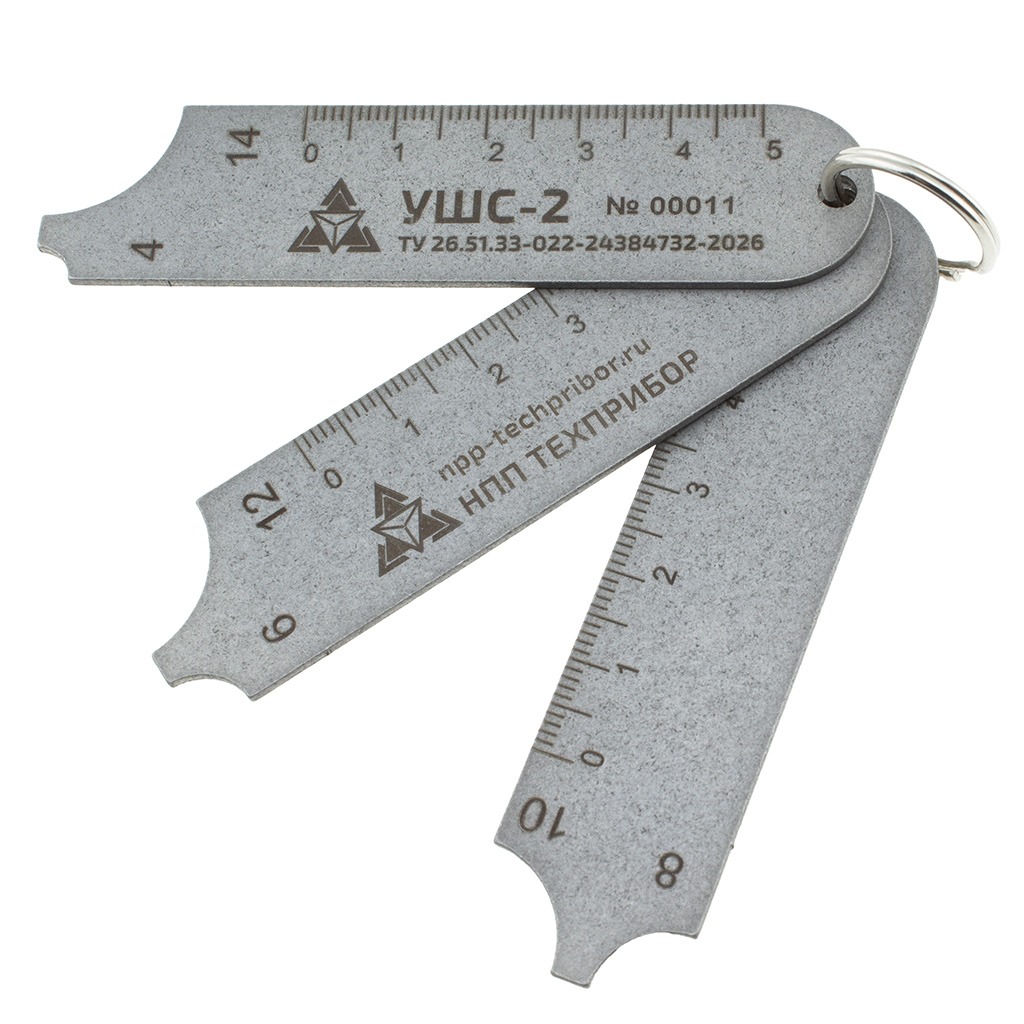

  В состав шаблона УШС-2 входят 3 пластины с катетами 4 – 14 мм; 8 – 10 мм; 6 – 12 мм и одно соединительное кольцо. Выточки на шаблоне соответствуют размерам катетов. На каждой пластине прибора нанесена гравировка линейки, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов. Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластиной отдельно, без раскрепления общей связки, что ускоряет процесс контроля.
