Успех 4.108Д — трассоискатель с цветным экраном

Name: Успех 4.108Д - трассоискатель с цветным экраном
SKU: 71190
Price: 530151 RUB
Availability: InStock

В наличии

Трассопоисковый комплект для определения местоположения и глубины залегания подземных коммуникаций, поиска неисправностей кабельных линий и обследования участков перед земляными работами.

Приемник с цветным ЖК-дисплеем рассчитывает глубину залегания до 30 м. Генератор АГ-108 поддерживает трассировку до 10 км и выходную мощность до 100 Вт в прерывистом режиме.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	50, 60, 100 («Катод. защ.»), 120, 300, 512, 1024, 8192, 32768 Гц, 200 кГц
Определение глубины залегания коммуникации	0,01….30,00 м
Точность определения глубины залегания	± 5 см при глубине до 1 м, ± 5% при глубине свыше 1 м
Точность определения оси коммуникации	± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 100 Вт
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51… 40000 Гц
Частота фильтра в режиме «Зонд»	512 Гц; 8192 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, DKI-65, ДОДК-117, MED-127, NR-117М, CI-105(108,110)/ХХ производства «ТЕХНО-АС»
Дальность связи при управлении генератором для АП-019.4L	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Работа с импульсными сигналами	При работе с генераторами производства «ТЕХНО-АС»
Визуальная индикация	Дисплей 4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Две трассы», «2F», «График 2F», «Пик», «Ноль», «График Макс», «График Мин», «Мин/Макс», «Шкала» , «Зонд»
Звуковая индикация	Синтезированный звук с ЧМ; натуральный; звук нажатия кнопок; сигнал дефекта
Источник питания приемника	Встроенный аккумулятор 12,8 А*ч; внешний источник 5 В, 3А (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	Не менее 8 часов при яркости экрана 100 %
Температура эксплуатации / хранения	-30…60 / -30…60 °С
Степень защиты корпуса приемника	IP65
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% («Антенные» режимы)	8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы «Антенные»	встроенная передающая антенна «LC»; внешняя индукционная передающая антенна «АН»
Режимы модуляции	прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц), соотношение амплитуд 2/1; двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц), соотношение амплитуд 4/1
«Ударный» режим	генерация импульсов управления ударным механизмом; три разновидности силы удара: «слабый», «средний», «сильный»; частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток генератора (ограниченный программой при ручном повышении)	≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; 3 – при частоте 32768 Гц
Выходной ток генератора (автоматическое согласование с внешней нагрузкой при контактном подключении)	≥ 0,1 — всегда при включении питания
Максимальное выходное напряжение генератора	≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»; 200 – в других режимах
Максимальная выходная мощность генератора	≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом; 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Рабочий диапазон питающих напряжений генератора	минимально допустимое напряжение 10; максимально допустимое напряжение 15
Автономный аккумулятор генератора	«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное генератора	заряжает до напряжения 14,6 В током до 10 А; обеспечивает генерацию одновременно с зарядкой
Внешние источники питания генератора	напряжение 10…15 В, мощность ≥ 140 Вт; например, аккумуляторы автомобильные «12 В»
Время работы генератора	1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»; при внешнем источнике питания полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: ≥ 0,1 А – всегда «по умолчанию»; «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации, или до достижения предела энергопотребления определяемого программой; ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение с применением встроенной передающей антенны «LC»; бесконтактное подключение с применением внешней индукционной передающей антенны «АН»; бесконтактное подключение с применением индукционных передающих клещей
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы
Цифровой четырехразрядный индикатор	отображает значения параметров и режимов, а также реализует «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Допустимый диапазон температур окружающей среды при эксплуатации генератора	-30…+60
Степень защиты корпуса генератора	IP65

Описание
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Назначение трассоискателя Успех 4.108Д.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Особенности

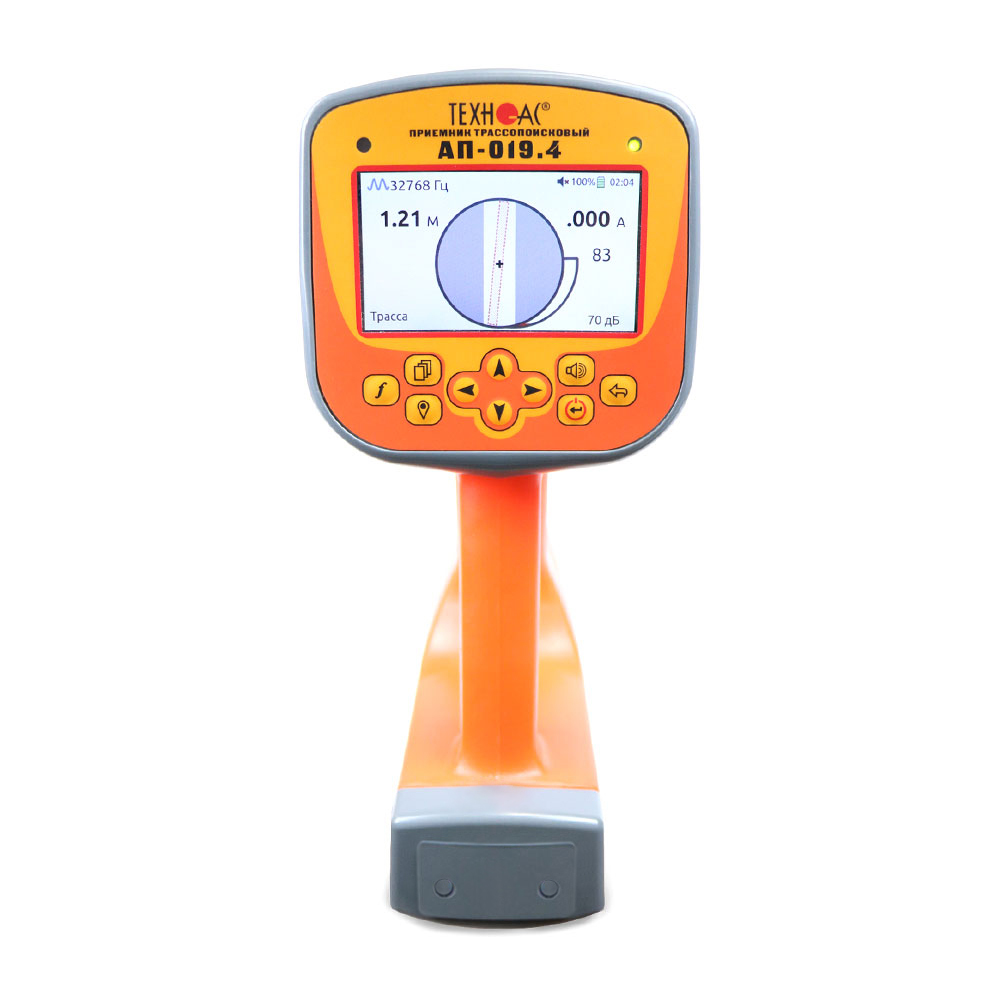

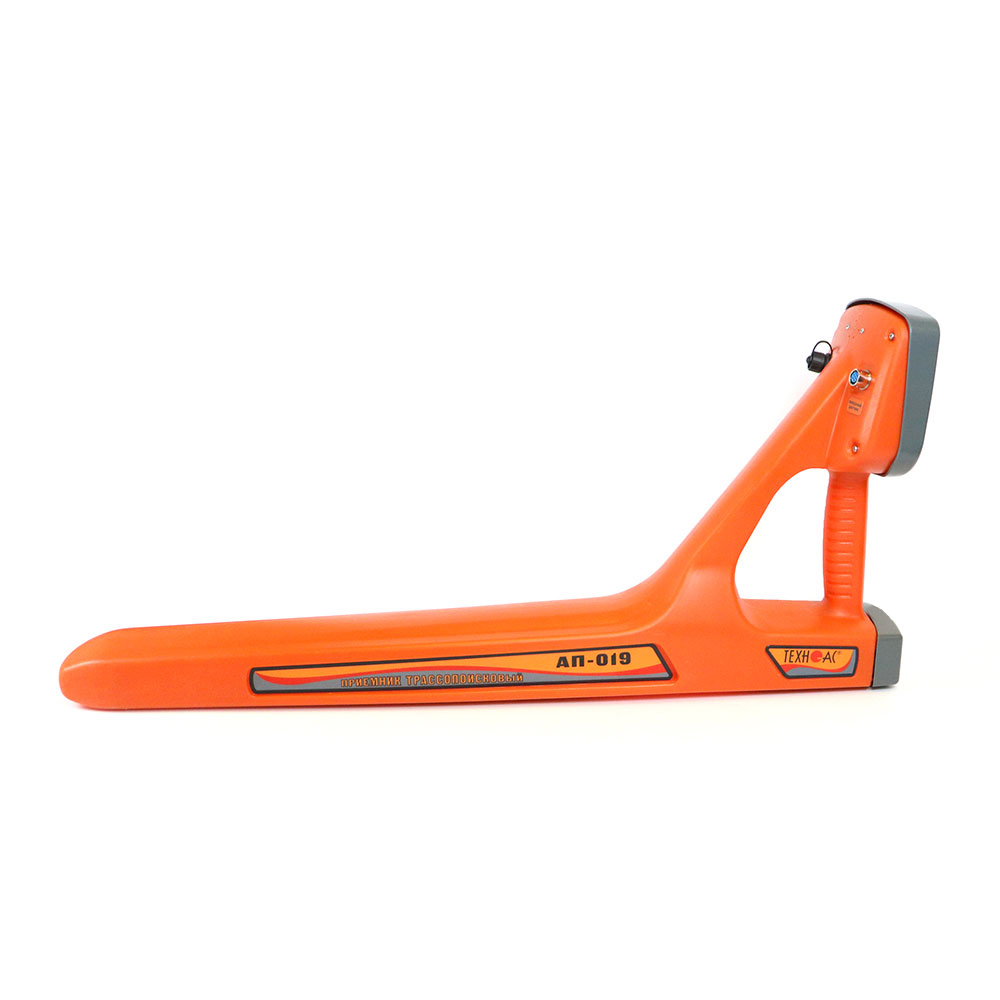

Особенности приемника АП-019.4.
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

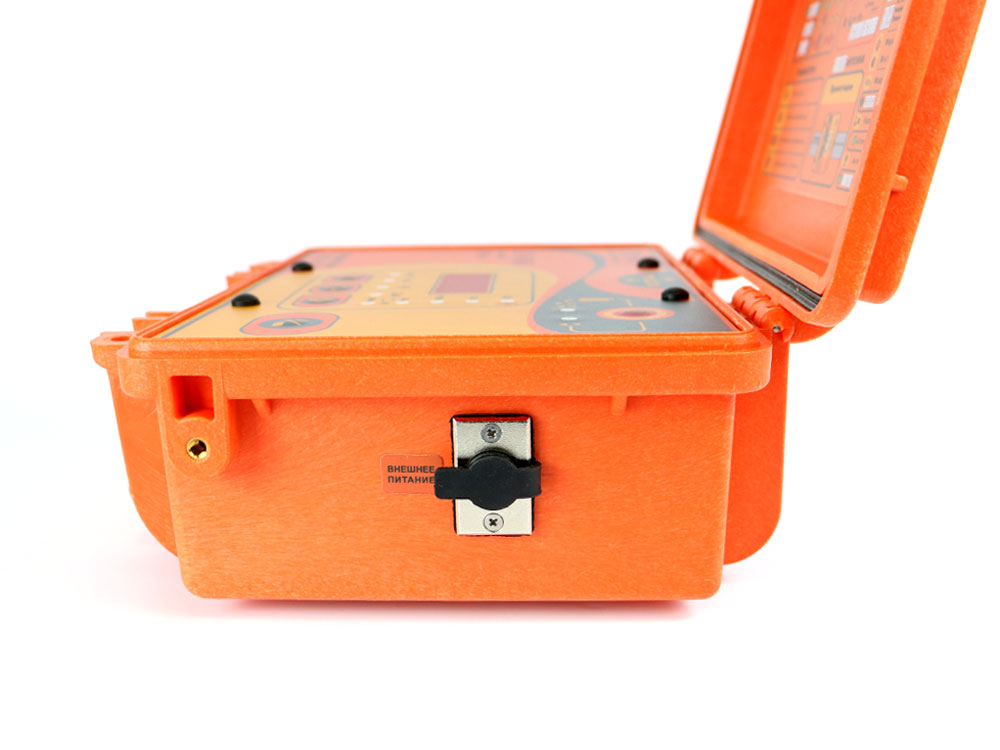

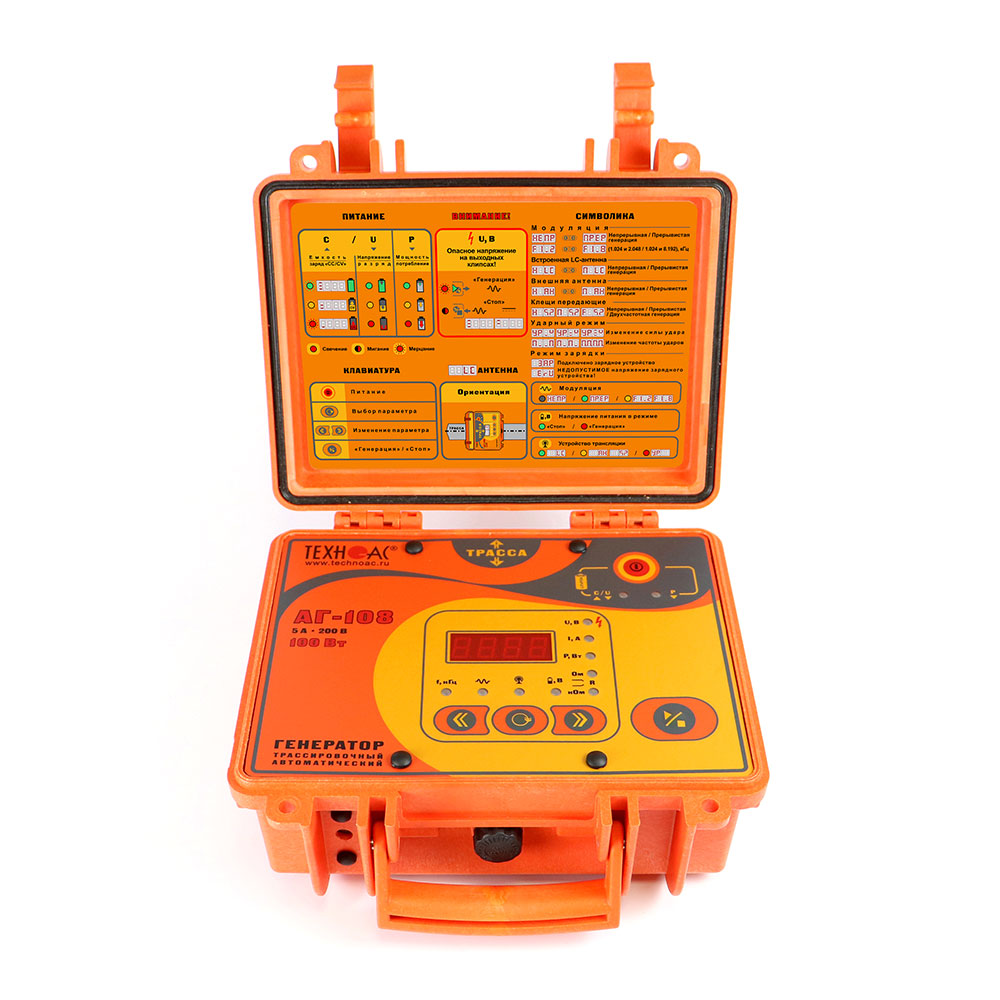

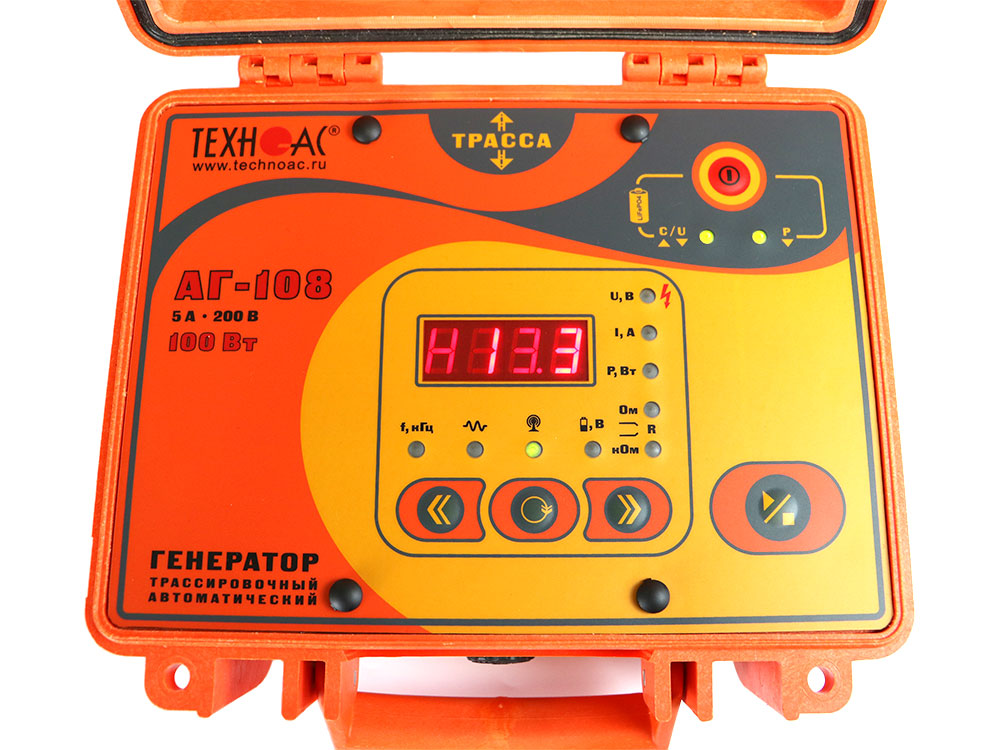

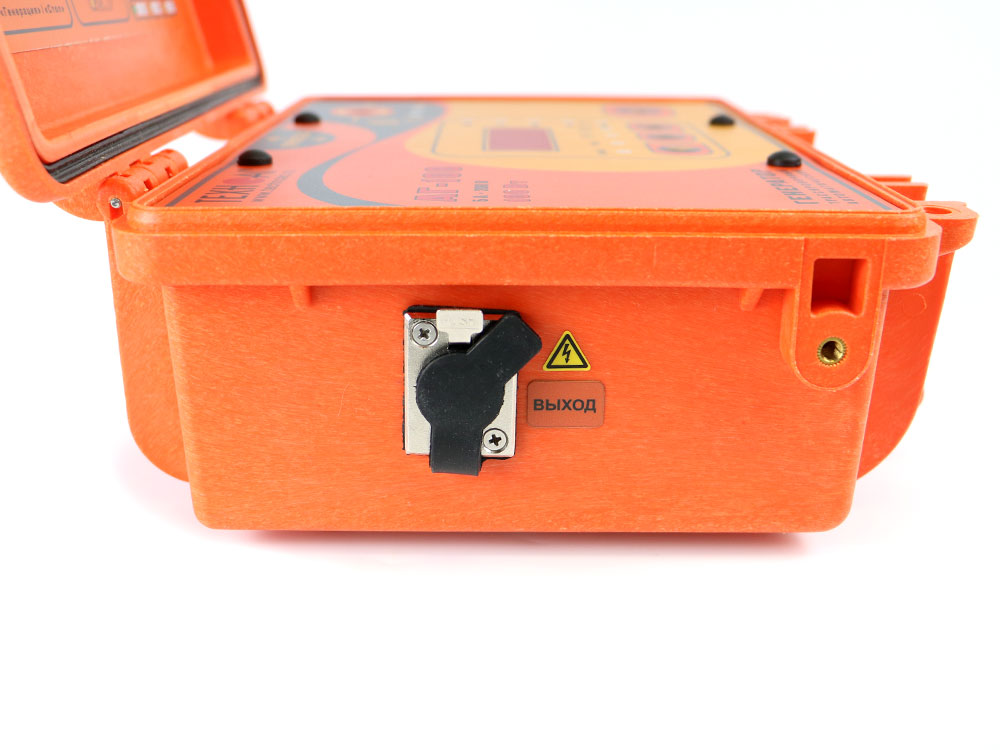

Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

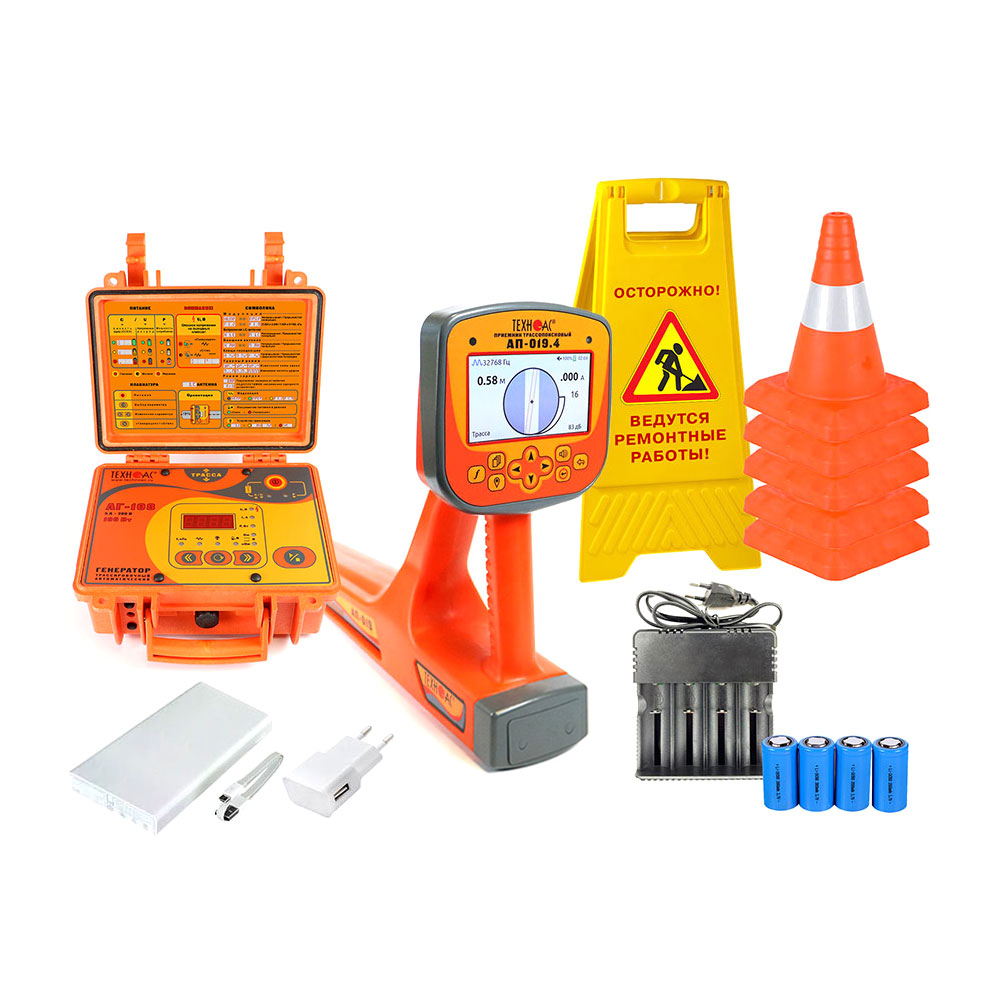

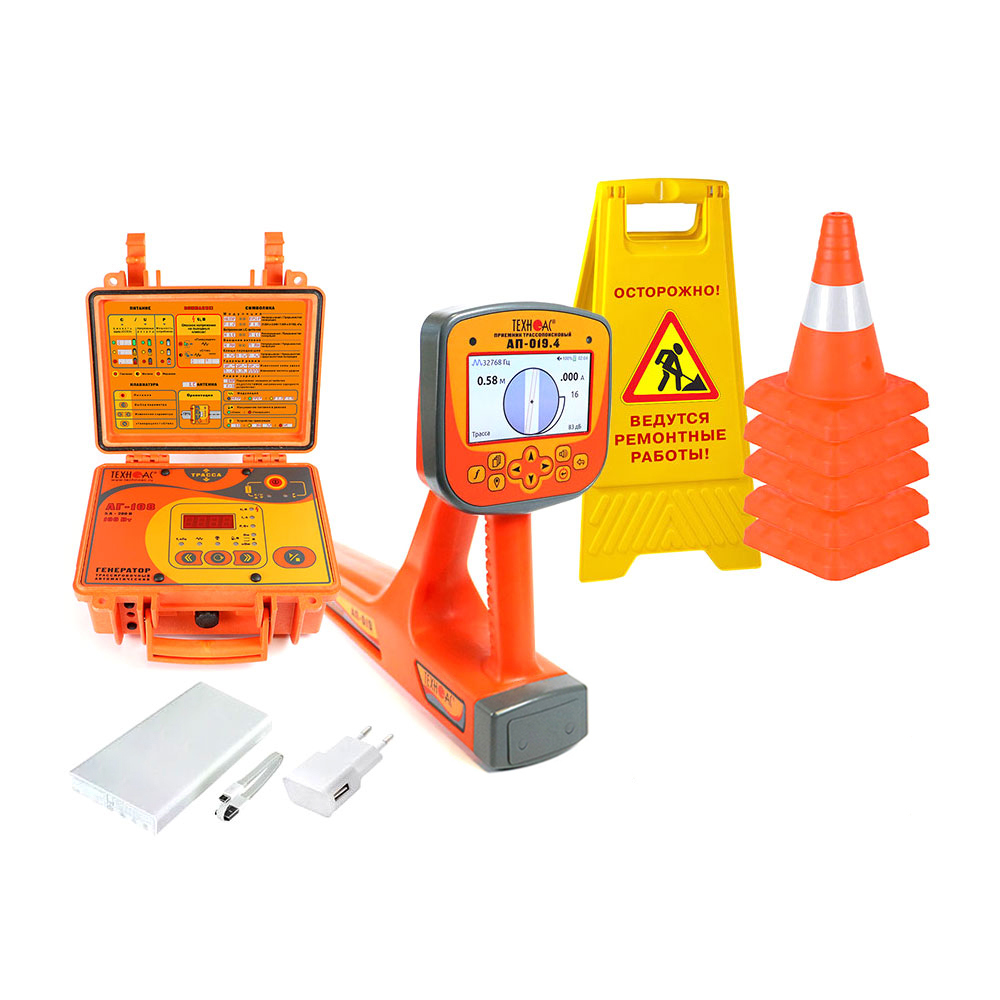

Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель USB 2,0 AM-mini USB 1 м — 1 шт.
- Power bank, 20 000 mAh — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Зарядное устройство для приемника — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация:
- Индукционная антенна ИЭМ-301.5.
