Успех АГ-428.50Н — трассоискатель

В наличии

Узнать цену

Комплект для поиска подземных коммуникаций и неисправностей кабельных линий, а также обследования участков перед земляными работами. Позволяет определять глубину залегания до 10 м и трассировать коммуникации на расстоянии до 10 км. Включает приемник АП-027М и генератор АГ-108.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	«Широкая полоса» 50…8600 Гц, 0,03…0,50 кГц (акустический), 0,05…8,6 кГц (электромагнитный), 0,09…2,20 кГц, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,65, 0,95, 0.03…2.2 кГц, 1 Гц, 1,38, 1,38 кГц, 100 Гц, 100…450 Гц через 50 Гц, 1024, 1024 Гц, 120…540 Гц через 60 Гц, 2048 Гц и 1024 Гц, 32768 Гц, 32768 для «LC» или 8192 для «АН» Гц, 33 кГц, 50…60 Гц, 50/60 Гц, 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, 512, 512 Гц, 8192, 8192 Гц, двухчастотные режимы 1024 Гц, ограничение диапазона «сверху» 2,00, ограничение диапазона «снизу» 0,1, одновременная генерация частот 1024 Гц и 2048 Гц, одновременная генерация частот 1024 Гц и 8192 Гц, соотношение амплитуд 2/1, соотношение амплитуд 4/1, Центральная частота квазирезонансного фильтра 50/60 Гц
Питание	10–15 В, 12,8 В, 8 Ач, 8 элементов LiFePO4 26700, аккумуляторы типа АА 1,2 В — 4 шт., внешний аккумулятор, заряжает до напряжения 14,6 В током до 10 А, например, автомобильные аккумуляторы 12 В, напряжение 10…15 В, мощность ≥ 140 Вт, напряжение 4…7 В, обеспечивает генерацию одновременно с зарядкой, от приемника, щелочные батареи типа АА 1,5 В — 4 шт.
Время непрерывной работы	«F1_8» при исходной выходной мощности 50 Вт, 1,5 часа в режимах «НЕПР» и «F1_2», 20, 7,5 часа в режиме «ПРЕР» при исходной выходной мощности 100 Вт, 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР», полностью определяется его свойствами, при питании от сети время работы не ограничено
Определение глубины залегания коммуникаций	до 10 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 100 Вт
Диапазон температур эксплуатации	-20…+50ºС
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты приемника	IP54
Режимы модуляции — длительность посылки	0,1 сек.
Ударный режим — частота следования импульсов	30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток при ручном повышении	не менее 5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»; не менее 3 А при частоте 32768 Гц
Выходной ток при автоматическом согласовании	не менее 0,1 А
Максимальное выходное напряжение	не менее 150 В в двухчастотном режиме «F1_2» / «F1_8»; не менее 200 В в других режимах
Максимальная выходная мощность	не менее 50 Вт в непрерывном режиме и не менее 100 Вт в прерывистом режиме
Автоматическое выключение прибора	при напряжении питания < 8 В; при напряжении питания > 15,7 В; при коротком замыкании выхода в процессе автосогласования; через ≈100 сек. в режиме «стоп»
Согласование с нагрузкой	автоматическое до достижения тока в нагрузке ≥ 0,1 А по умолчанию; доступны значения 0.2/0.5/1.0/2.0/3.0 А и опциональное значение, сохраненное оператором; также возможно ручное согласование после автоматического
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение со встроенной передающей антенной «LC», внешней индукционной передающей антенной «АН» или индукционными передающими клещами
Классификация по ГОСТ Р 51318.22-2006	класс А
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60 °С
Степень защиты корпуса генератора	IP65
Тип преобразователя датчика EMD-257	резонансная ферритовая магнитная антенна
Коммутация резонанса датчика EMD-257	принудительная (управляется приемником)

Описание
Трассопоисковый комплект предназначен для определения местоположения и глубины залегания силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Также предназначен для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

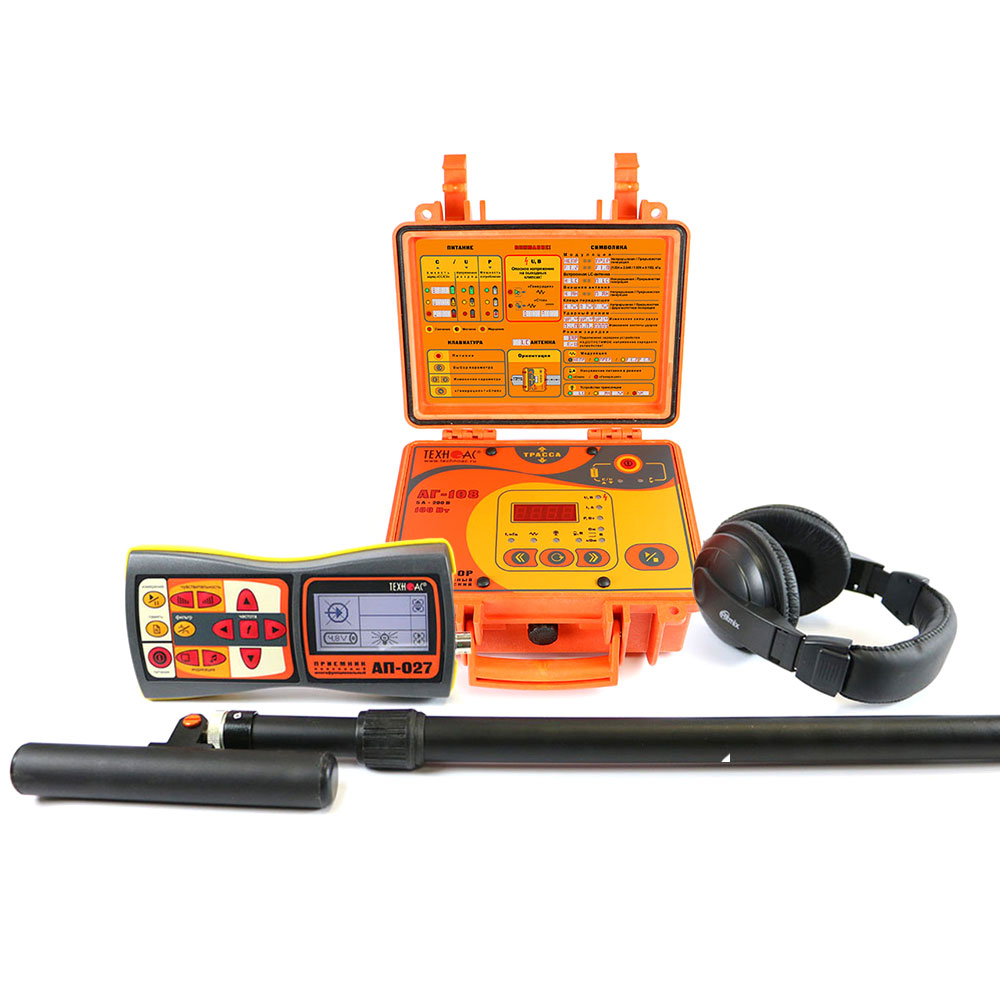

В комплект входит цифровой многофункциональный трассопоисковый приемник с ЖК-дисплеем и выводом звука на встроенный динамик или наушники. При использовании дополнительно приобретаемого акустического датчика возможна работа в качестве течеискателя или дефектоискателя.

Комплект оснащен автономным генератором АГ-108 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций. Выходная мощность генератора — до 100 Вт.

Назначение.
- Определение местоположения и глубины залегания подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков перед земляными работами.
Особенности

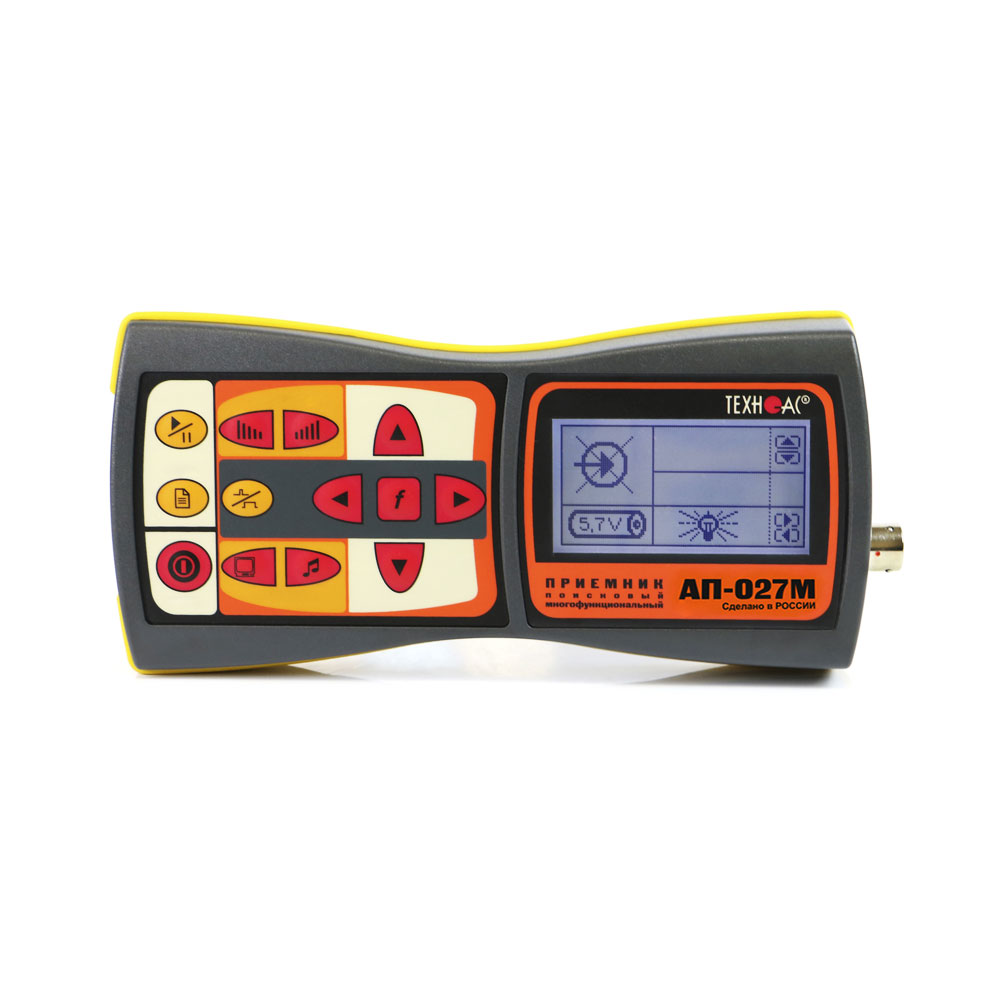

Приемник АП-027М.
- Цифровой трассопоисковый приемник с ЖК-дисплеем, переключаемыми режимами работы и индикации.
- Отображает частотный спектр входного сигнала; звук можно выводить на наушники или встроенный динамик.
- Работает с электромагнитными, акустическими и другими внешними датчиками, перечисленными в описании.
- При работе с акустическим датчиком предусмотрен диапазон частот 0.03–2.2 кГц и возможность устранения частот вне полосы звука дефекта.
- Класс защиты корпуса — IP54.

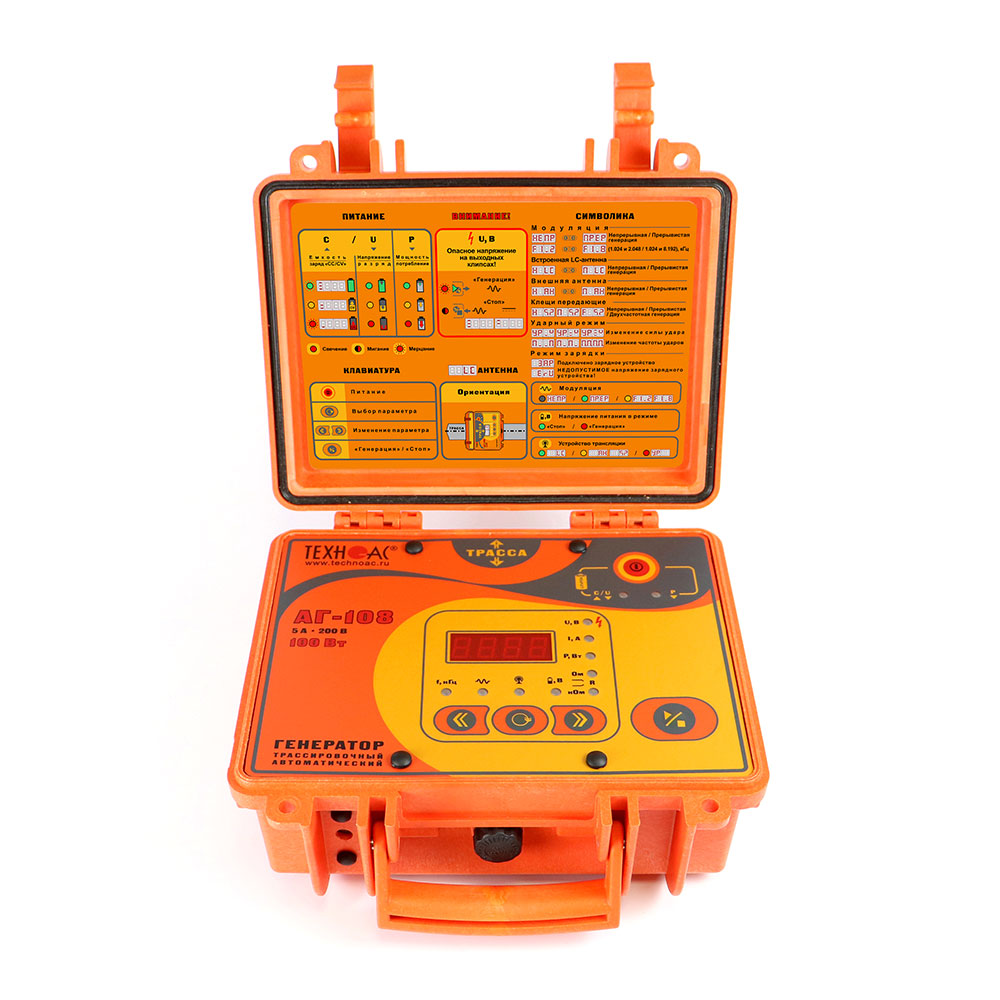

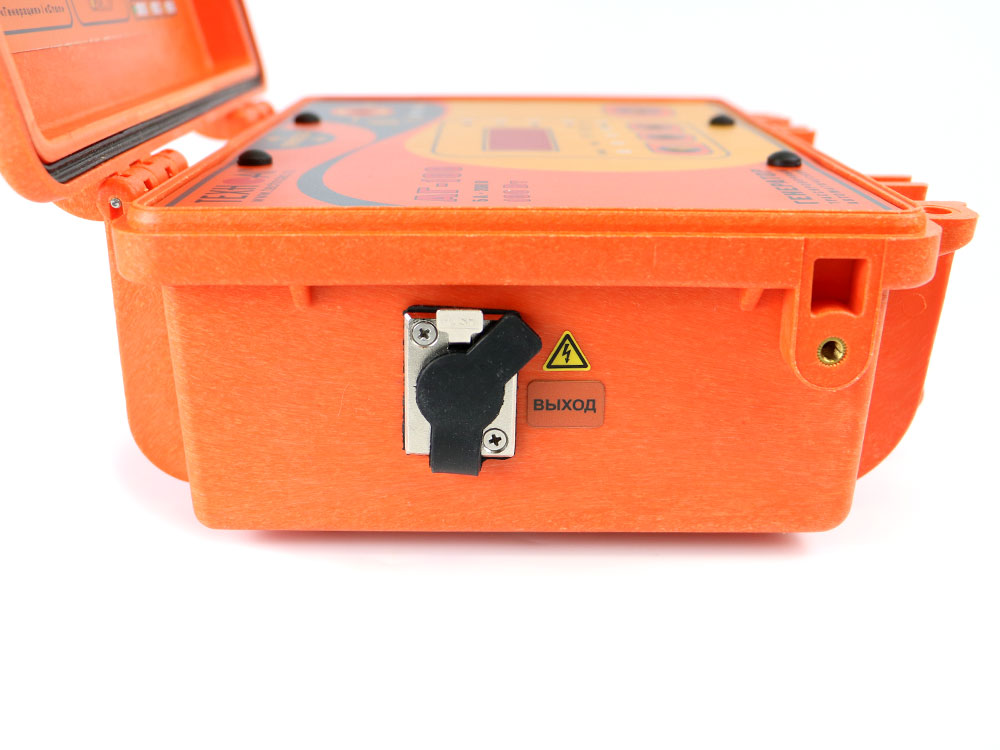

Генератор АГ-108.
- Встроенный заряжаемый аккумулятор на базе литий-железофосфатных (LiFePO4) элементов.
- Максимальная выходная мощность — до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение — до 200 В.

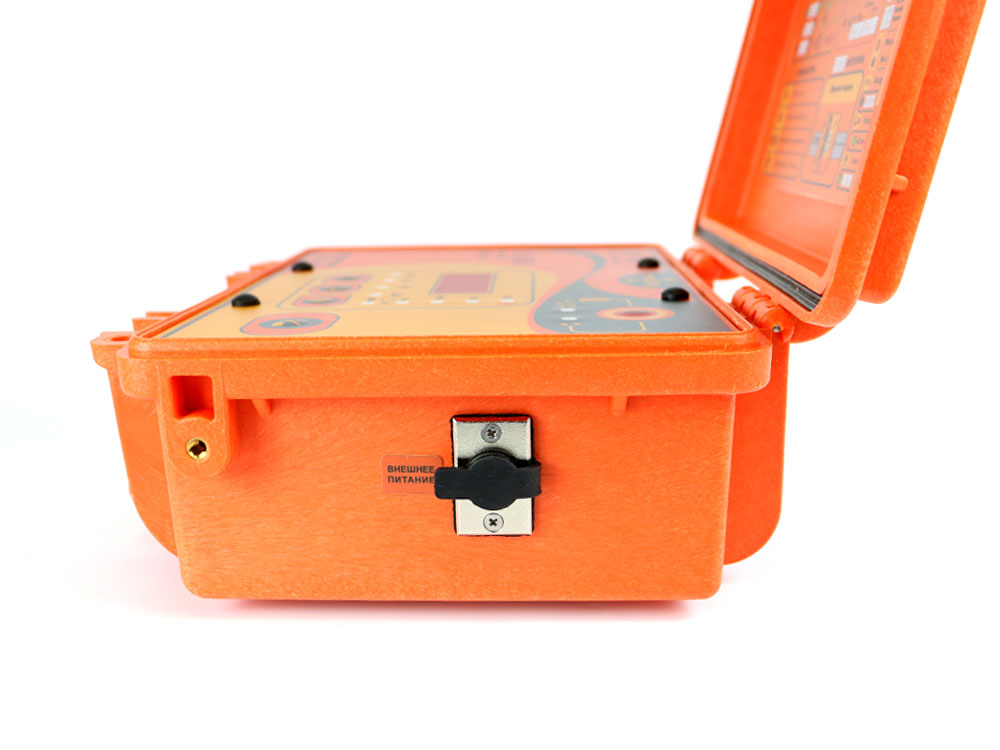

- Может работать от внешнего аккумулятора или от сети ~220 В.

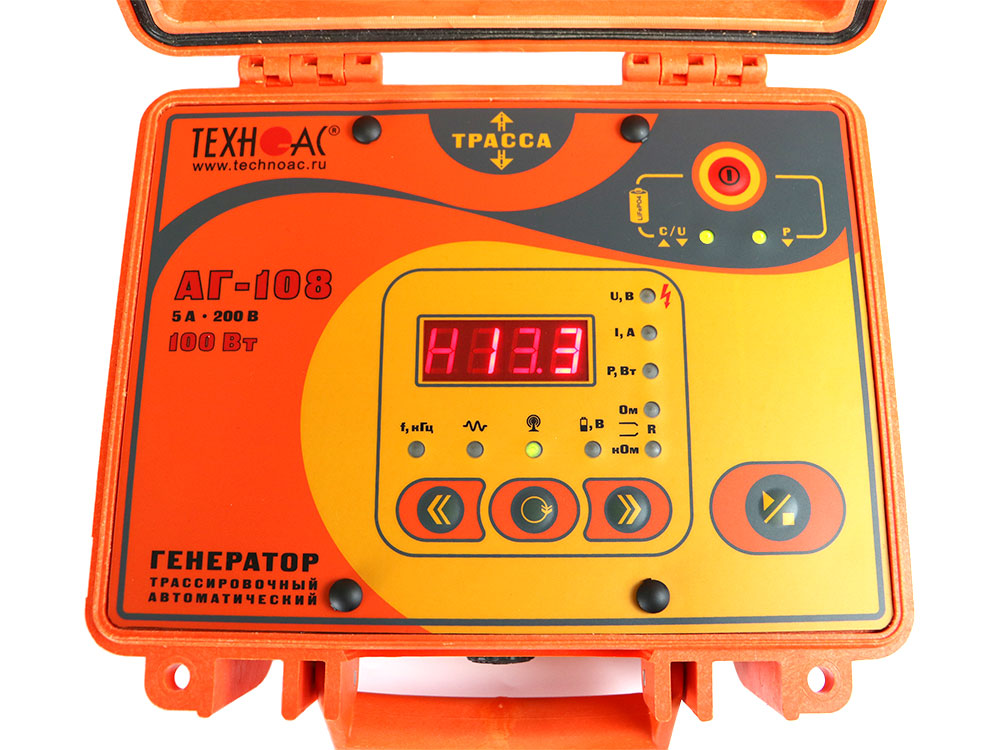

- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Предусмотрены ударный режим, встроенная передающая антенна для бесконтактного наведения сигнала и ручное изменение мощности после автосогласования.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Головные телефоны — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Кабель выходной АГ120.02.050 — 1 шт.
- Кабель для подключения внешнего аккумулятора АГ120.02.020 — 1 шт.
- Кабель для заземления АГ105.02.020 — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвертка — 1 шт.
- Батарейки типа АА — 4 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
