В7-МШ меры шероховатости поверхности, параметр Ra

Name: В7-МШ меры шероховатости поверхности, параметр Ra
SKU: 87420
Price: 30300 RUB
Availability: InStock

В наличии

Меры шероховатости поверхности В7-МШ предназначены для поверки и калибровки контактных и бесконтактных приборов, измеряющих параметр Ra.

Доступный диапазон номинальных значений Ra составляет от 0.100 до 6.500 мкм, предел допускаемой относительной погрешности воспроизведения — 3%.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S
Диапазон измерений	от 0.100 до 6.500
Точность	±25, 3
Ряды номинальных значений мер по параметру шероховатости Ra	0.1; 0.2; 0.4; 0.8; 1.6; 3.2; 6.4
Диапазон рабочих температур	от +15 до +25
Относительная влажность воздуха (без конденсата)	80

Описание

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	79910-20
Российская Федерация, ОАО «РЖД»	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КТРМ	KZ.02.03.024285-2025/79910-20
Иные регистры, удостоверения, заключения, разрешения и пр.	отсутствуют

Изготовитель. ООО «Восток-7» (РФ).

Состояние. Новое изделие.

Поверка. Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

Разряд меры. Рабочий эталон 1-го, 2-го или 3-го разряда присваивается в соответствии с разрядом по Государственной поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0.001 до 12000 мкм и Ra в диапазоне от 0.001 до 3000 мкм при первичной поверке в зависимости от действительного значения погрешности. Разряд мере шероховатости поверхности В7-МШ присваивается поверителем по полученному в результате поверки значению относительной погрешности воспроизведения параметра Ra.

Описание. Меры шероховатости поверхности В7-МШ представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание.

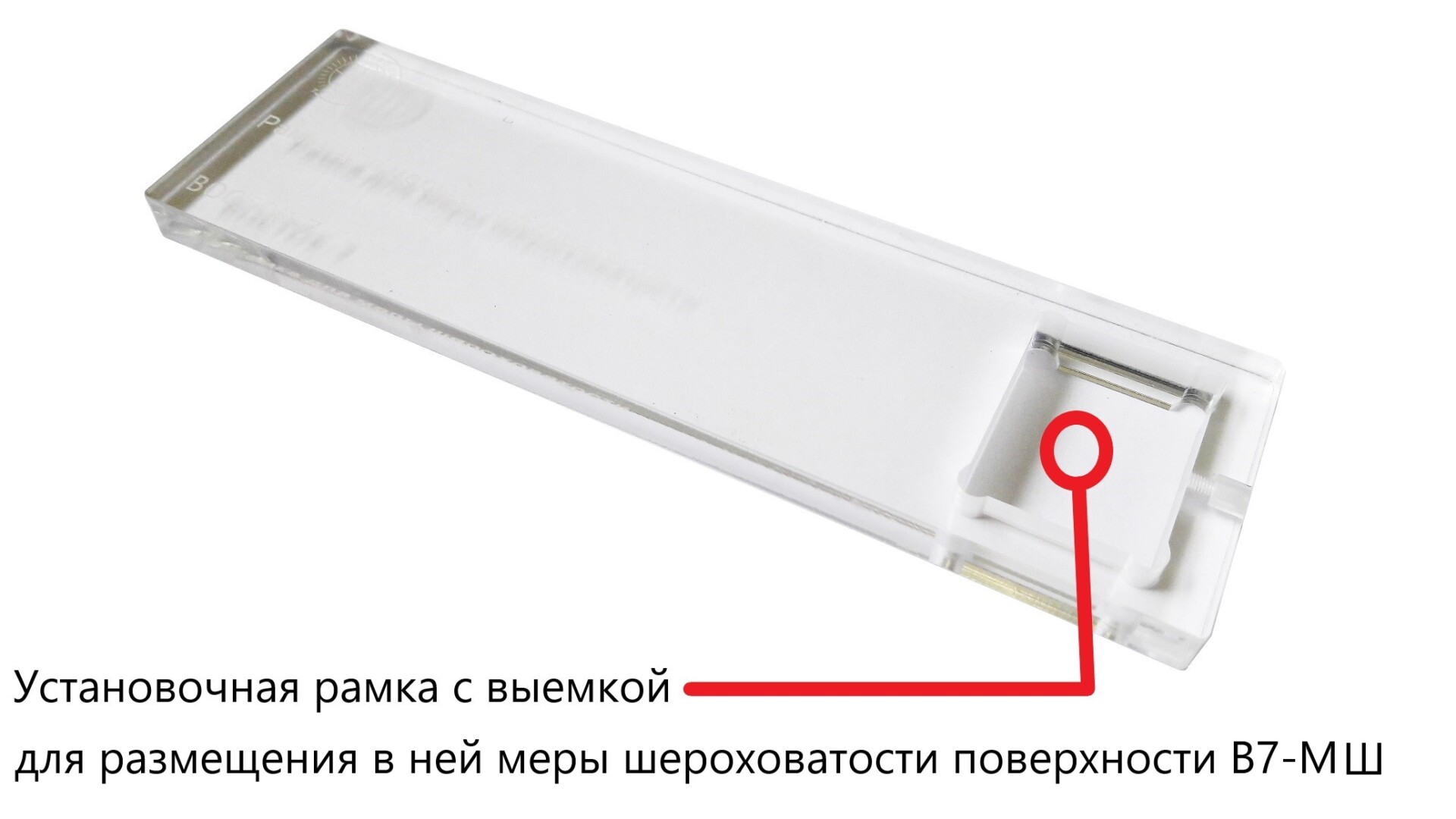

По заказу меры могут поставляться в установочных рамках с выемкой. Конструкция рамок позволяет использовать меры при поверке приборов, не вынимая их из рамки, и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа перемещалась поперёк профиля рабочей области меры.

Меры шероховатости изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, стойкостью к царапинам и истиранию. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

Порядок работы.

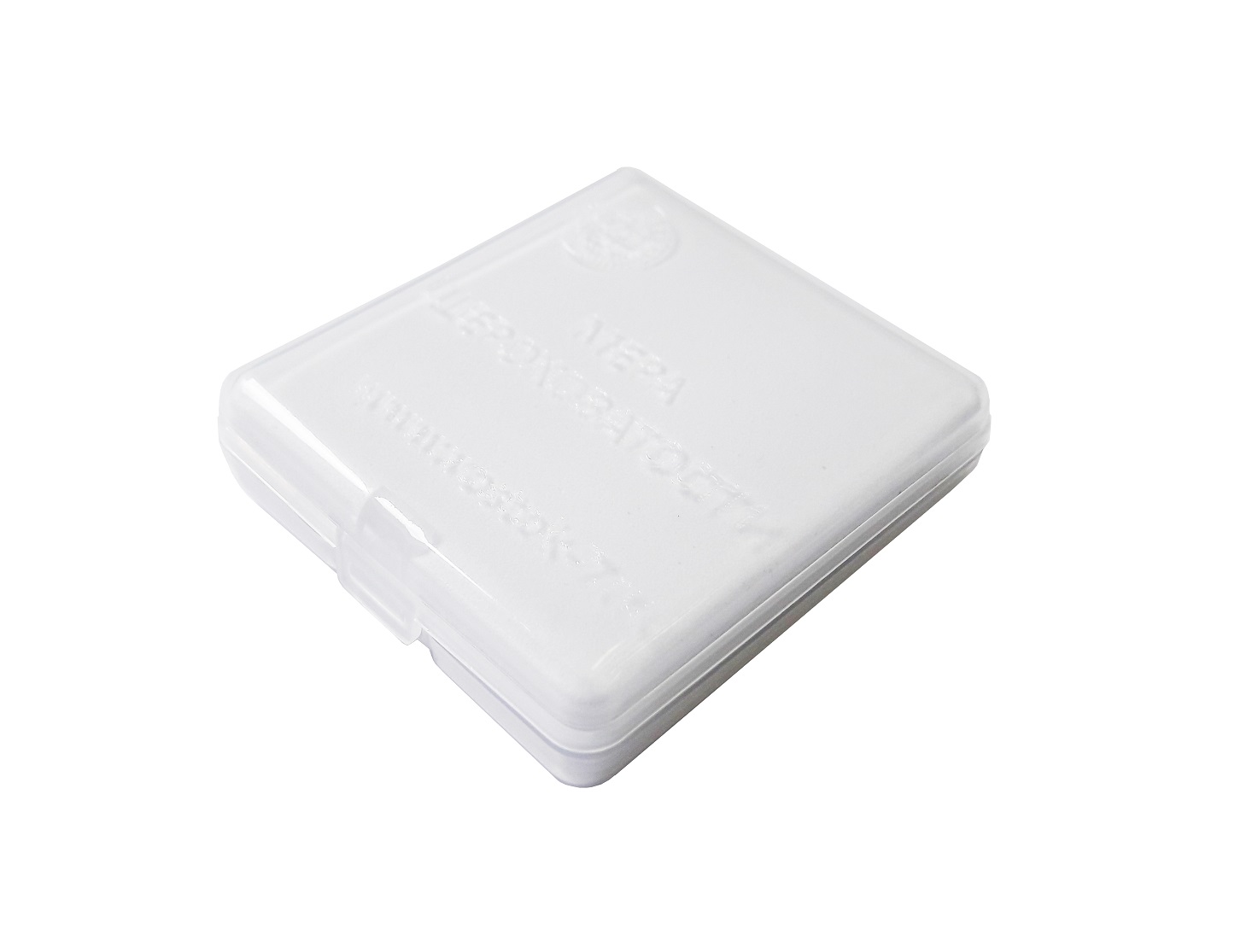

Выдержать меры в закрытом футляре в течение времени, необходимого для устранения возможного образования конденсата.

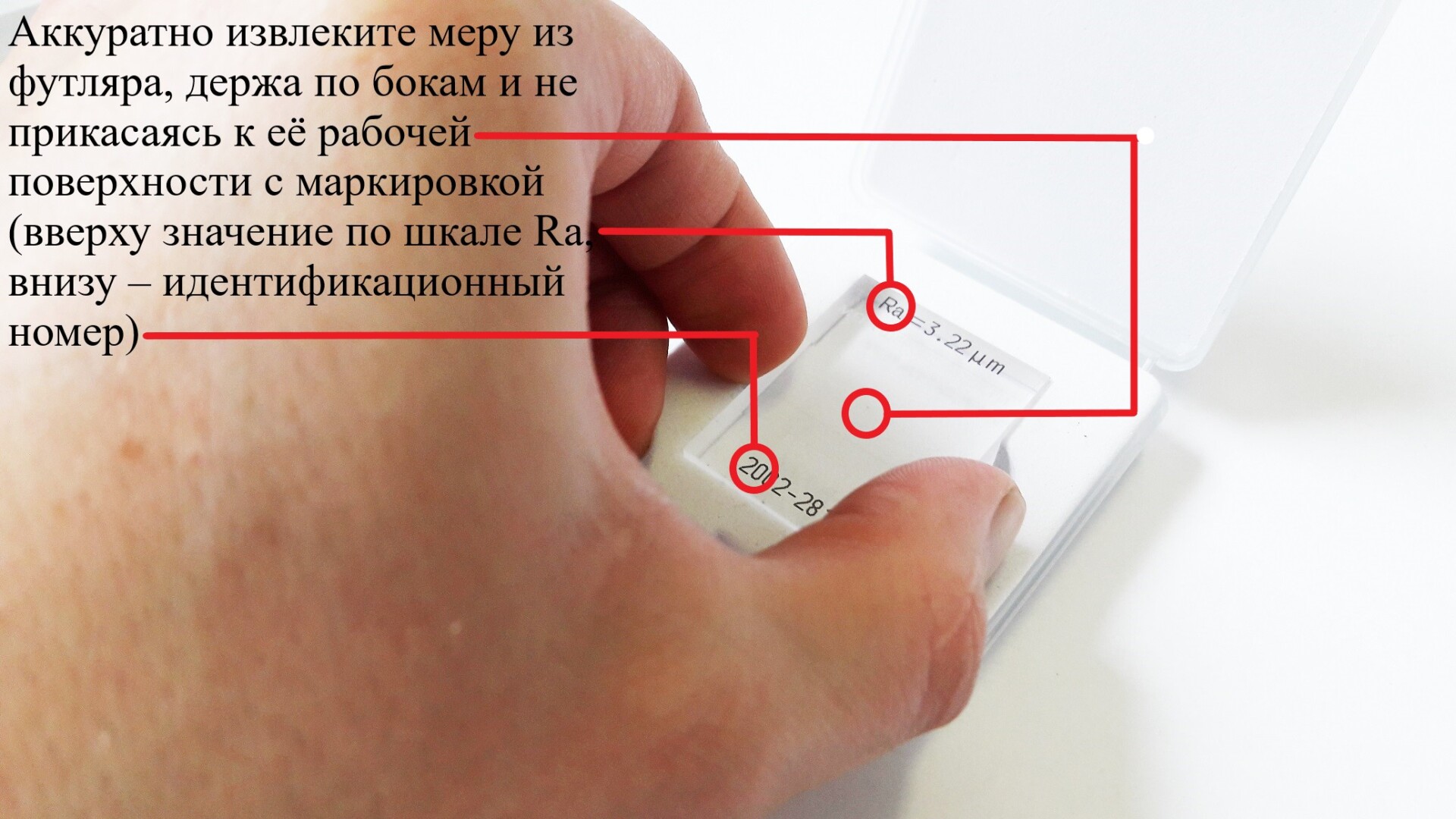

Открыть футляр, достать меру из пакета и положить её на рабочий стол. Частицы пыли удалить струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном, слегка смоченным чистым медицинским этиловым спиртом 95%.
В соответствии с эксплуатационными документами поверяемого средства измерений установить в него или в специальную рамку меру и выполнить необходимые операции по поверке или калибровке средства измерения.

Техническое обслуживание и указания по мерам безопасности. Техническое обслуживание осуществляется только при загрязнении мер. При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев очистки.

Методы и средства поверки. Поверка мер шероховатости поверхности В7-МШ осуществляется в соответствии с документом по поверке МП 203-27-2020 «Меры шероховатости поверхности «В7-МШ». Методика поверки», утверждённым ФГУП «ВНИИМС» 14 июля 2020 г. Интервал между поверками — 2 года.

Организации, осуществляющие поверку мер шероховатости: Москва — ФГУП «ВНИИМС», ФБУ «РОСТЕСТ-МОСКВА»; Санкт-Петербург — ФГУП «ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА»; Новосибирск — ФБУ «НОВОСИБИРСКИЙ ЦСМ»; Саратов — ФГУП «НПЦАП» — «ПО «Корпус».

Маркировка, упаковка, транспортирование, хранение. Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров, наименование средства измерений, название изготовителя и заводской номер. На футляре указываются логотип производителя и наименование средства измерений.

Транспортирование и хранение мер производится по ГОСТ 13762-86 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

Применение

Меры шероховатости поверхности В7-МШ предназначены для передачи размера единицы длины в области измерений параметра шероховатости Ra и проведения поверки или калибровки приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных.

На мерах шероховатости поверхности В7-МШ могут быть определены и другие высотные и шаговые параметры: Rz, Rmax, Sm, S и пр. Применяются в лабораторных и цеховых условиях в различных отраслях промышленности.
Гарантия

Изготовитель гарантирует соответствие меры шероховатости поверхности В7-МШ требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации — 24 месяца со дня ввода мер в эксплуатацию, а при продаже через розничную сеть — 24 месяца со дня продажи.

Комплектация

Наименование	Обозначение	Количество
Мера шероховатости поверхности	«В7-МШ»	в соответствии с заказом
Установочная рамка с выемкой		по заказу
Футляр		1 шт.
Паспорт	В7-2020.0.00.0.00ПС	1 экз.
Методика поверки	МП 203-27-2020	1 экз.
