Зонд пробоотборный ЗП-ГХКМ (без НП-3М)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение питания автономного насоса	6 В
  Ресурс работы насоса при штатном источнике	не менее 50 часов непрерывного просасывания
  Расход ГВС через заборный тракт	около 0.5 л/мин
  Расход при отборе пробы ГВС на ТИ	не более 0.2 л/мин

• Описание

  Зонд входит в состав различных моделей газоопределителей типа ГХК, разработанных и производимых ЗАО «Крисмас+». Использование зонда обеспечивает выполнение химического экспресс-анализа в труднодоступных местах, не имеющих отрицательного давления, таких как кабельные колодцы, склады, баки, трубопроводы и система вентиляции цехов.

  Зонд поставляется как отдельно, так и в комплекте с насосом типа НП-3М.

  Принцип действия зонда состоит в отборе для анализа части газовоздушной смеси (ГВС), принудительно всасываемой с постоянной скоростью с помощью автономного насоса с электромотором постоянного тока.

  Расход ГВС через заборный тракт составляет около 0,5 л/мин и превышает расход при отборе пробы ГВС на ТИ, который составляет не более 0,2 л/мин. Излишек смеси сбрасывается в атмосферу, обеспечивая динамические условия отбора проб.

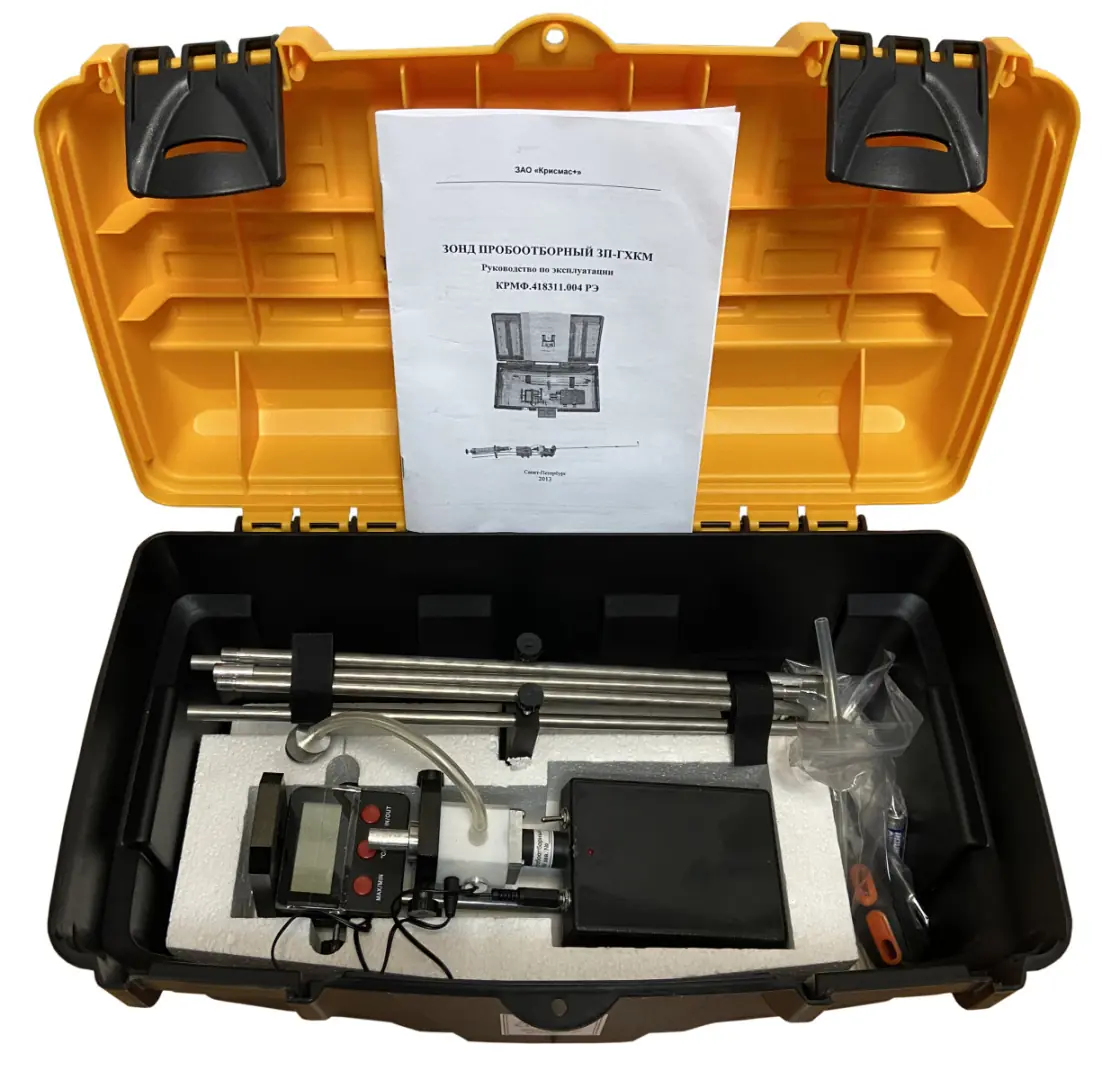

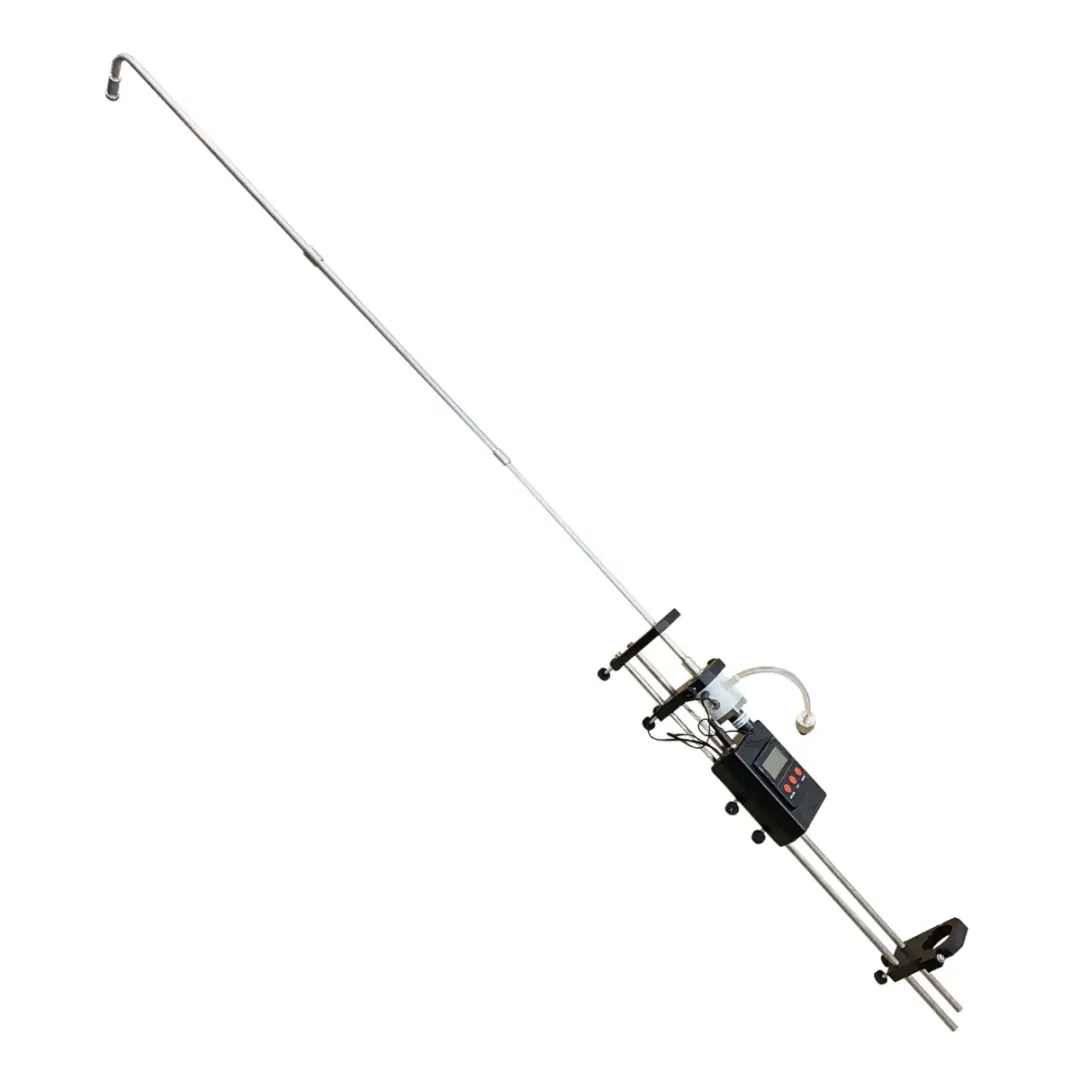

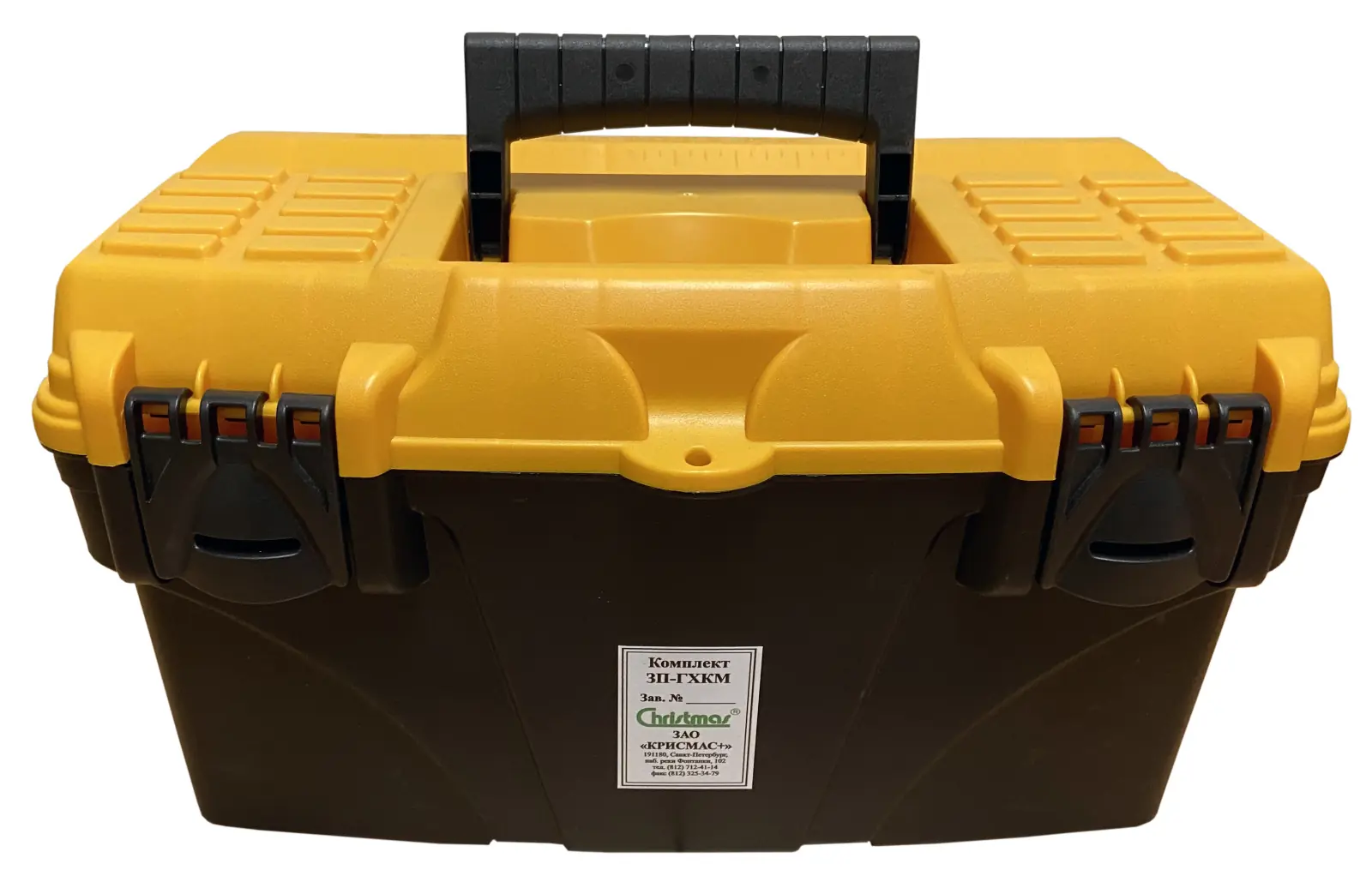

  Зонд поставляется в частично собранном виде, в виде легко сочленяемых блоков, размещенных в мини-кейсе. Сборка деталей осуществляется с помощью винтовых соединений. Основные детали конструкции зонда — штатный газозаборный тракт, блок насоса с электромотором и разделителем потоков, блок батареи и блок зажима для насоса НП-3М — размещены на двух направляющих штангах с кронштейнами.

  На направляющих штангах с помощью легкосъемного зажима фиксируется насос-пробоотборник НП-3М.

  Подсоединение ИТ к выходному отверстию разделителя потоков зонда производится при помощи отрезка эластичной трубки со штуцером.

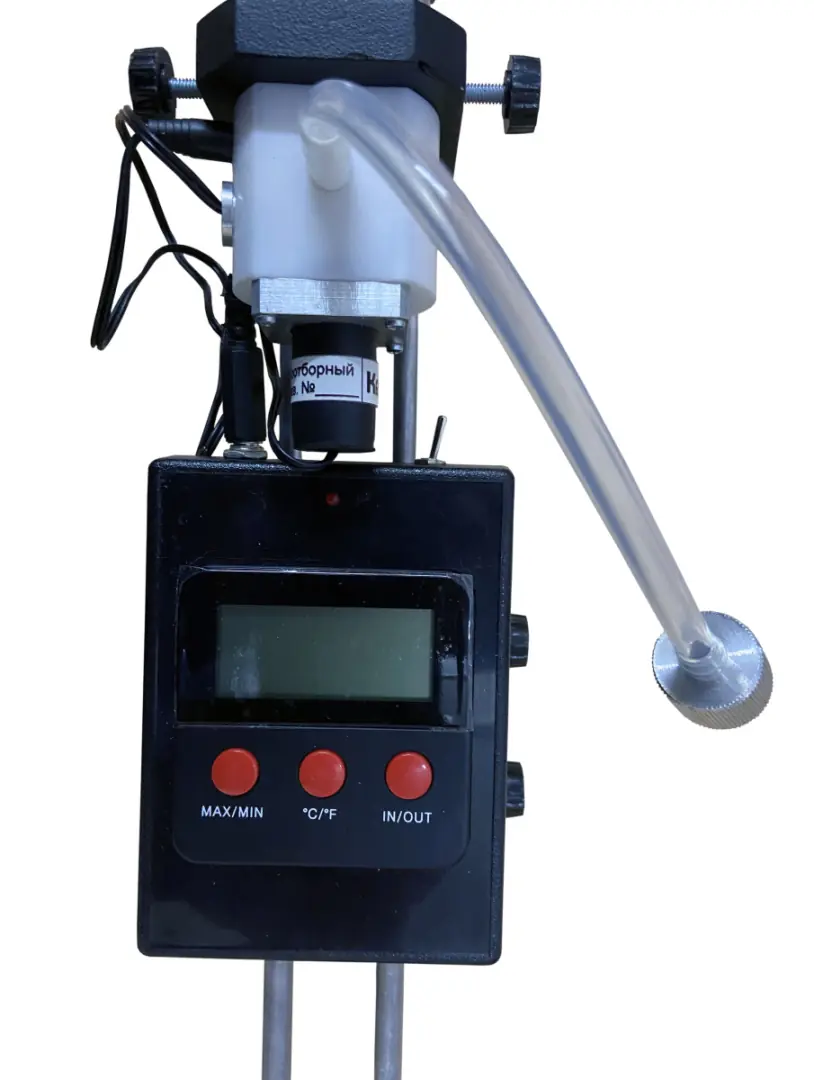

  Использование зонда ЗП-ГХКМ позволяет выполнять измерения в условиях повышенной температуры, влажности и запыленности газовой смеси. Фторопластовый разделитель потоков снабжен отверстием для подсоединения устройства сбора конденсата. Отверстие также позволяет разместить миниатюрный термометр либо термодатчик при условии его герметичного подсоединения. Доступ к отверстию открывается путем отвинчивания заглушки.

  Для очистки газовой смеси от крупных взвешенных частиц к окончанию штатного газозаборного тракта подсоединен фильтр грубой очистки.

• Комплектация

  В комплект поставки зонда ЗП-ГХКМ по отдельному заказу могут быть включены дополнительные средства комплектации:

  • Насос-пробоотборник НП-3М в упаковке с паспортом, номер заказа 10.001;
  • Газозаборный тракт для стационарной установки (фторопластовая трубка Ф-4Д, D=8×1,5 ГОСТ 22056), длина определяется при заказе;
  • Индикаторные трубки.
