Описание
12 опорных колец и насадок для твердомеров Восток-7 и твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007), в т.ч. из российских производителей Миникон 960, из международных — PROCEQ и Time Group.
Комплектация
Комплект из 12 шт. опорных колец и насадок из алюминиевого сплава с противоскользящими накладками.
Технические характеристики
|
Комплект опорных колец и насадок для ударных датчиков типов D; DC; C, E |
|||
|
№ |
Обозначение |
Размер |
Вид поверхности для контроля твёрдости: |
|
1 |
Z10-15 |
20×20×7.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R10 — R15 |
|
2 |
Z14,5-30 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R14,5 — R30 |
|
3 |
Z25-50 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R25 — R50 |
|
4 |
HZ11-13 |
20×18×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R11 — R13 |
|
5 |
HZ12.5-17 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R12,5 — R17 |
|
6 |
HZ16.5-30 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R16,5 — R30 |
|
7 |
K10-15 |
Ø 20×7.7 мм |
Выпуклая сферическая поверхность с радиусом R10 — R15 |
|
8 |
K14,5-30 |
Ø 20×6.7 мм |
Выпуклая сферическая поверхность R14,5 — R30 |
|
9 |
HK11-13 |
Ø 17×5 мм |
Вогнутая сферическая поверхность с радиусом R11 — R13 |
|
10 |
HK12.5-17 |
Ø 18×5 мм |
Вогнутая сферическая поверхность с радиусом R12,5 — R17 |
|
11 |
HK16.5-30 |
Ø 20×5 мм |
Вогнутая сферическая поверхность с радиусом R16,5 — R30 |
|
12 |
UN |
52×20×16 мм |
Нестандартные поверхности, минимальный радиус R10 — ∞ |
Совместимость

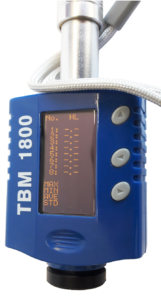

Описание Твердомеры портативные динамические модификаций ТВМ 1500 и ТВМ 1800 являются средствами измерений, зарегистрированными в Государственном реестре СИ России под № 57899-14, межповерочный…
